实例5-设备轨迹记录及位置显示

# 实例简介

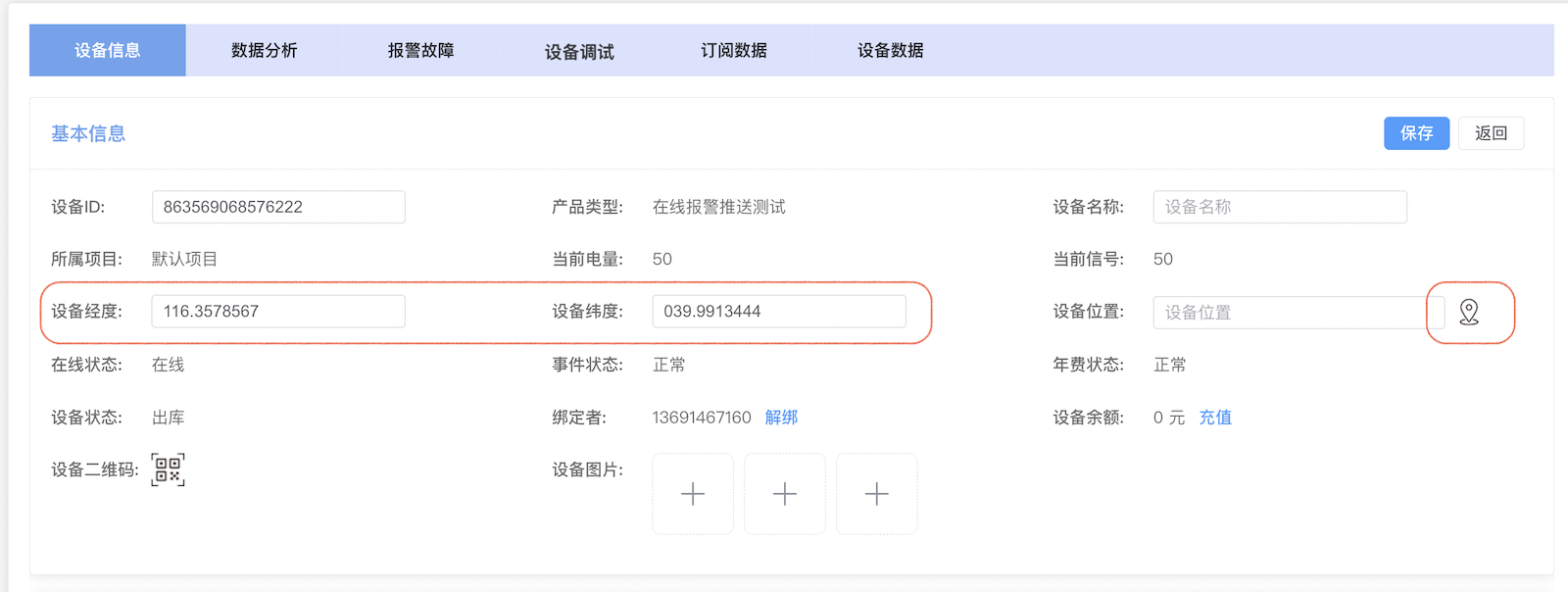

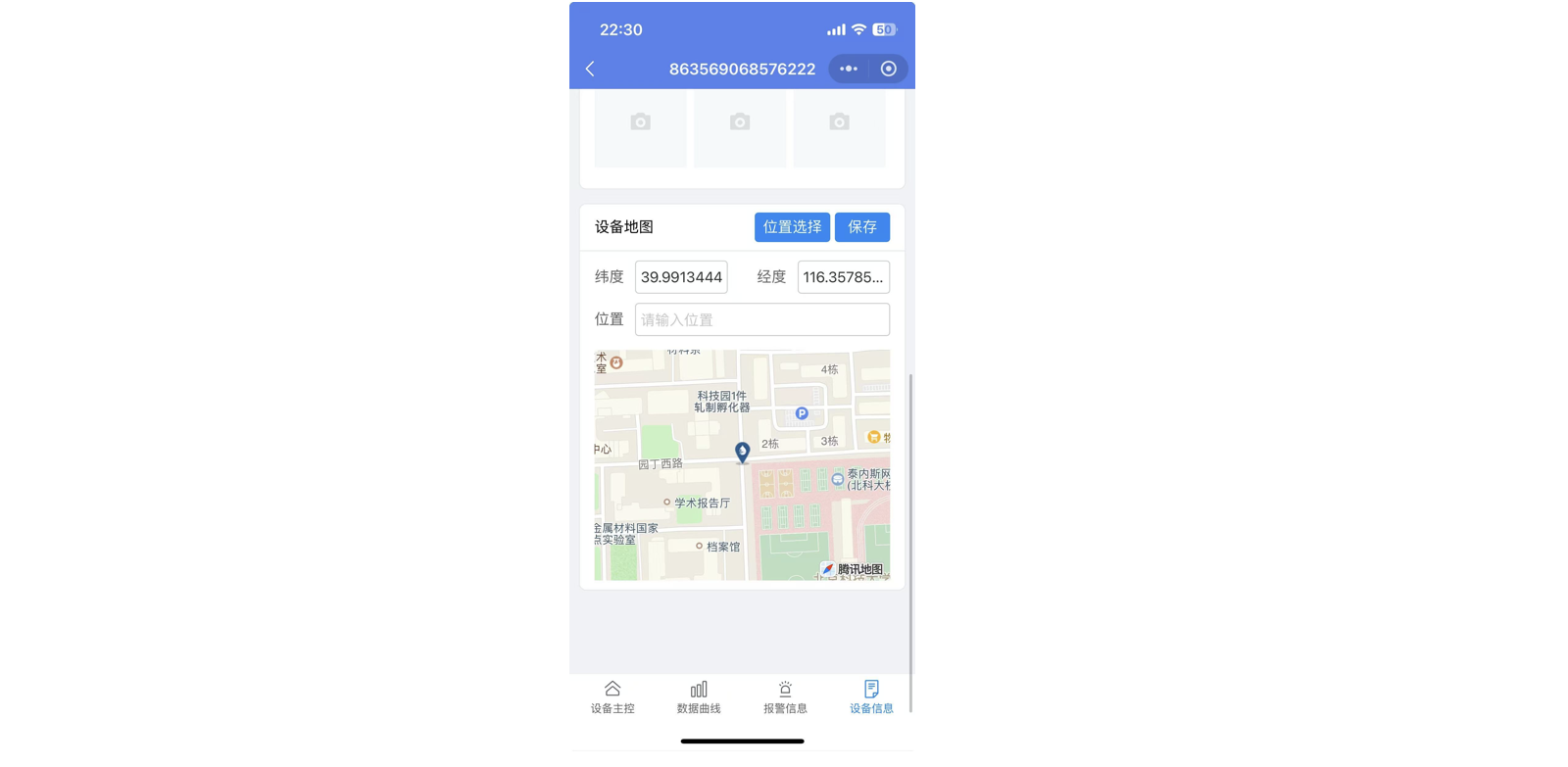

本例实现通过IoT显示设备上报的经纬度位置，使用小程序可以查看设备的位置，在web后台可以查看设备位置，设备上报新的经纬度后，刷新页面即可更新位置。

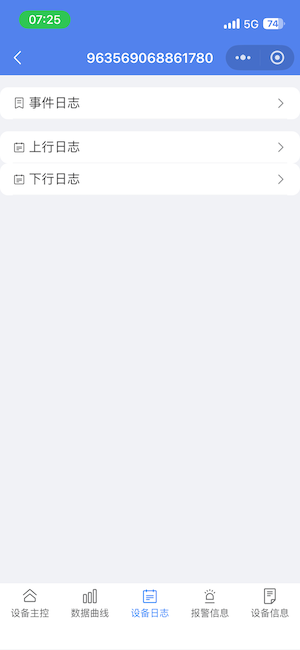

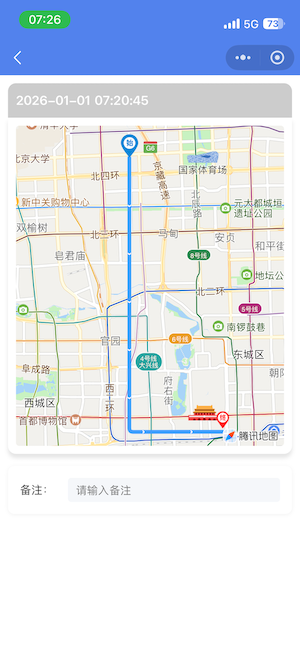

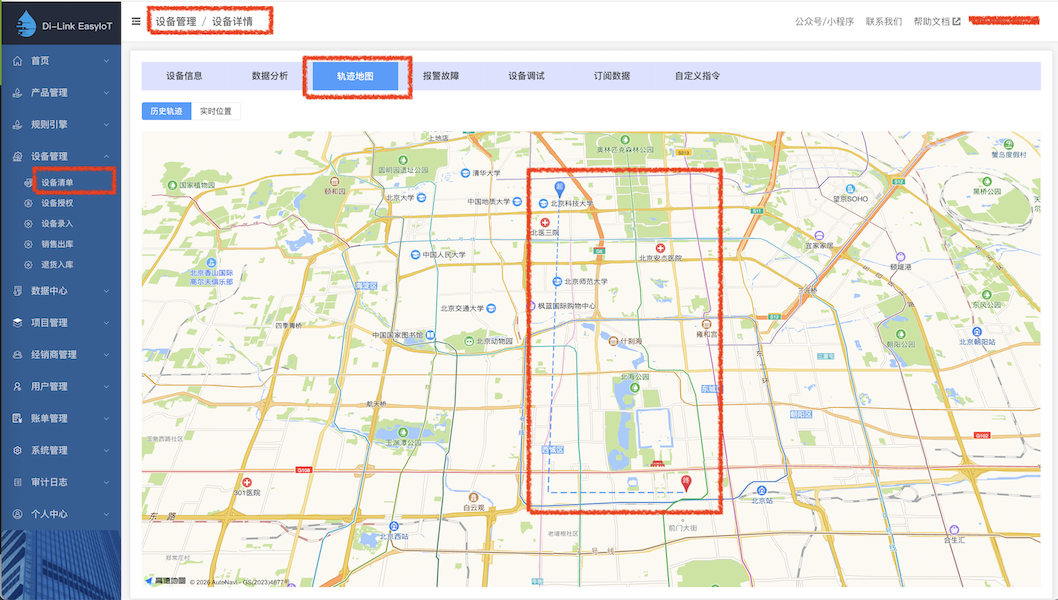

也可以实现轨迹记录，在小程序和web上查看轨迹事件。

# 预期效果

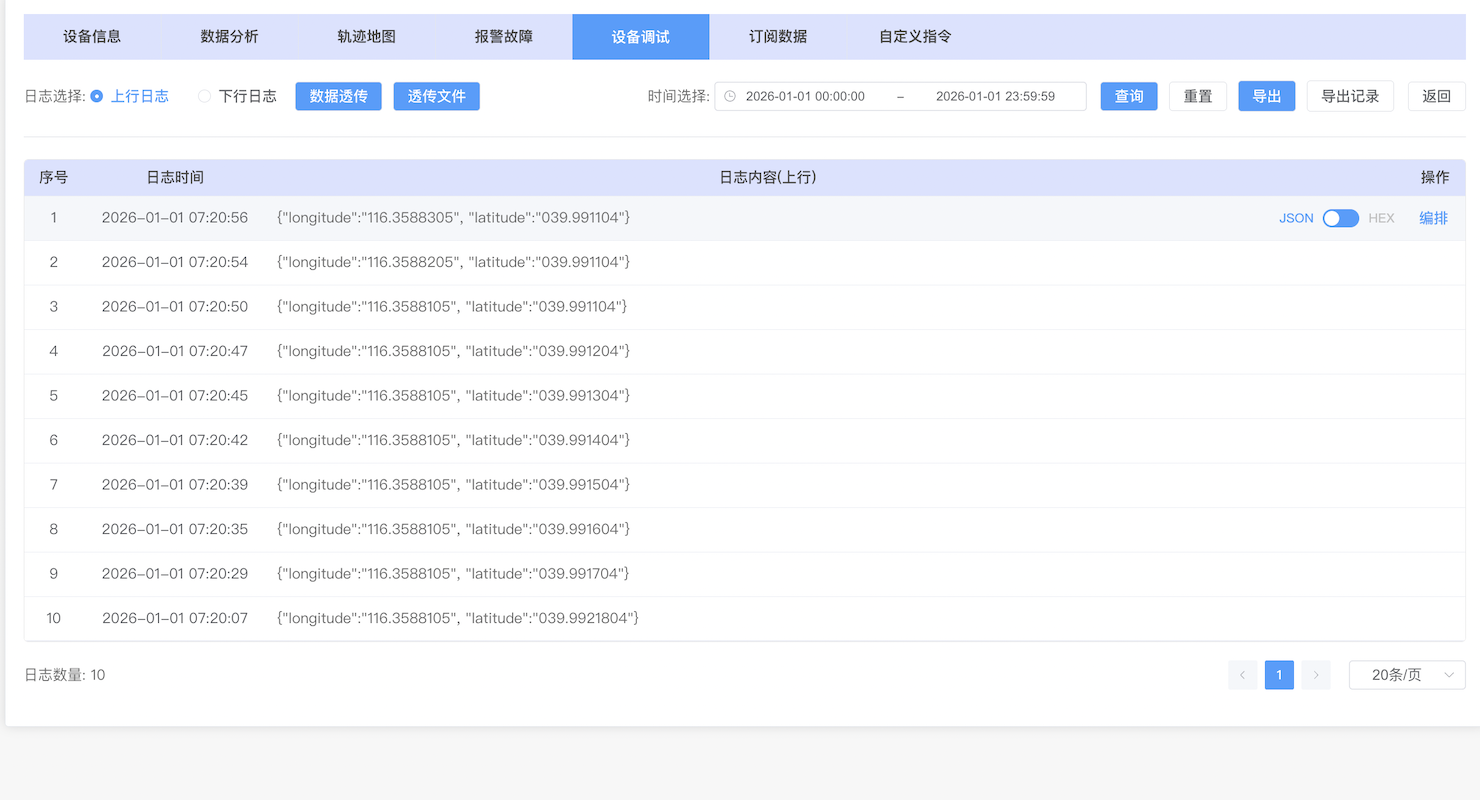

设备连续上报了经纬度信息后，可产生轨迹事件，记录轨迹数据，地图上显示轨迹路线。

设备上报了经纬度信息后，可立即更新设备位置。

# 实例设备

使用任意一款可以上报Json格式经纬度的设备即可实现此功能。

请注意，经纬度功能是IoT系统标配功能，只要上报的字段名称为longitude/latitude（不区分大小写），均会被自动识别为经纬度数据。

使用HEX数据上报的设备，也可以开启设备的定位功能，上报json格式的经纬度数据，IoT系统也可以自动识别数据，记录经纬度信息和轨迹数据。

使用JSON格式上报的数据，不要求经纬度数据和其他数据在一包发送，可单独发送设备业务数据和经纬度数据。

# 1、设备位置显示操作过程

# Step.1 配置DTU的网络通道，设备接入到IoT平台

使用HTTP、TCP、MQTT协议均可，本例使用HTTP协议，配置方式请参考实例污水厂刮泥机启停监测 (opens new window)

其他协议请参考DTU联网配置 (opens new window) 。

特别说明：部分机型需要配置为 http://iot.di-link.com, 例如银尔达780系列，请咨询技术支持。

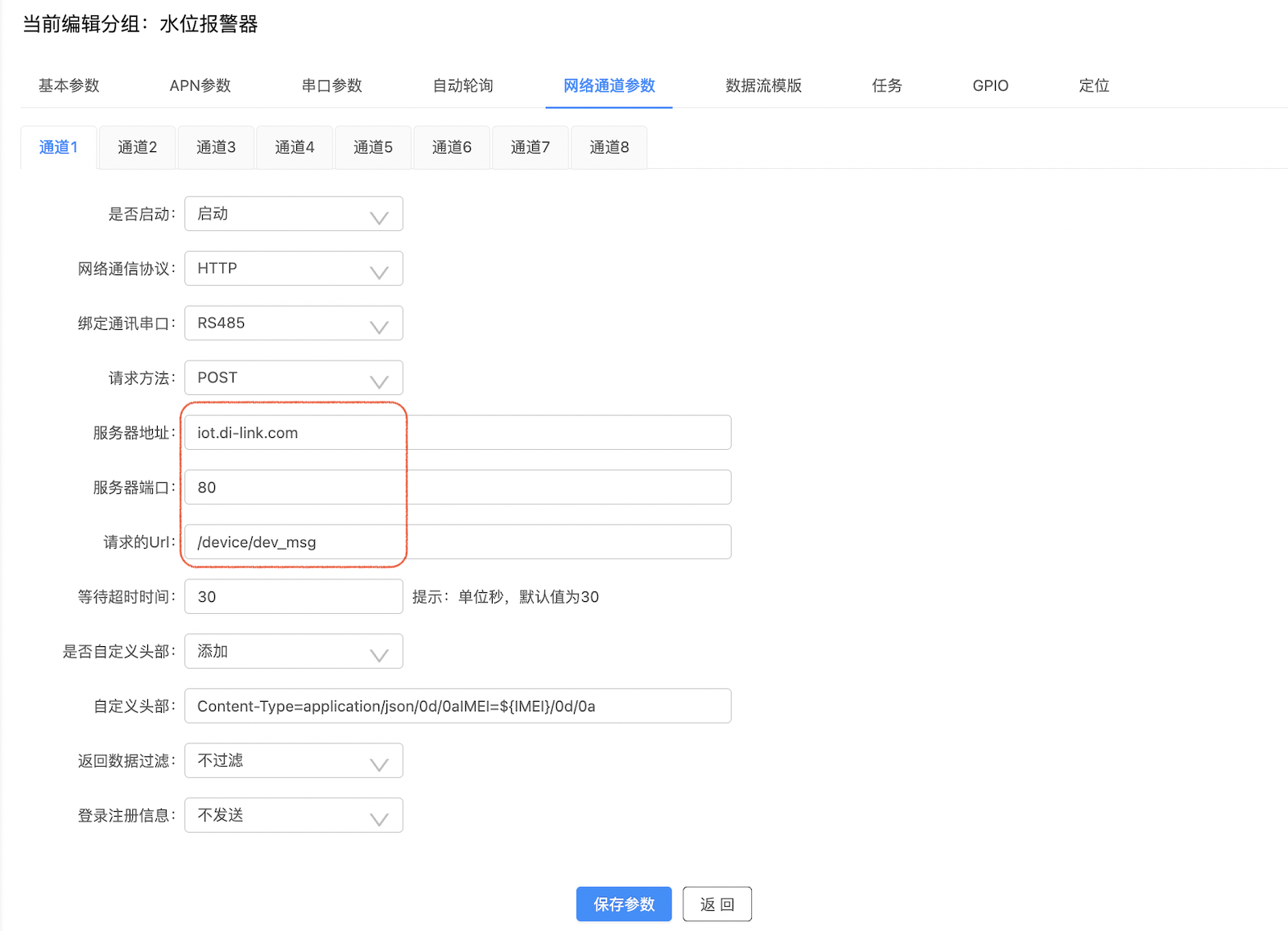

本例的网络通道截图 case-gps-net

# Step.2 在DTU配置平台，设置DTU上报GPS信息的参数

可根据DTU配置指导进行配置，在根节点包含经纬度关键字，即可更改设备的位置信息，支持经纬度以字符串上报或数字上报, 例如：

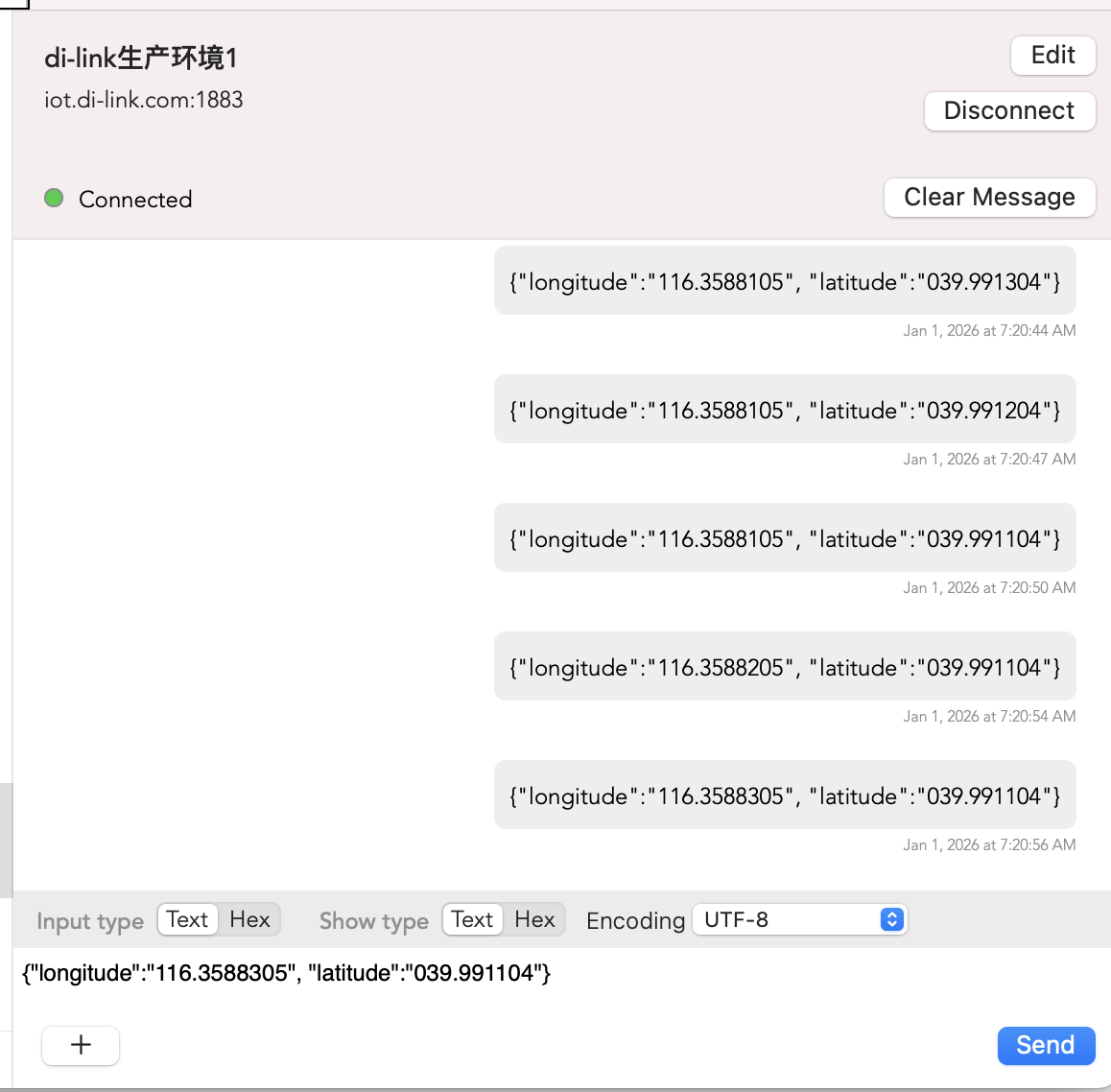

{"longitude":"116.3588105", "latitude":"39.9921804","IMEI":"863569068576222"}

如果上报数字，数字不可以0开头，例如{"longitude":116.3588105, "latitude":039.9921804,"IMEI":"863569068576222"}为非法格式，需要修改为{"longitude":116.3588105, "latitude":39.9921804,"IMEI":"863569068576222"}

银尔达DTU的配置格式为：

GPS定位： {"longitude":"${GPSLON}", "latitude":"${GPSLAT}","IMEI":"${IMEI}"}

基站定位(误差较大，百米以上）：{"longitude":"${LBSLON}", "latitude":"${LBSLAT}","IMEI":"${IMEI}"}

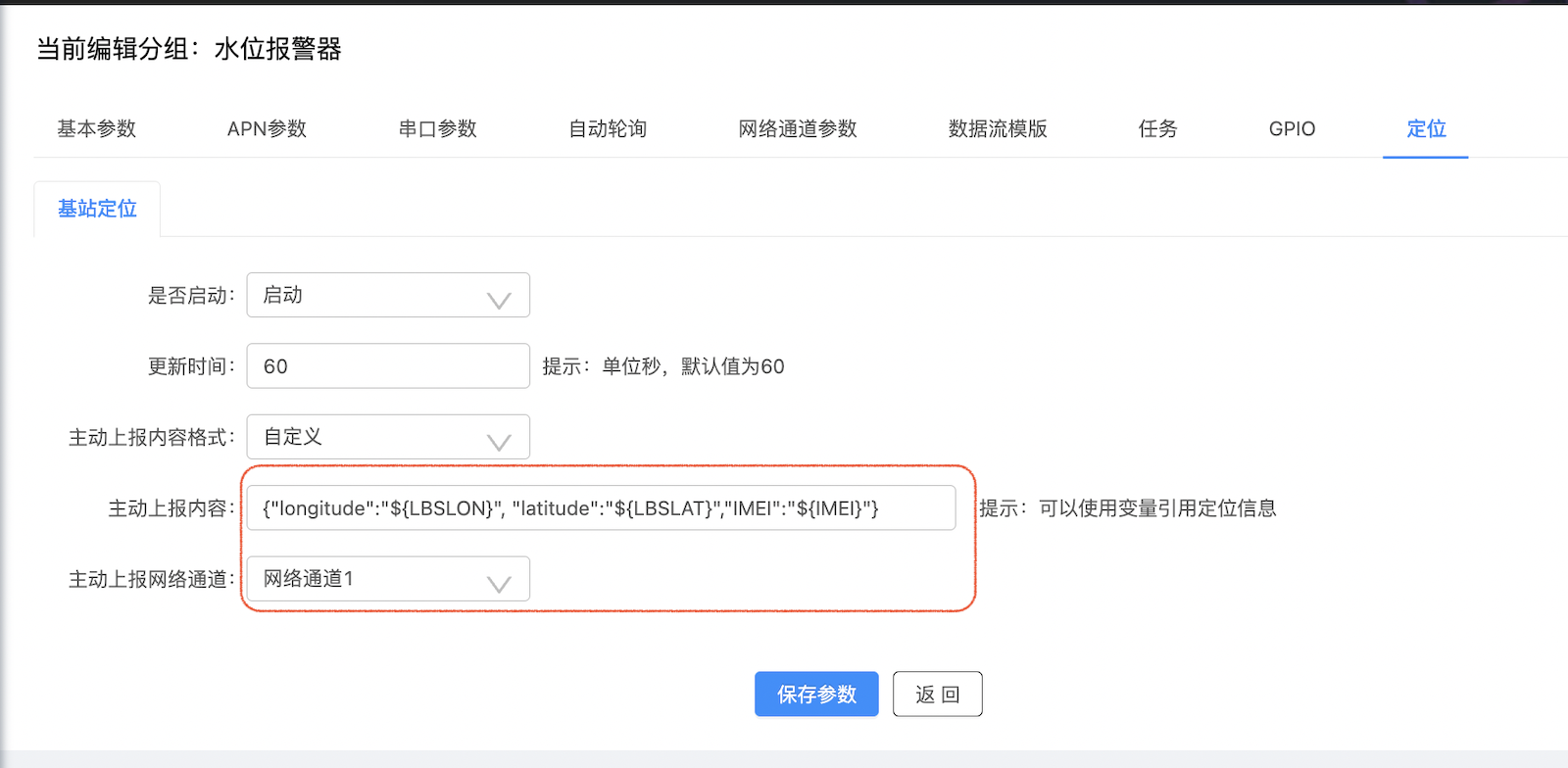

case-gps-config
