实例简介

使用支持数字量输入检测的DTU，接入设备控制器干节点，监测设备的启停状态，状态变化时，触发消息推送。 本例中，使用DTU接入到污水处理厂刮泥机控制柜的启停干节点，完成大型设备的启停监控。

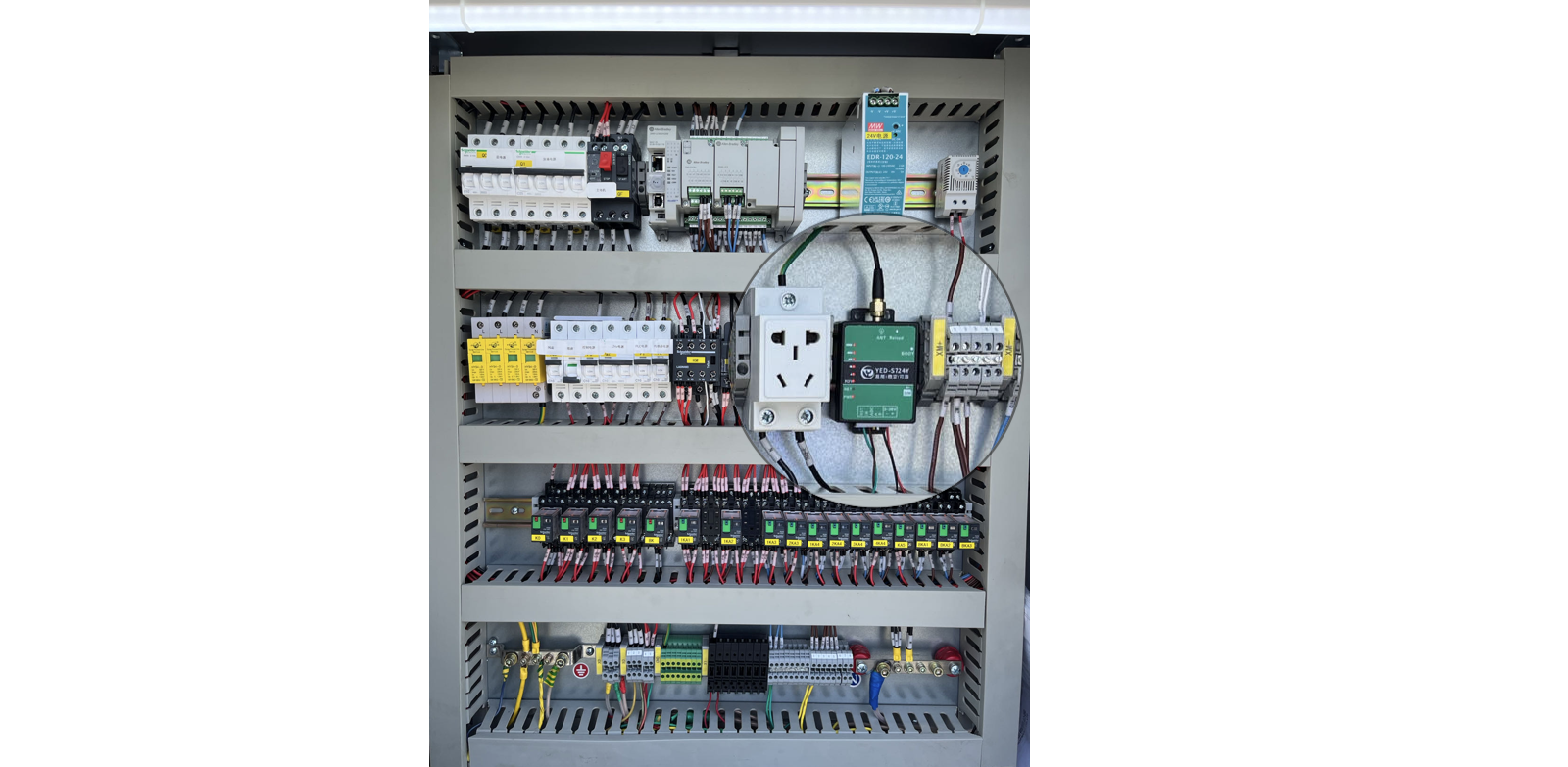

现场施工图

控制柜集成示意图

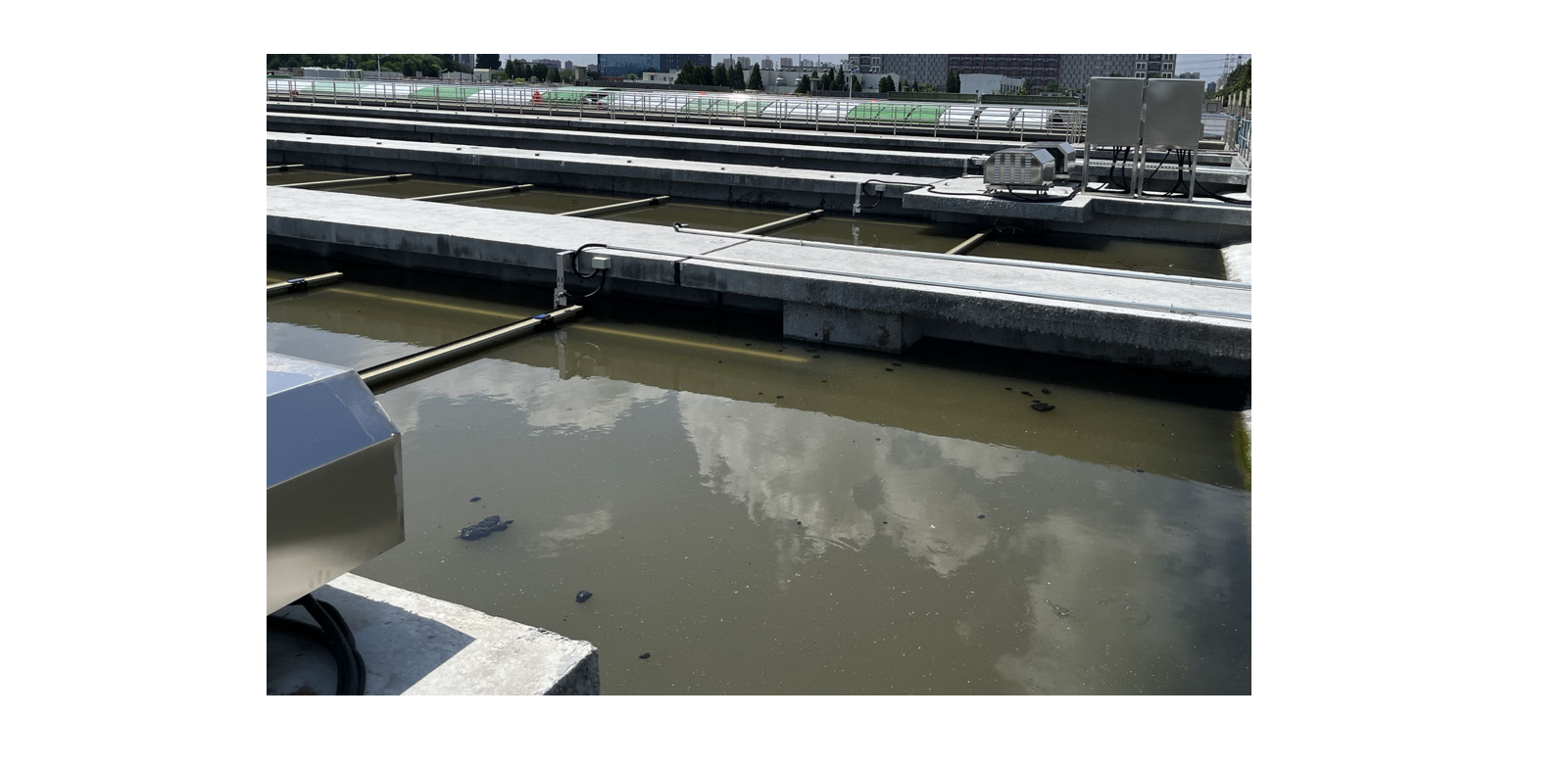

工作环境示意图

预期效果

• 设备停机，干节点自动断开，推送设备停机消息，包含电话、短信、微信推送。
• 设备开机，干节点自动闭合，推送设备开机消息，包含电话、短信、微信推送。
• 小程序和后台可查看设备的数据、曲线、日志、消息记录。

实例设备

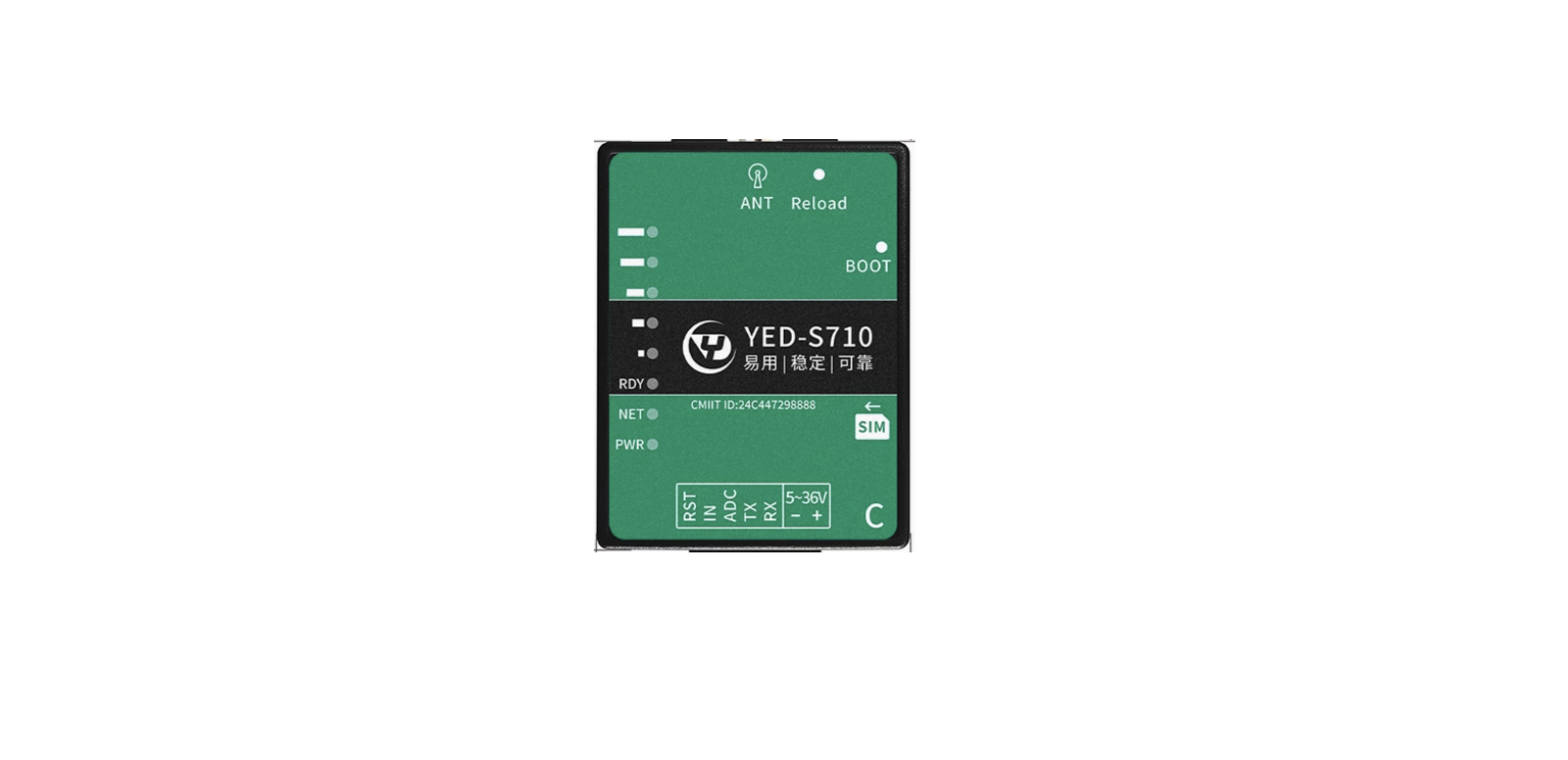

本例中使用YED-S710(YED-S724Y)型号DTU，其他型号DTU可参考本例完成。

接入过程

Step.1 进入可视化平台

登录可视化平台 (opens new window)，点击免注册快速开始快速进入系统。

• 免注册进入系统一般用于快速产品验证，不建议正式使用，正式使用时请使用短信登录（登录即注册），设定密码后可以使用手机号和密码登录。
• 当更换浏览器后，免注册登录的默认ID会变更，同一电脑同一浏览器可反复登录，免注册登录的ID保持不变（如果电脑外接设备后，可能导致免注册登录ID发生变化）。

Step.2 快速接入

输入DTU的IMEI，点击创建新的产品，输入产品名称，点击确定。请copy本页的网络通道配置信息用于DTU配置。

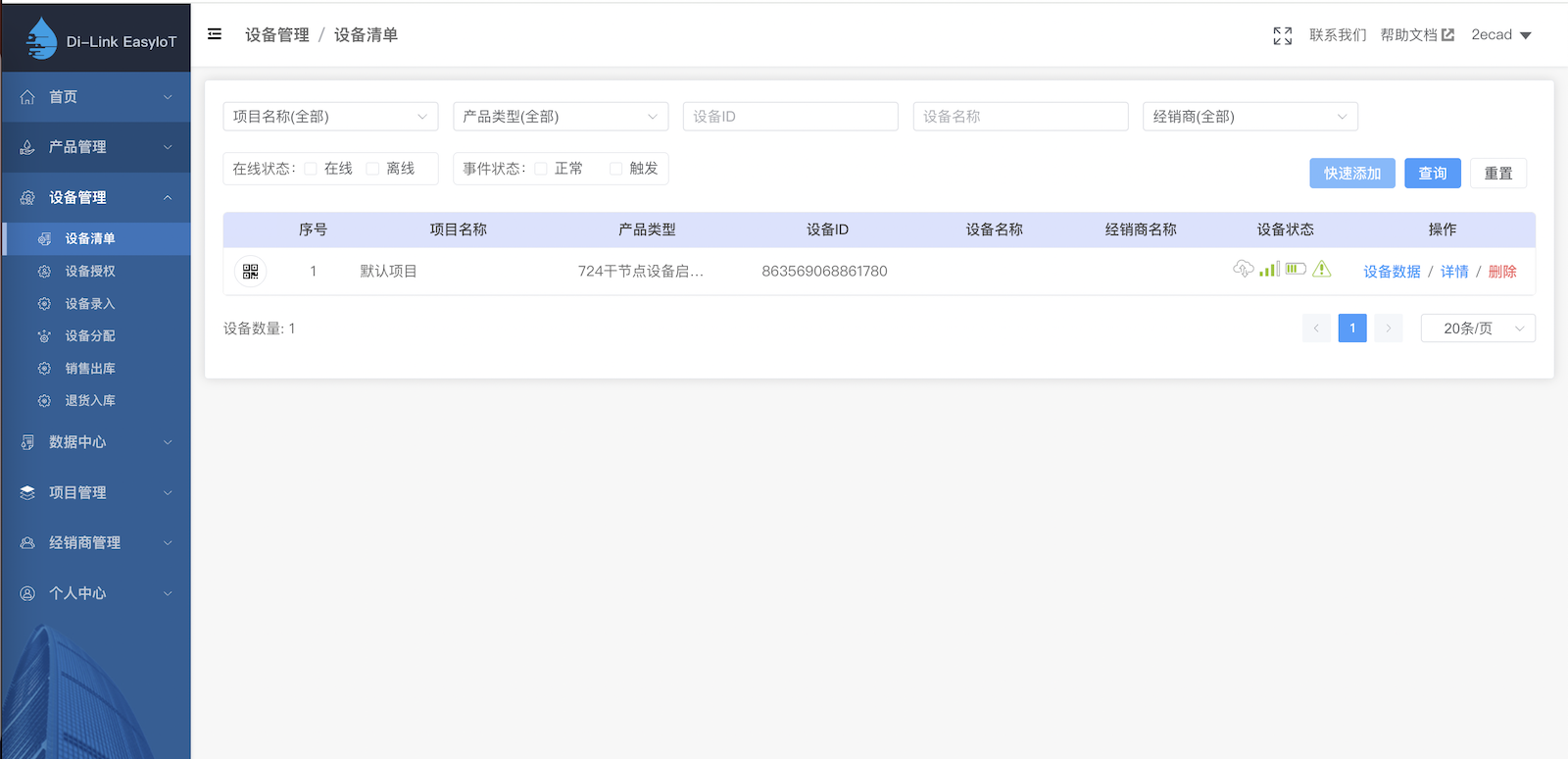

添加后设备出现在设备列表，此时设备处于离线状态

Step.3 配置DTU参数

• 说明：本步骤(Step3)在银尔达DTU配置平台操作完成, 银尔达DTU配置平台与可视化平台账号各自独立，请单独注册使用。

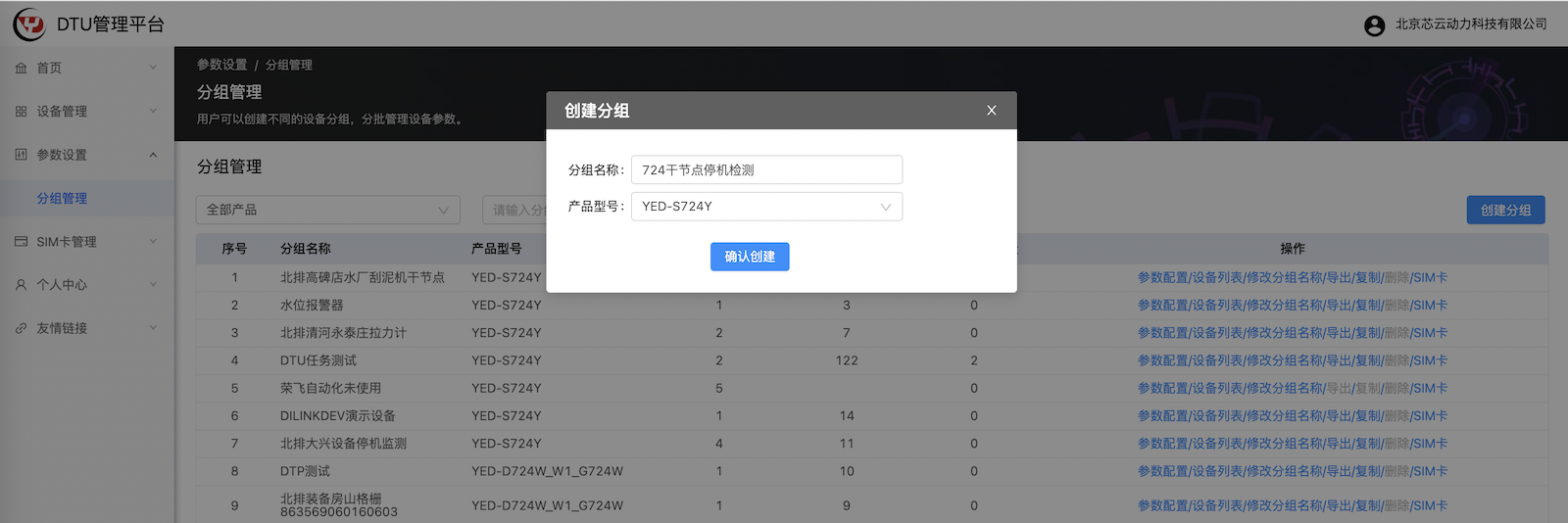

【1】登录银尔达DTU配置平台 (opens new window)，点击分组管理创建分组724干节点停机检测。

【2】点击参数配置->网络通道参数 配置通道1，如下图所示。

• 服务器地址：iot.di-link.com （部分机型需要配置为 http://iot.di-link.com, 例如银尔达780系列，请咨询技术支持)
• 请求URL：/device/dev_msg

【3】点击GPIO 配置输入电平周期上报，如下图所示。

• 上报内容：{"ping":true}

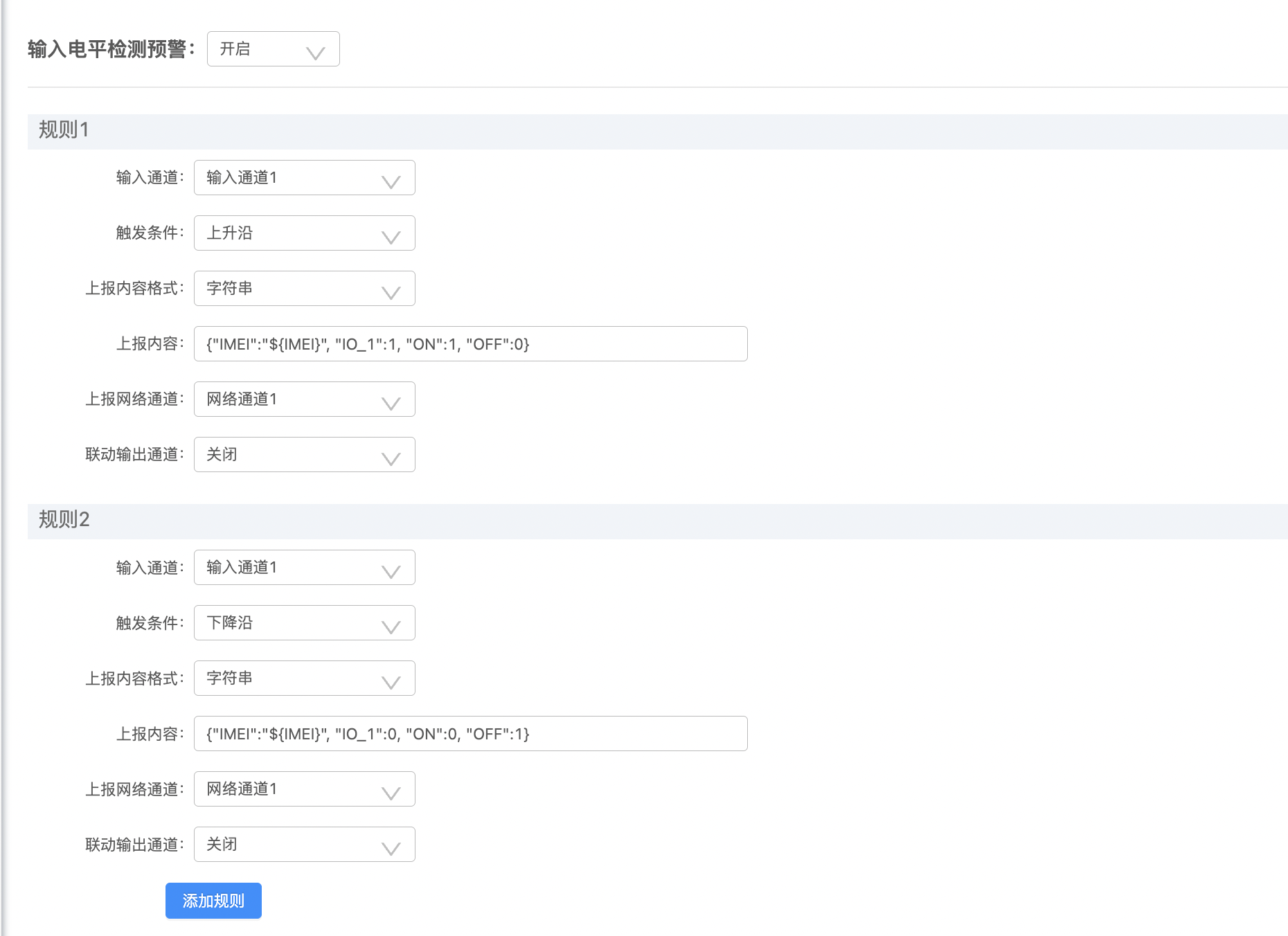

【4】配置输入电平检测预警，如下图所示。

• 上升沿上报内容：{"IMEI":"${IMEI}", "IO_1":1, "ON":1, "OFF":0}
• 下升沿上报内容：{"IMEI":"${IMEI}", "IO_1":0, "ON":0, "OFF":1}
• 不同DTU型号，获取设备MAC（IMEI）的方法可能不同，具体方法请联系客服。

【5】保存参数，添加DTU设备到DTU系统。

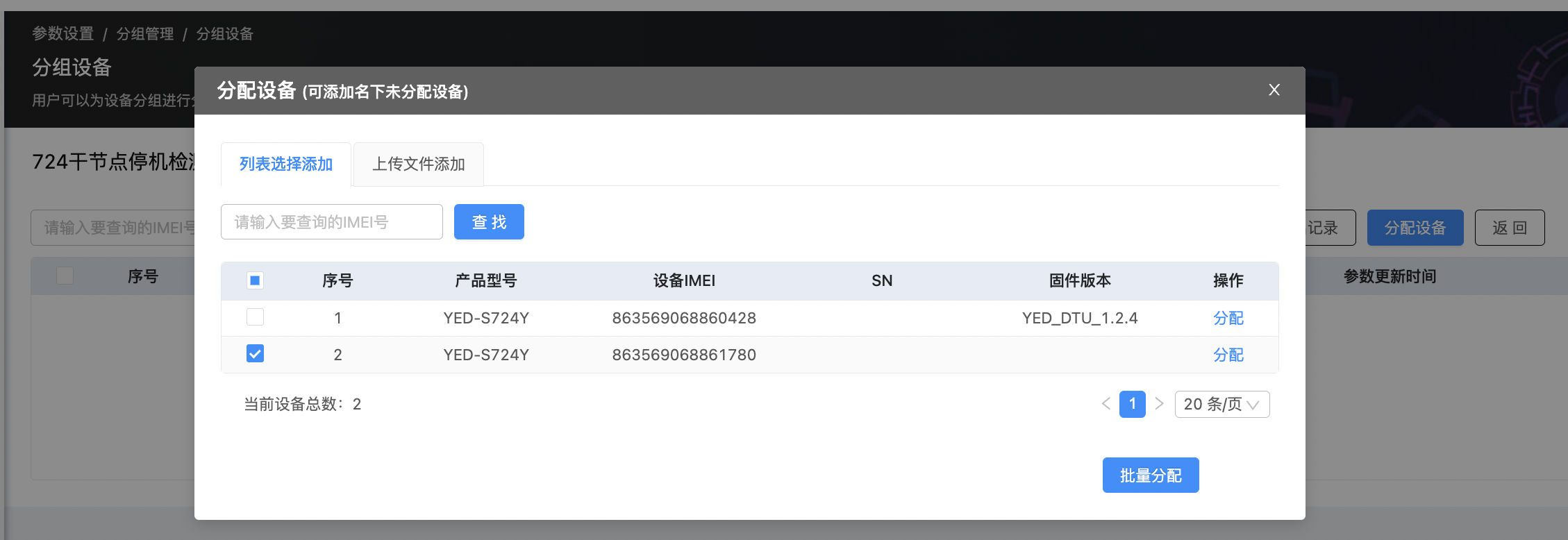

【6】将设备添加到刚才创建的分组724干节点停机检测。

Step.4 接线干节点

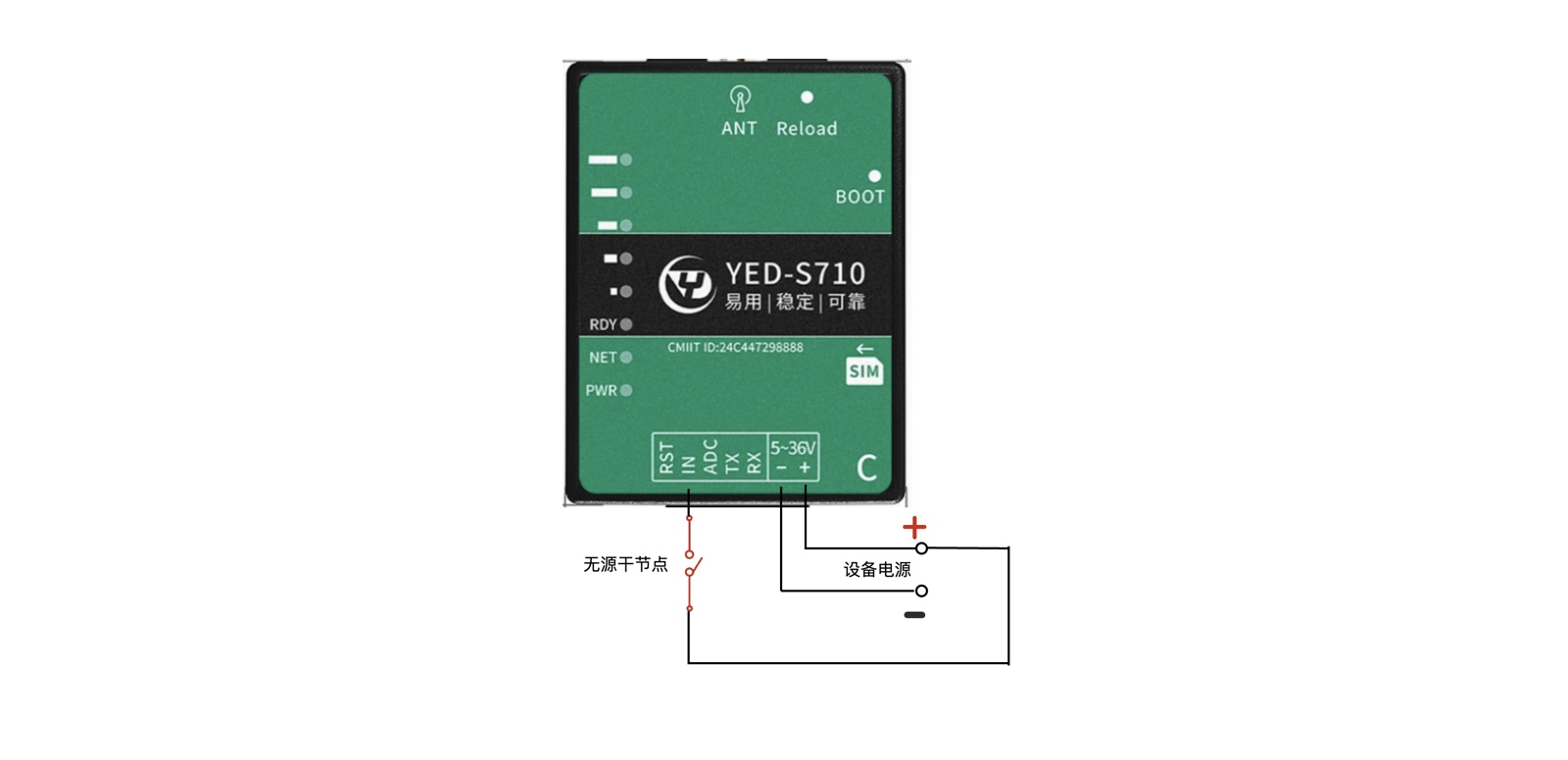

可参考下图完成干节点接入，本例中仅使用了最基本的电平监测功能, 其他应用场景请结合实际需求完成接入。

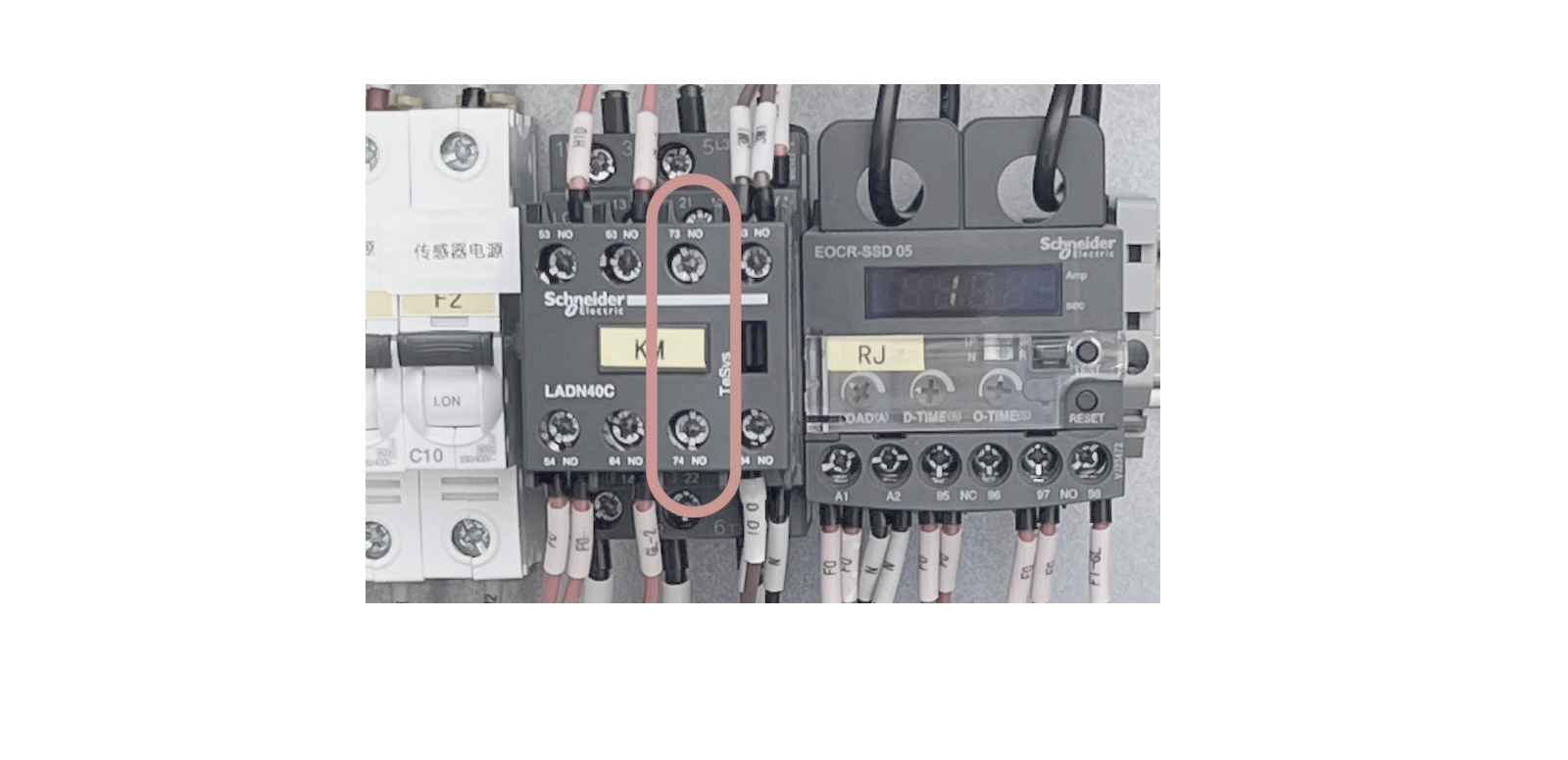

本例使用配电柜预留干节点完成接入，如下图所示。

Step.5 DTU上电，完成数据编排

DTU接入SIM卡后上电后，会自动更新配置，然后检测IO变化时上报数据。

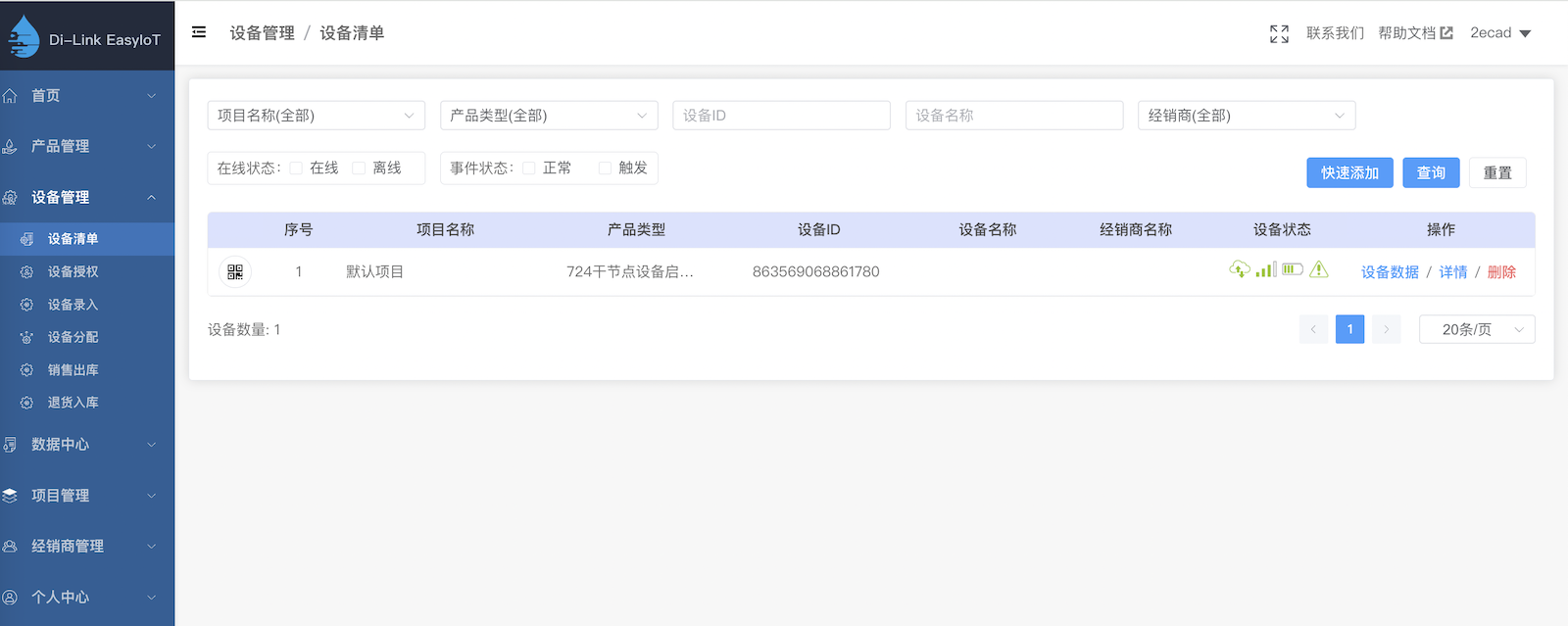

【1】设备上线：在可视化平台，进入设备管理->设备列表，查看设备在线状态变为在线。

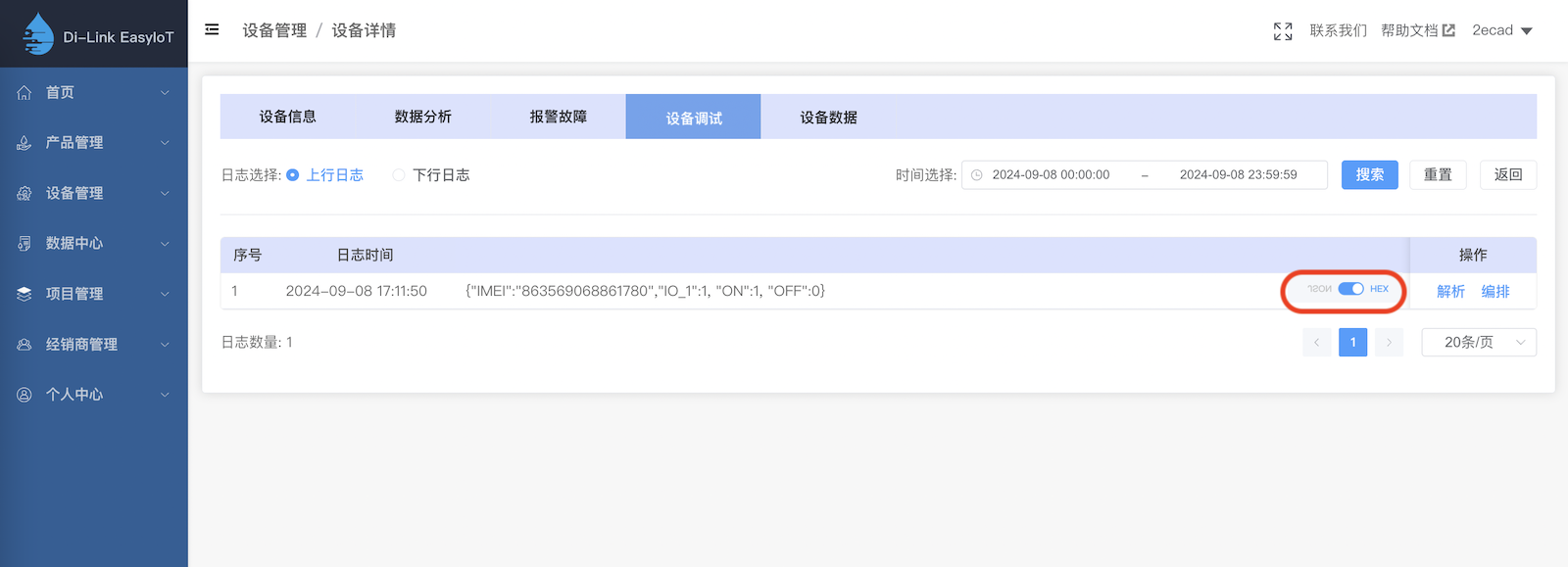

【2】原始数据：点击此设备的查看设备数据，可以看到设备上报的原始数据，如果出现乱码，可以点击JSON/HEX切换开关切换显示方式。

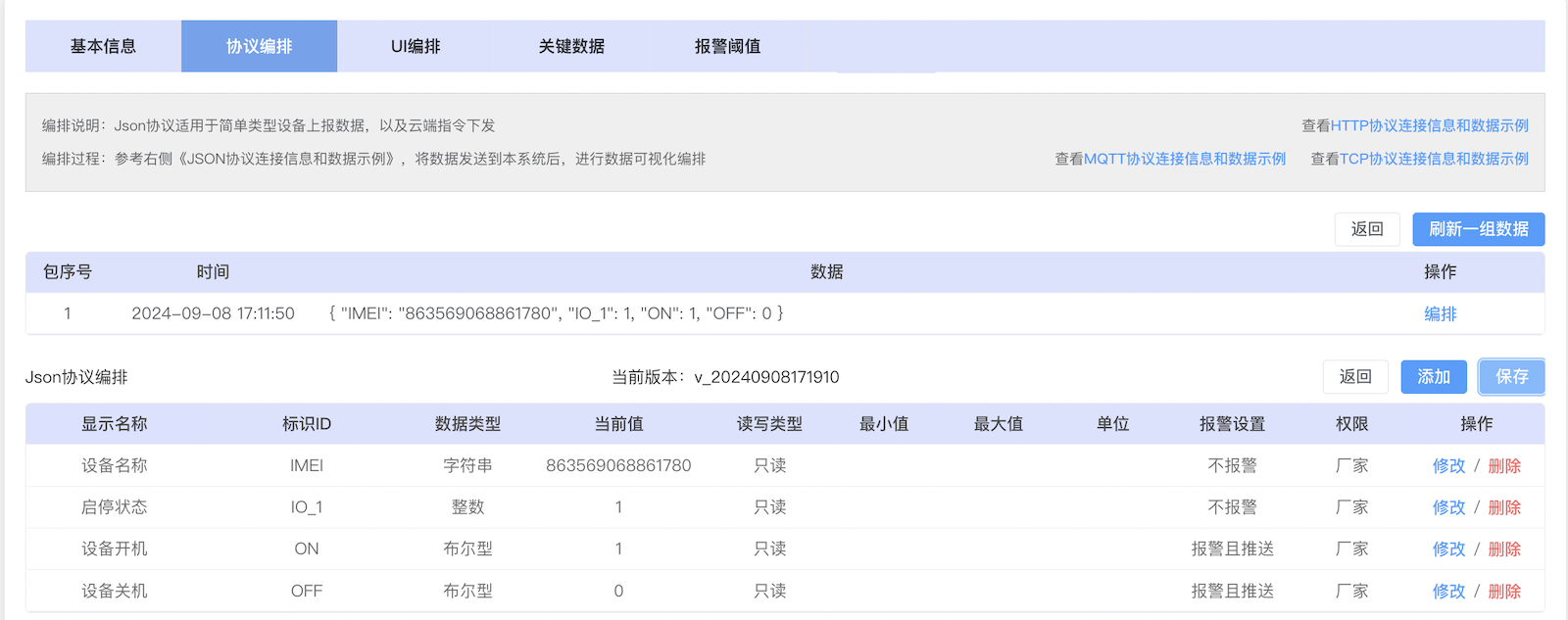

【3】协议编排： 此时数据并没有进行识别，仅是原始显示，点击原始数据后的编排操作，会自动跳转到产品->协议编排页面。 在此编排页面点击编排操作后，可自动识别变量、数据类型等基本信息，需要补充变量名称，报警属性等其他信息，可参考下图完成。

【3.1】协议定义： 【3.1.1】变量IMEI表示设备ID，仅定义显示名称即可。

【3.1.2】变量IO_1表示电平输入状态，0表示低电平，关机状态，1表示高电平，开机状态，此变量设置为开关量，不报警（仅表示状态）。

【3.1.3】变量ON表示设备开机，需要推送消息，此变量设置为开关量且报警推送。

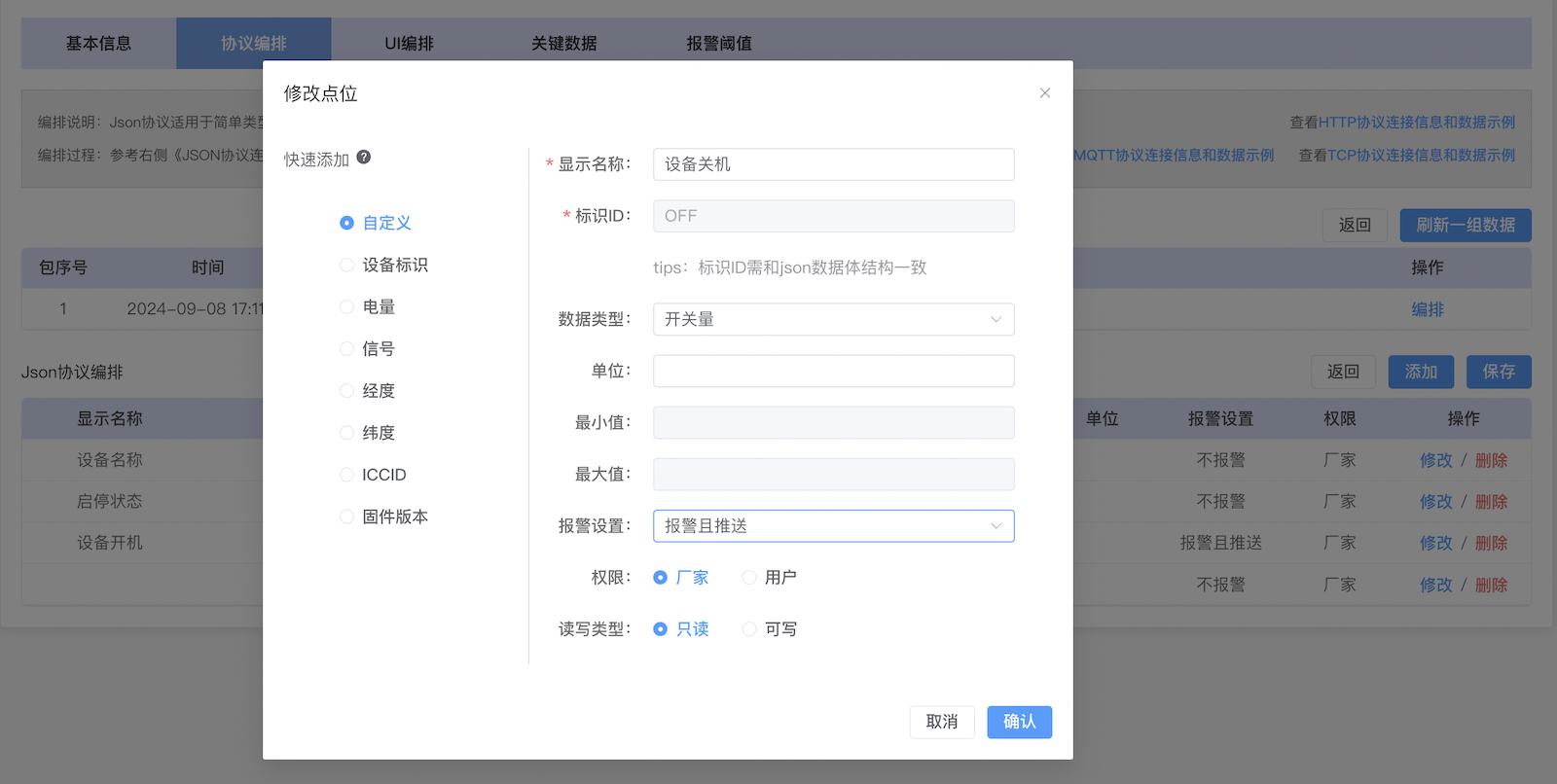

【3.1.4】变量OFF表示设备关机，需要推送消息，此变量设置为开关量且报警推送。

【3.1.5】保存后生效。

【3.2】协议修改： 编排完毕，保存，系统即可对后续上报数据实时解析，如需要添加或修改字段，可以先在系统里手动添加修改，也可以先上报修改后的。 数据后再次编排。

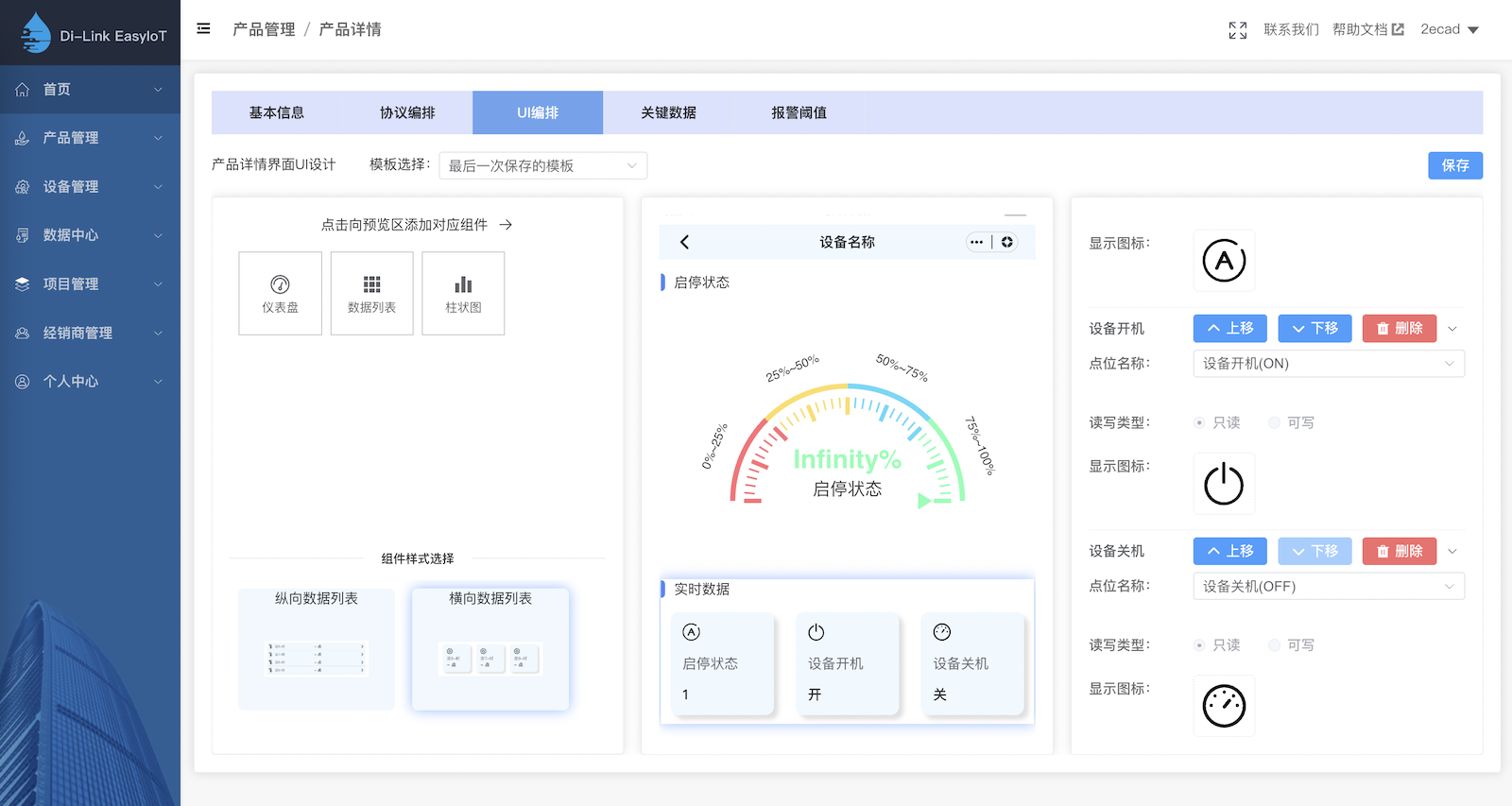

【4】UI编排： 点击UI编排, 可以创建小程序设备主控页面模版，本例可参考下图进行配置。 此页面如果无法满足实际需要，可以定制完成。 编排完成后，小程序会按照编排的模版进行页面显示。

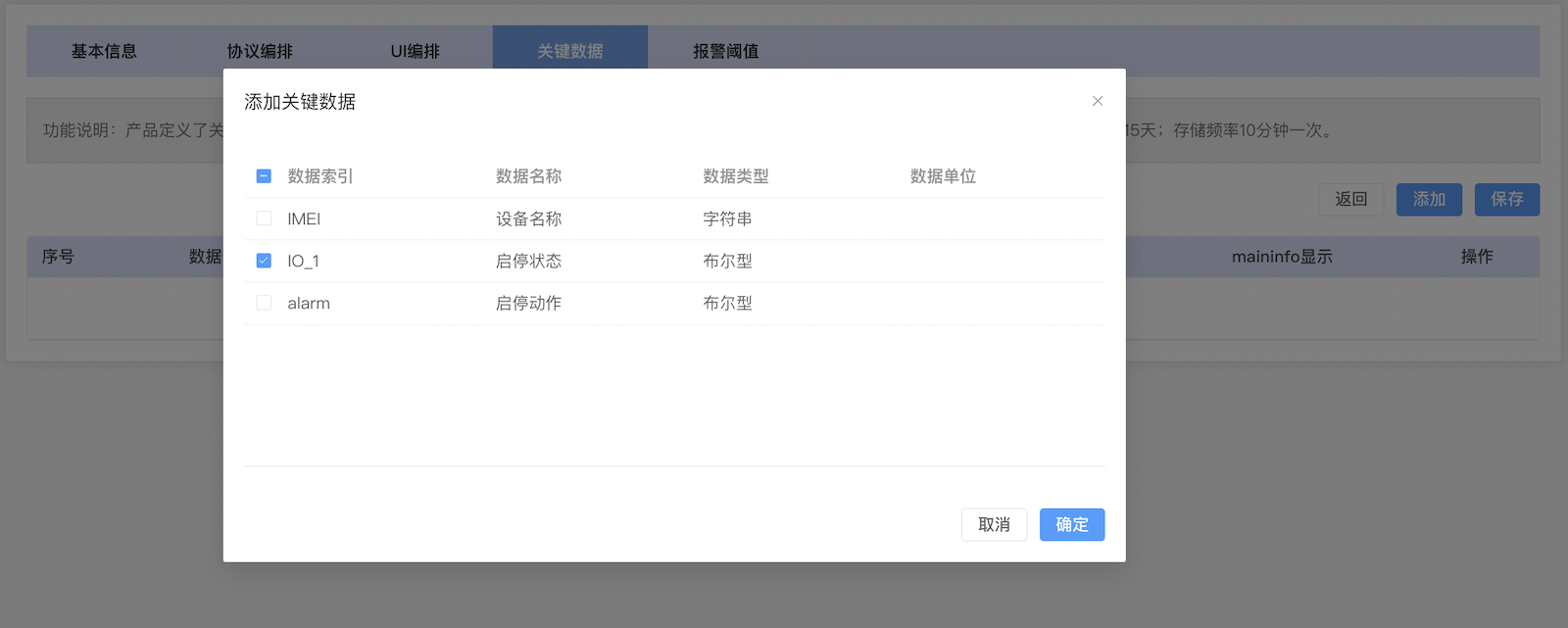

【5】关键数据： 点击关键数据，选择变量后，系统即可实时保存变量数据。

• 被设置了关键数据的变量，会实时完成解析，并保存到数据库，形成曲线数据。
• 一个产品中，关键数据最多30个，默认保存90天。

Step.6 设备出库，小程序绑定

【1】销售出库：进入设备管理->销售出库，点击单设备出库，输入设备IMEI后点击确认，设备即可被终端用户小程序绑定。

• 如果用户退回设备，可执行退货入库清除设备的使用信息，可再次出库使用。

【2】小程序：微信小程序搜索“水滴芯”（示例小程序，可定制），验证码登录

• 重要说明：web系统的使用者是厂家或经销商，非终端用户，小程序使用者是终端用户，web账户和小程序账户互不相通。
• 一个手机号可同时注册web账号（厂家或经销商）和小程序账号（终端用户），两个账号独立。

【3】绑定设备：点击设备添加按钮，使用微信直接扫描设备二维码，即可完成设备绑定，也可以使用水滴芯小程序里的添加设备功能扫描二维码完成绑定。

• 设备二维码使用设备IMEI生成，可视化平台中的设备列表处可以显示设备二维码

【4】绑定后，设备出现在设备列表，如果设备300秒（可调）没上报数据，会设置设备离线

【5】项目设置: 小程序上进入项目->默认项目 ，长按项目二维码，完成项目关注，可接收微信消息。 如果需要其他用户关注项目，只需要把项目二维码发送给用户用微信识别即可。 刷新后，可显示最新关注此项目的微信用户。 添加手机联系人，可接收电话短信消息, 可添加多人手机。

Step.7 效果测试

• 需保证有足够余额，电话0.15元/条，短信0.1元/条，微信免费。
• 新注册用户会赠送1元费用，用户可在小程序->我的->账户余额中完成充值，费用不足时，无法完成电话和短信推送，只可完成微信公众号推送。

【1】反复启停几次设备，每次启停时，即可收到电话、短信、微信的消息通知

【2】小程序查看设备当前数据、曲线数据、报警信息

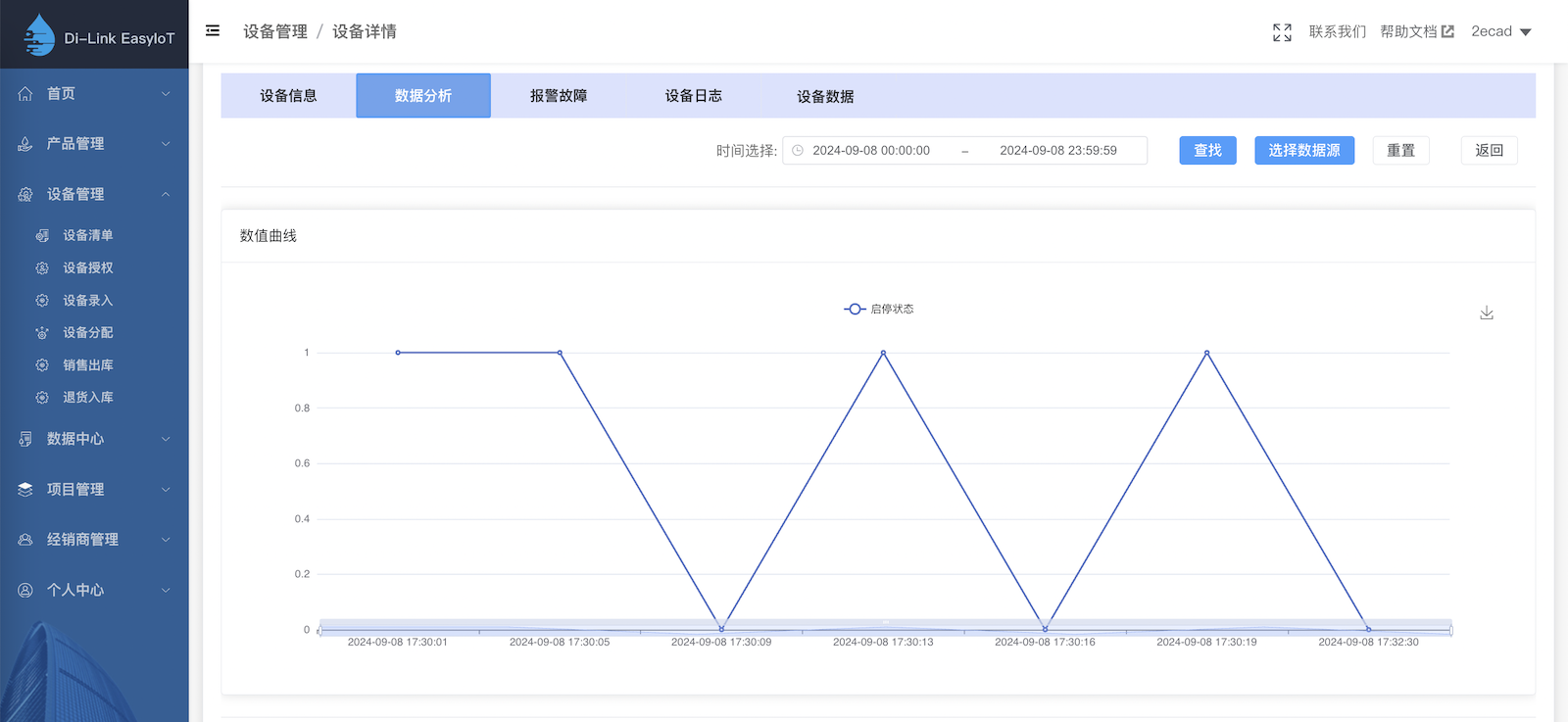

【3】后台查看设备曲线数据

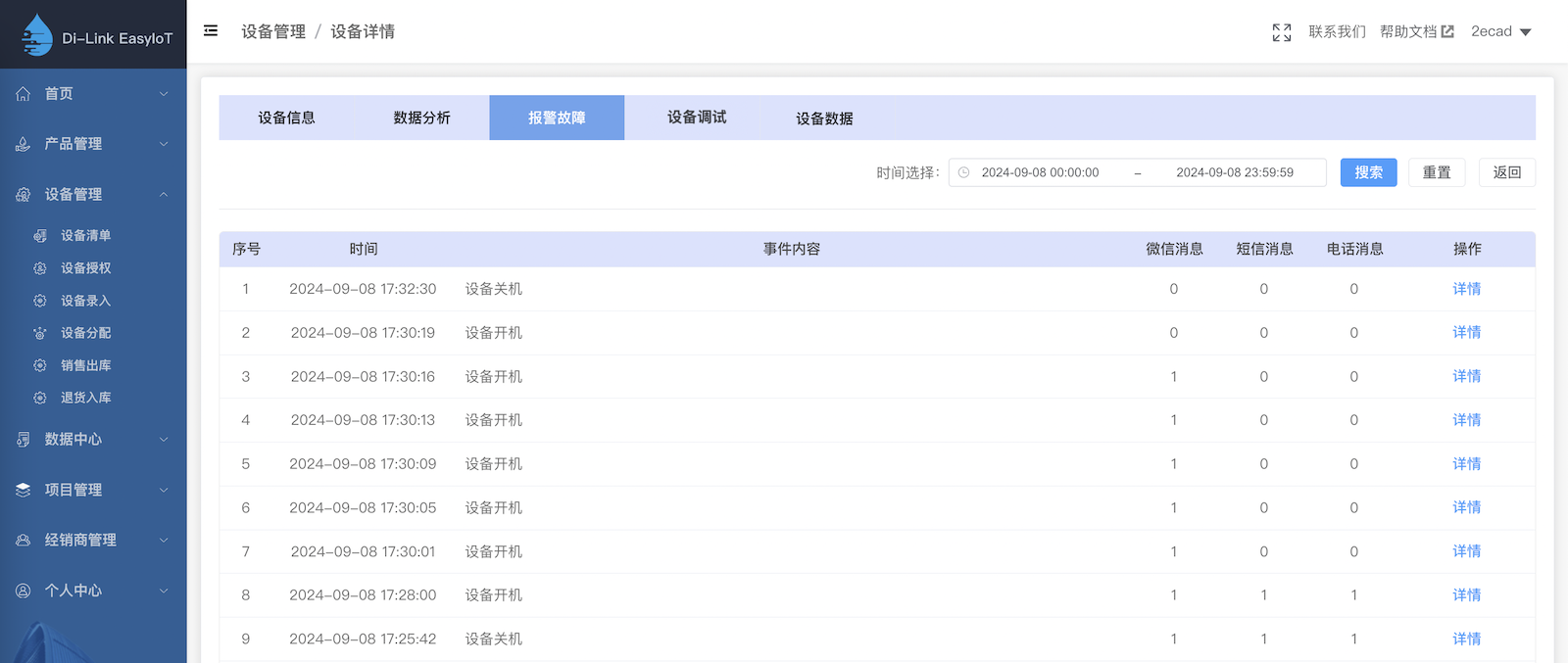

【4】后台查看设备报警信息

【5】后台查看设备原始日志

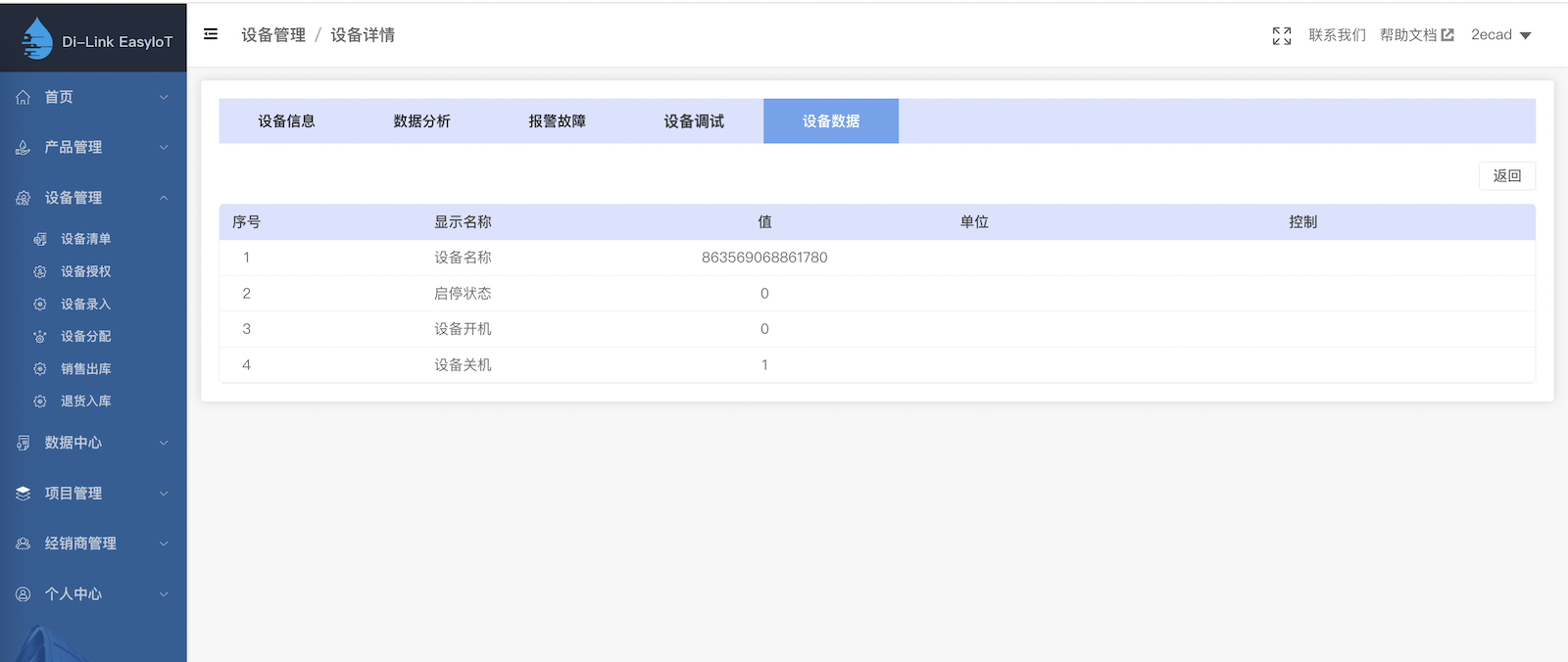

【6】后台查看设备当前数据

其他功能

本实例仅演示如何快速接入DTU设备，其他功能请参考对应章节文档。
