实例简介

本例中，使用支持RS485串口的DTU，轮询使用Modbus协议的设备，Modbus二进制数据在云端进行图形化编排解析后，即可在web端或者小程序呈现设备数据，平台会处理数据中的报警消息，根据报警配置进行存储或者消息推送，关键数据会实时保存，用于曲线的显示和历史数据的导出。

预期效果

• 根据设备的Modbus点表信息，快速完成设备协议适配。
• 设备上报数据，web页面、小程序可实时呈现设备状态，设备原始数据可保留，可解析，关键数据可保存，可绘制数据曲线。
• 可定义报警变量，触发报警后可发出电话、短信、微信报警。
• 介绍复杂协议的表格编排方法。

实例设备

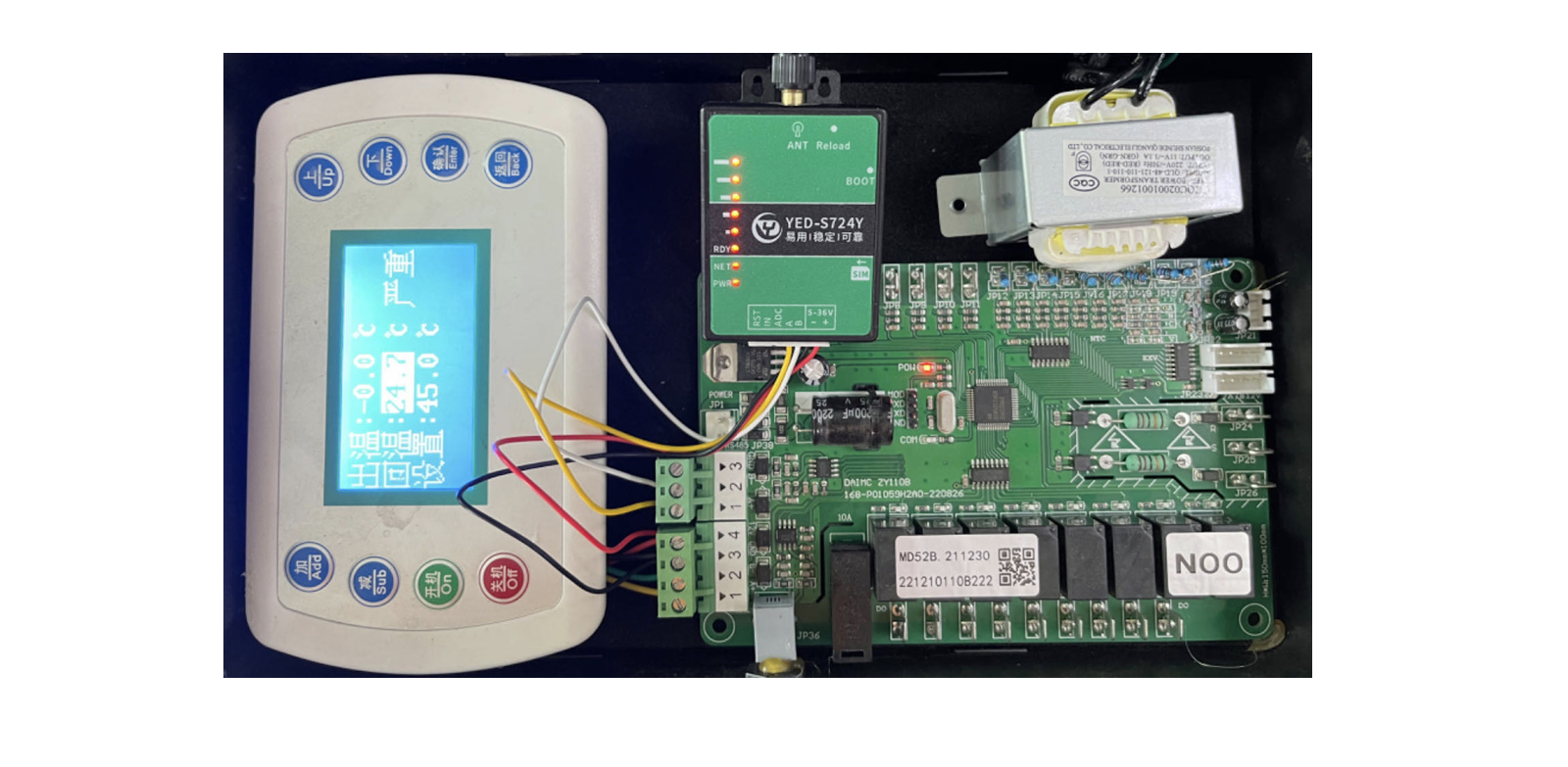

所有支持RS485串口轮询的DTU均可完成本示例，本例中使用YED-S710(YED-S724Y)型号DTU，对接空调控制器(真机），完成Modbus数据的轮询、解析、显示。

接入过程

Step.1 进入可视化平台

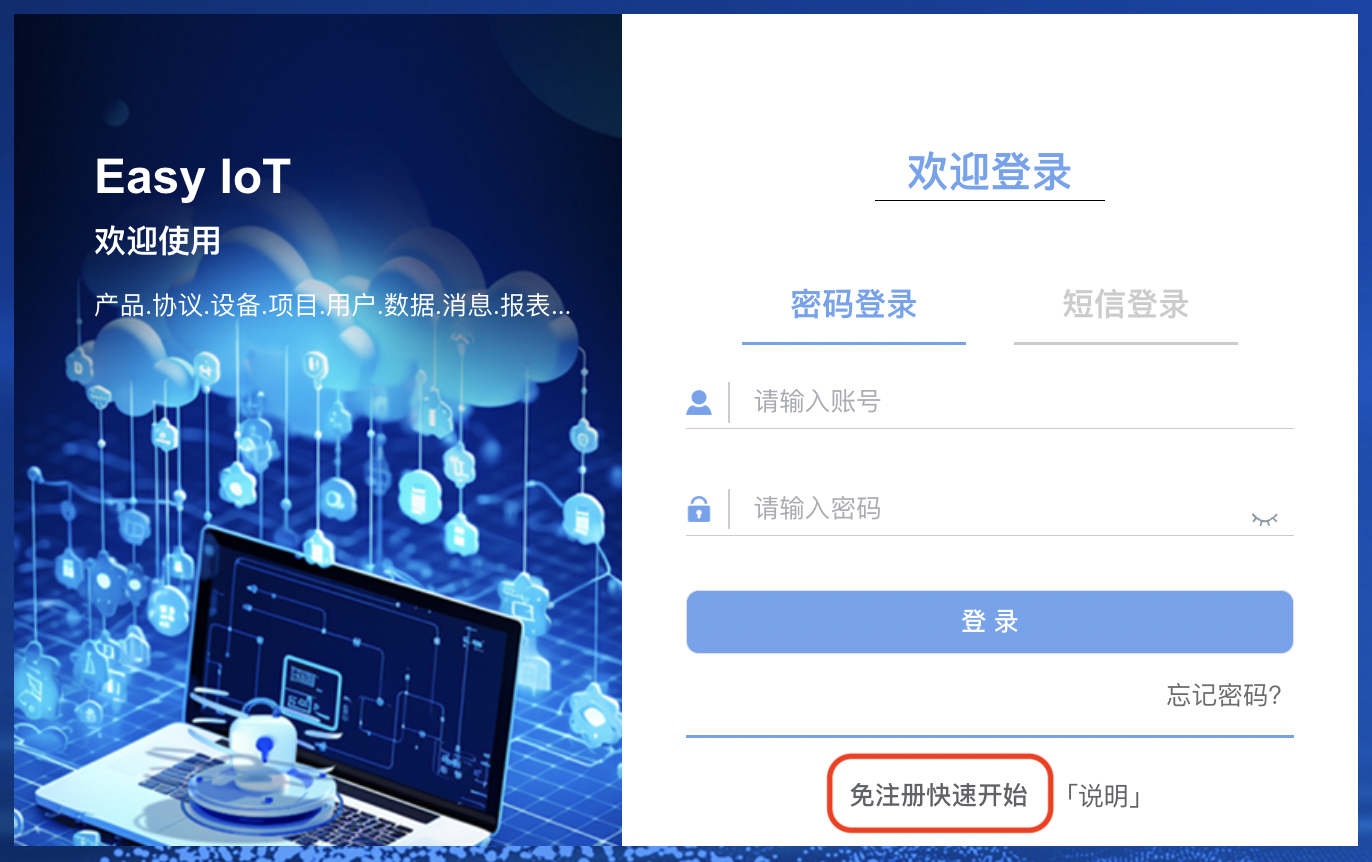

登录可视化平台 (opens new window)，点击免注册快速开始快速进入系统。

• 免注册进入系统一般用于快速产品验证，不建议正式使用，正式使用时请使用短信登录（登录即注册），设定密码后可以使用手机号和密码登录。
• 当更换浏览器后，免注册登录的默认ID会变更，同一电脑同一浏览器可反复登录，免注册登录的ID保持不变（如果电脑外接设备后，可能导致免注册登录ID发生变化）。

Step.2 快速接入

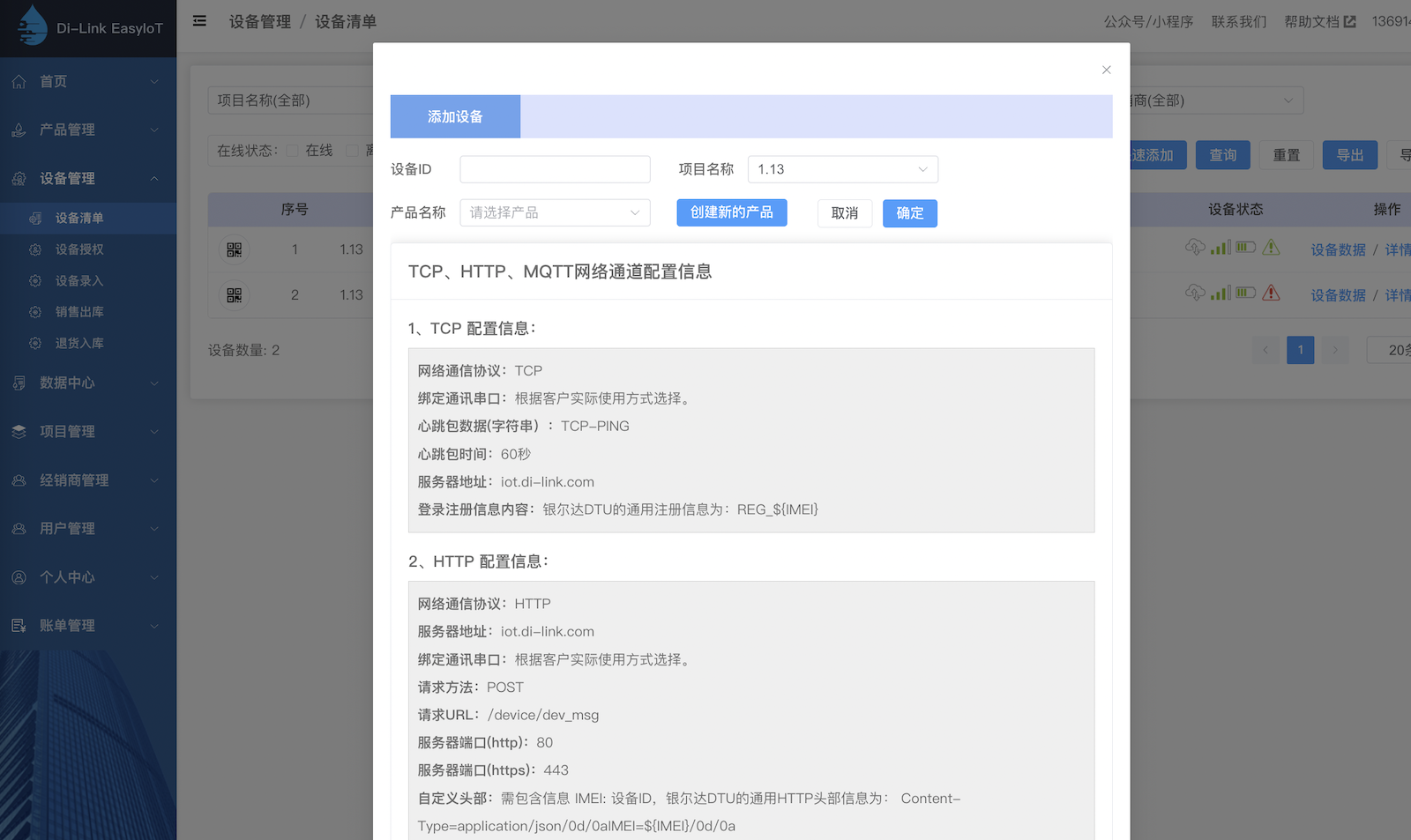

输入DTU的IMEI，新创建产品，输入一个产品名称（空调监控），选择TCP方式完成DTU的网络通道配置。

• 说明：选择MQTT同样可以完成本例，设置DTU的网络通道为MQTT方式即可。

添加后设备出现在设备列表，此时设备处于离线状态

Step.3 配置DTU参数

• 说明：本步骤(Step3)在银尔达DTU配置平台操作完成, 银尔达DTU配置平台与可视化平台账号各自独立，请单独注册使用。

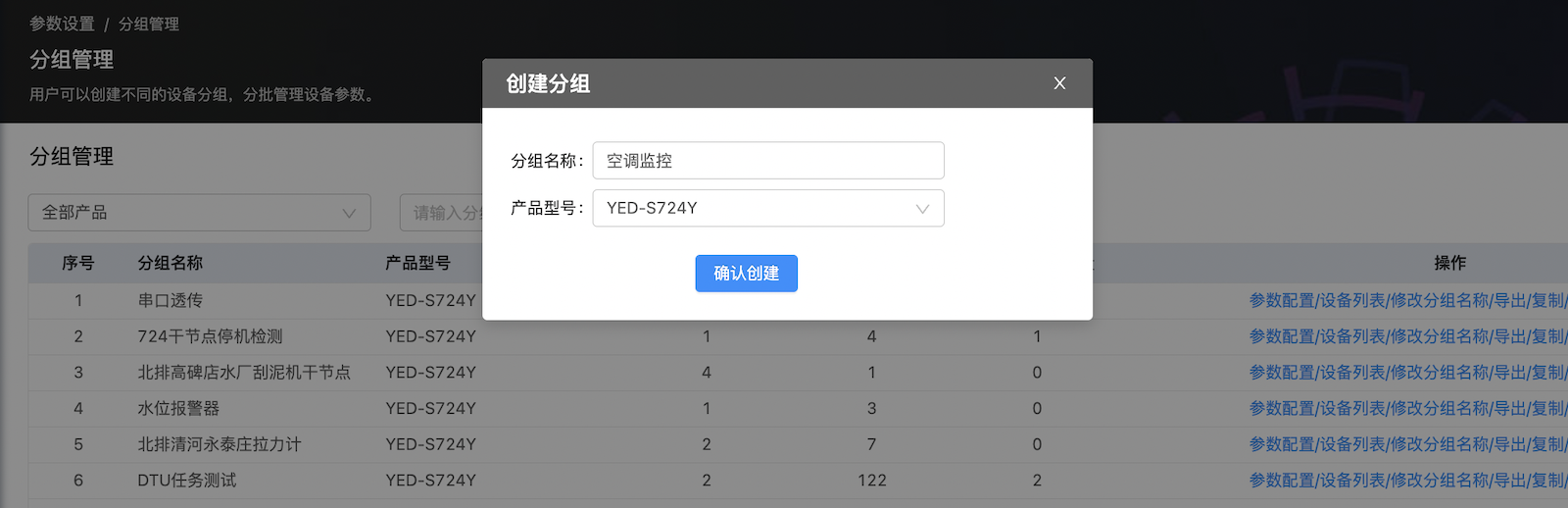

【1】 登录DTU配置平台：银尔达DTU配置平台 (opens new window)，点击分组管理创建分组空调监控。

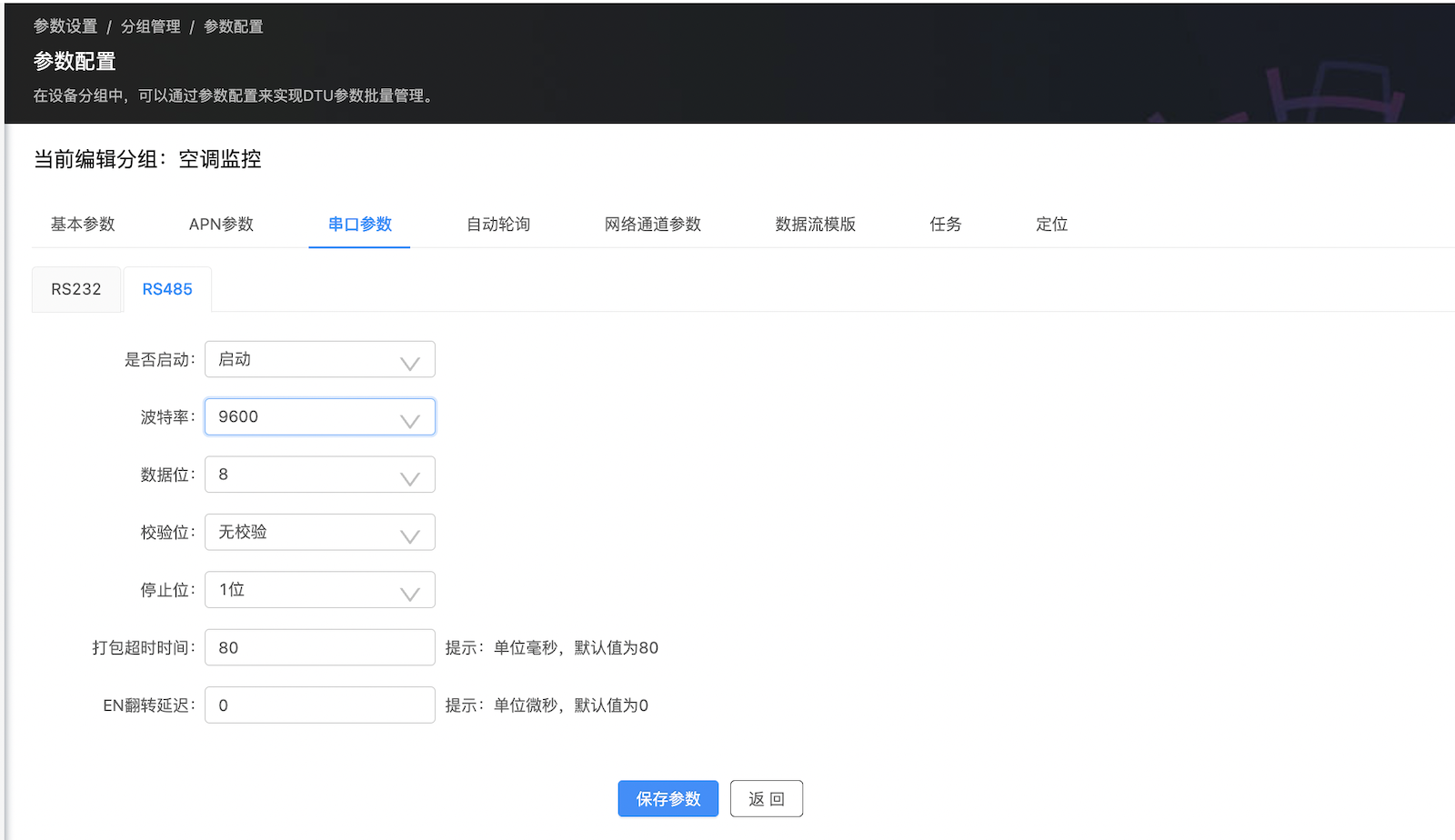

【2】 配置串口参数：点击参数配置->串口参数进行串口参数配置，如下图所示。

• 说明：用户需要根据实际情况正确设置串口参数。

【3】 轮询数据设定 根据空调控制器的点表，设置轮询数据

• 说明：此过程需要一定的Modbus协议知识，如果需要帮助，可以联系我们协助完成。

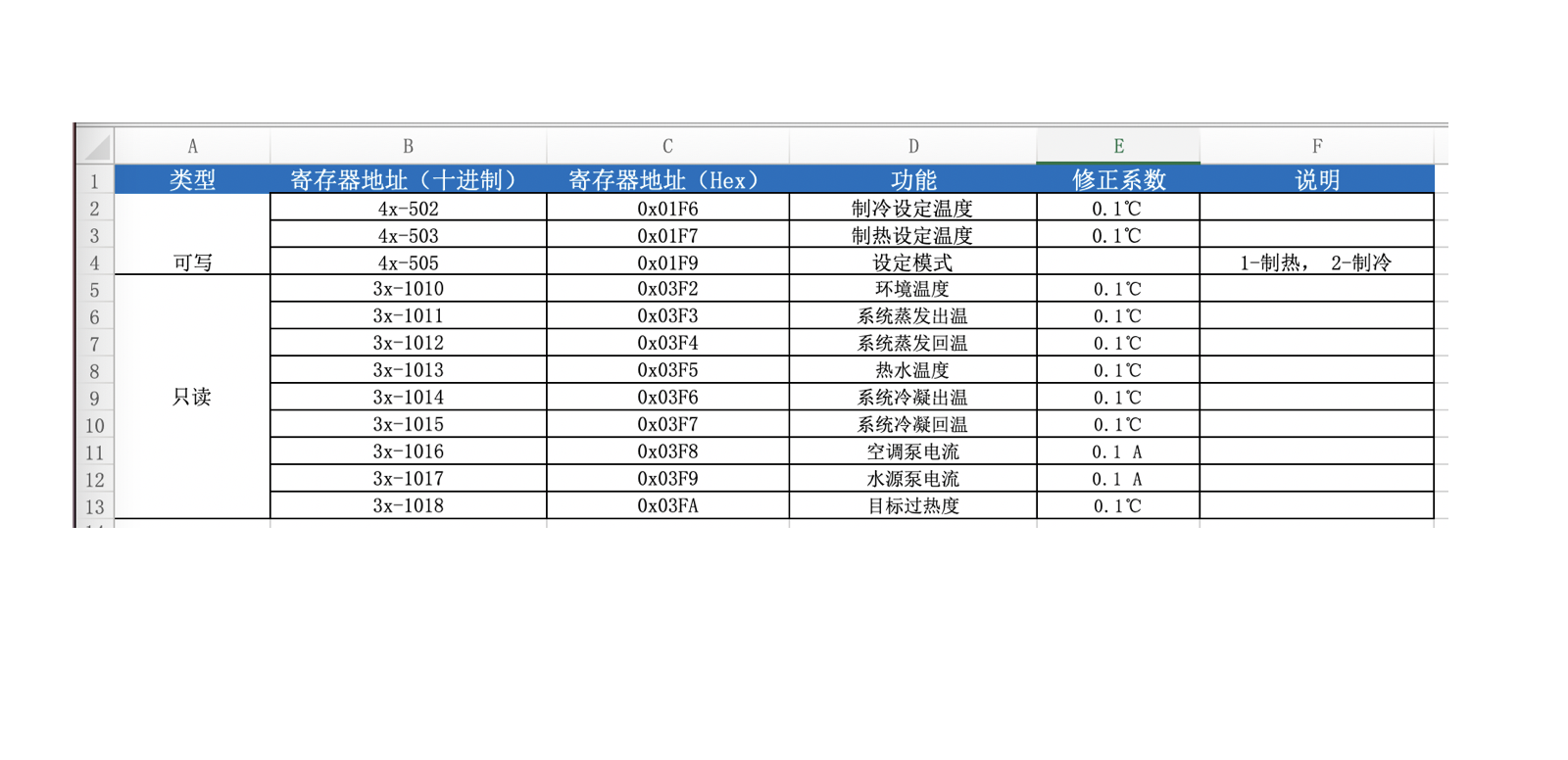

此控制器的主要点表定义截图 本例中实现的功能有

• 设备制冷温度设置和读取，制热温度设置和读取，模式设定和读取
• 环境温度、热水温度等变量的读取

需要轮询485寄存器的命令为：

• 01 03 01 F6 00 04 A5 C7 【制冷制热温度等】
• 01 03 03 F2 00 09 24 7B 【环境温度等】

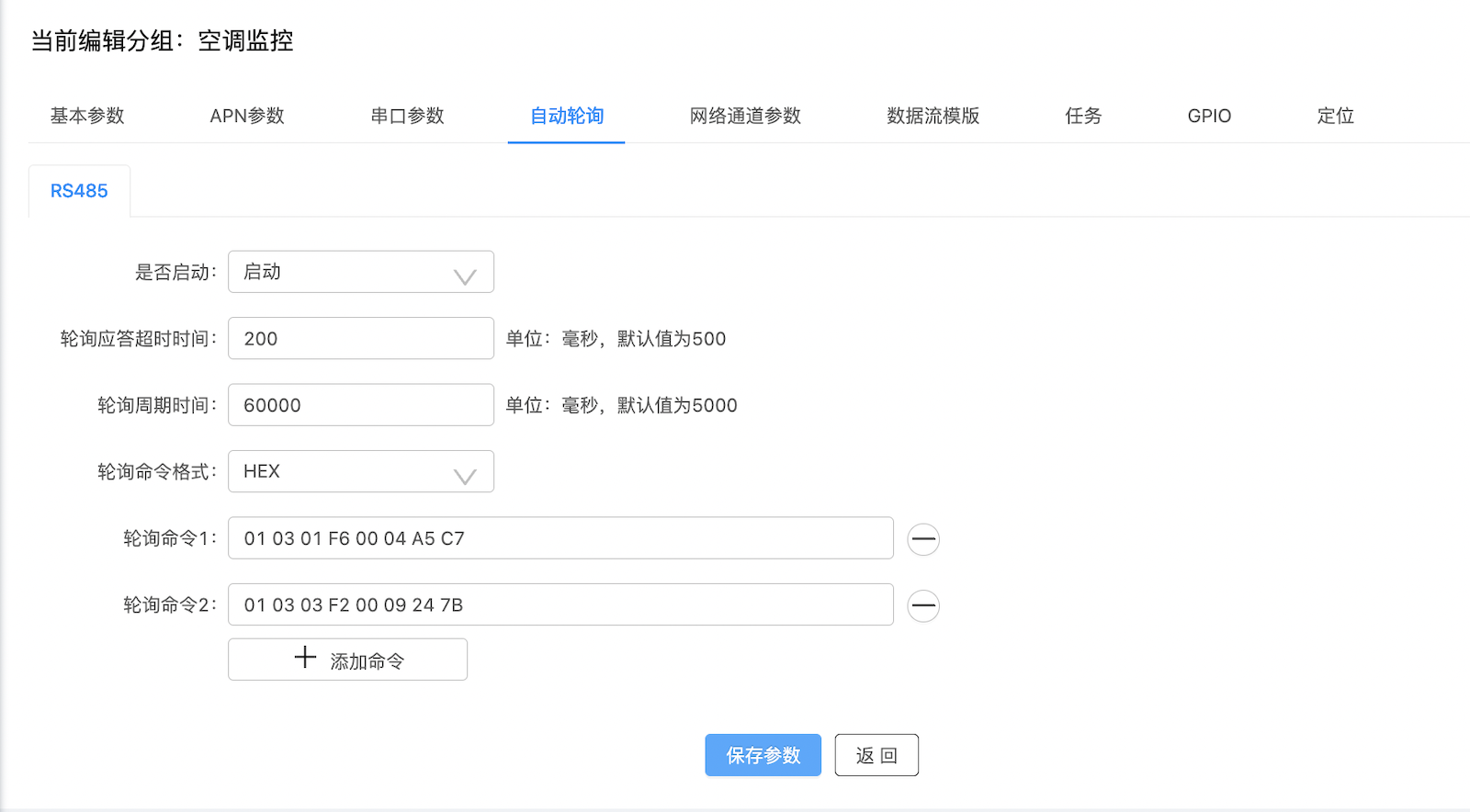

【4】 设置DTU轮询参数 设定应答超时时间200毫秒，轮询周期时间60000毫秒（60秒），设置轮询数据，如下图。

【5】 配置服务器信息： 点击参数配置->网络通道参数 配置通道1，如下图所示。

其中：

• 心跳包数据：TCP-PING
• 服务器地址：iot.di-link.com
• 服务器端口：1883
• 登录注册信息内容：REG_${IMEI} 保存参数生效。

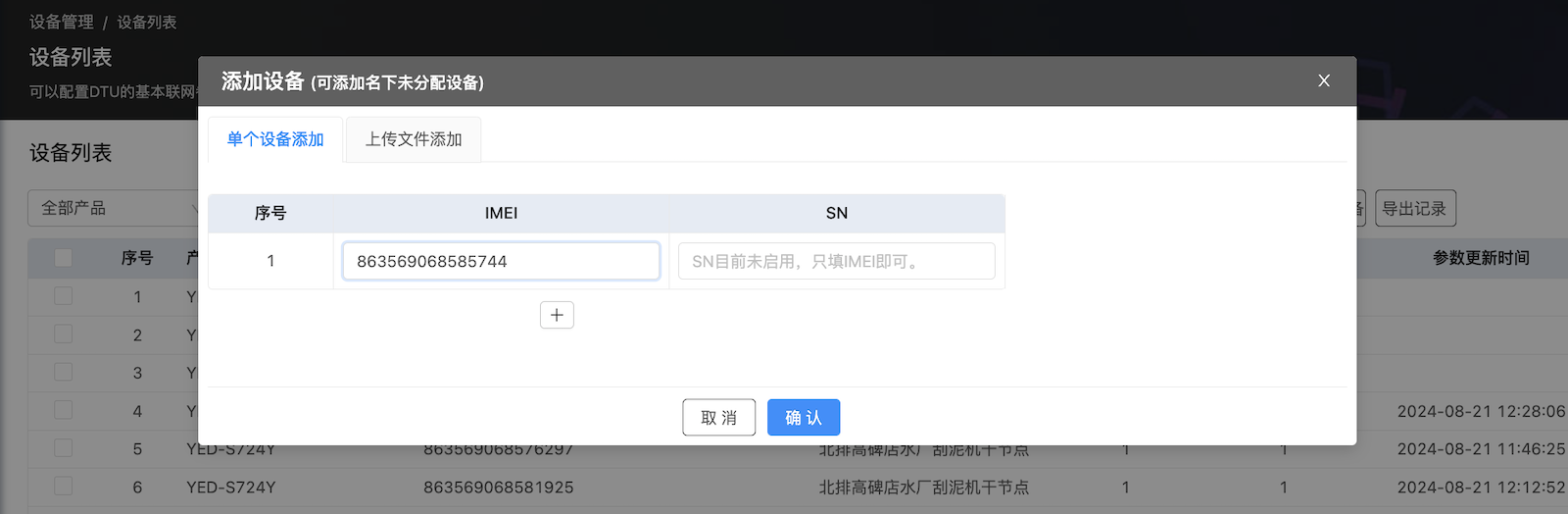

【6】 添加设备: 将设备IMEI添加到DTU配置平台。

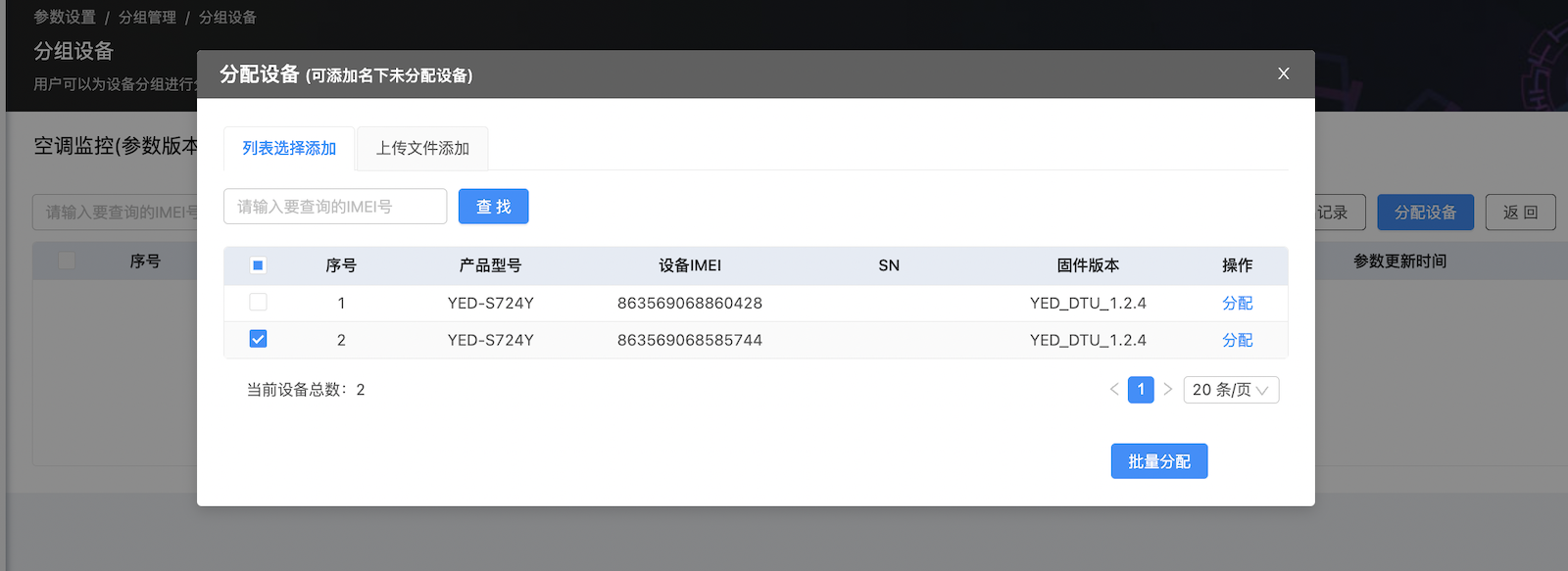

【7】 将设备分配到刚才创建的分组串口透传。

【8】 DTU接入SIM卡后上电后，会自动更新配置，然后连接可视化平台。

Step.4 连接DTU和空调控制器，也可以用串口工具模拟

• 将DTURS485模块连接空调控制器RS485口，请注意两个485接口的A线接A线，B线接B线。

Step.5 完成数据编排

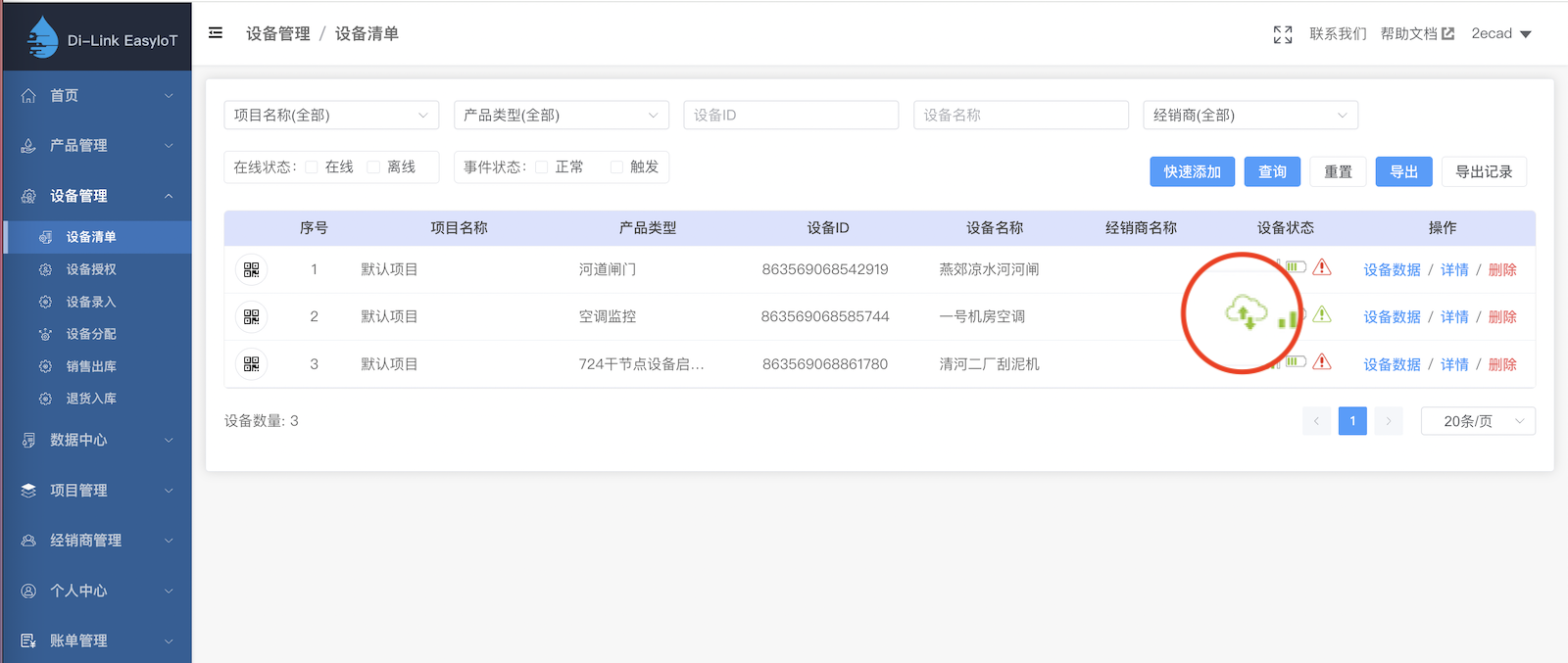

【1】设备上线： DTU定期轮询设备，设备回复数据后，被DTU透传到可视化平台，平台收到设备的数据后，会标记设备上线，如下图所示。

【2】原始数据显示： 点击此设备的查看设备数据，可以看到设备上报的原始数据，可以点击JSON/HEX切换按钮更改显示方式。

【3】协议编排： 此时数据并没有进行识别，仅是原始显示，点击原始数据后的编排操作，会自动跳转到产品->协议编排页面。

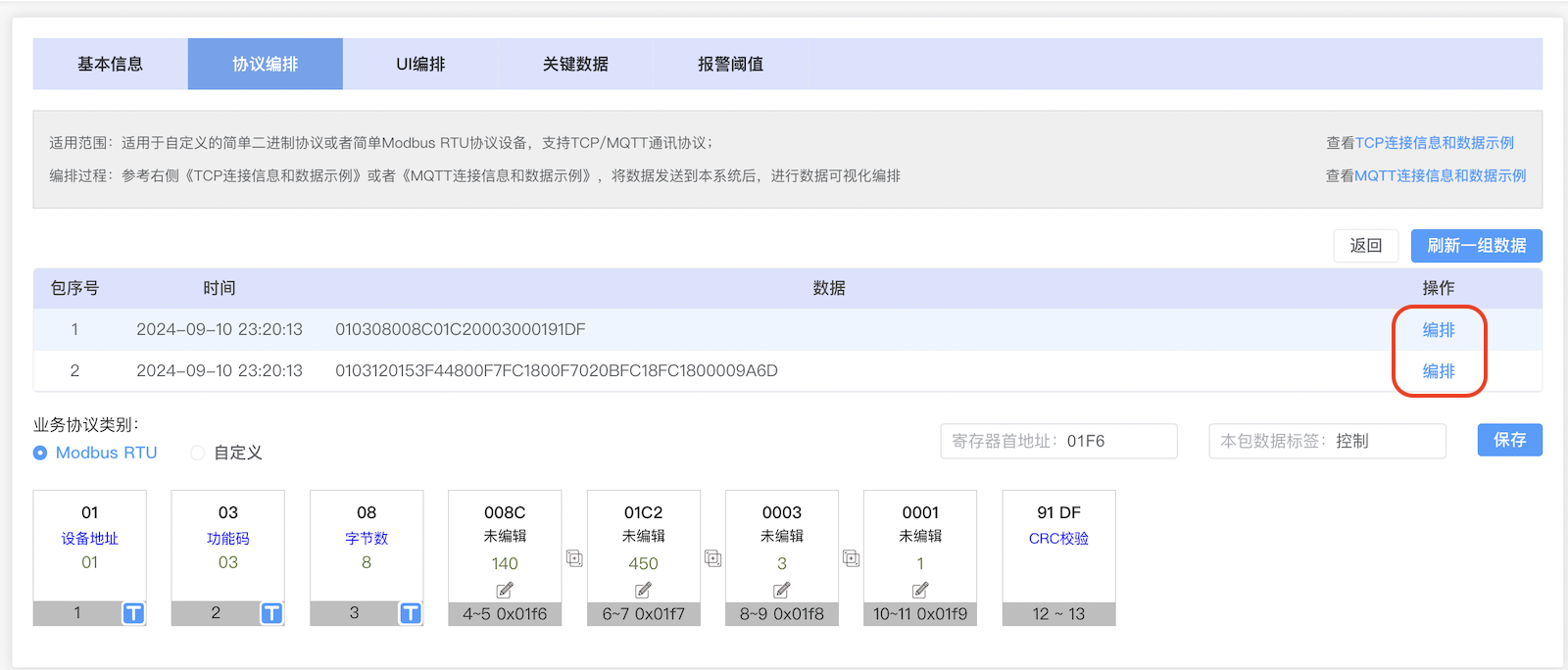

在编排页面，会自动刷新出设备上报的最后一组数据，一组数据中包含在DTU配置平台上设置的所有轮询数据帧， 如果数据显示不完整，可以点击刷新一组数据重新获取。 点击某帧数据，系统能自动识别是否是Modbus数据格式，如果识别成功，会按照Modbus格式分解数据，自动标注设备地址、命令字、字节数、数据、校验码。

【3.1】数据包对应： 系统获取的数据的帧顺序，和DTU配置的轮询顺序是一致的，也可以根据帧数据长度判断此帧数据对应的轮询数据， 结合设备的Modbus协议定义，点击对应的寄存器进行编辑，本例获取的一组数据为：

• 010308008C01C20003000191DF 对应的轮询数据为：01 03 01 F6 00 04 A5 C7 【制冷制热温度等】
• 0103120153F44800F7FC1800F7020BFC18FC1800009A6D 对应的轮询数据为：01 03 03 F2 00 09 24 7B 【环境温度等】

【3.2】编排第一帧： 第一帧数据为：010308008C01C20003000191DF ，点击此数据后的编排，根据协议定义， 设定寄存器首地址为01F6（不设定首地址也可以编排，设定后便与和协议对比查看），本包数据标签为控制，根据协议点击对应寄存器，完成本帧的编排。

【3.2.1】点击01F6寄存器，定义制冷温度，报警设置设定为报警且推送，注意修正系数为0.1，可写，如下图所示。

【3.2.2】点击01F7寄存器，定义制热温度，报警设置设定为报警且推送，注意修正系数为0.1，可写，如下图所示。

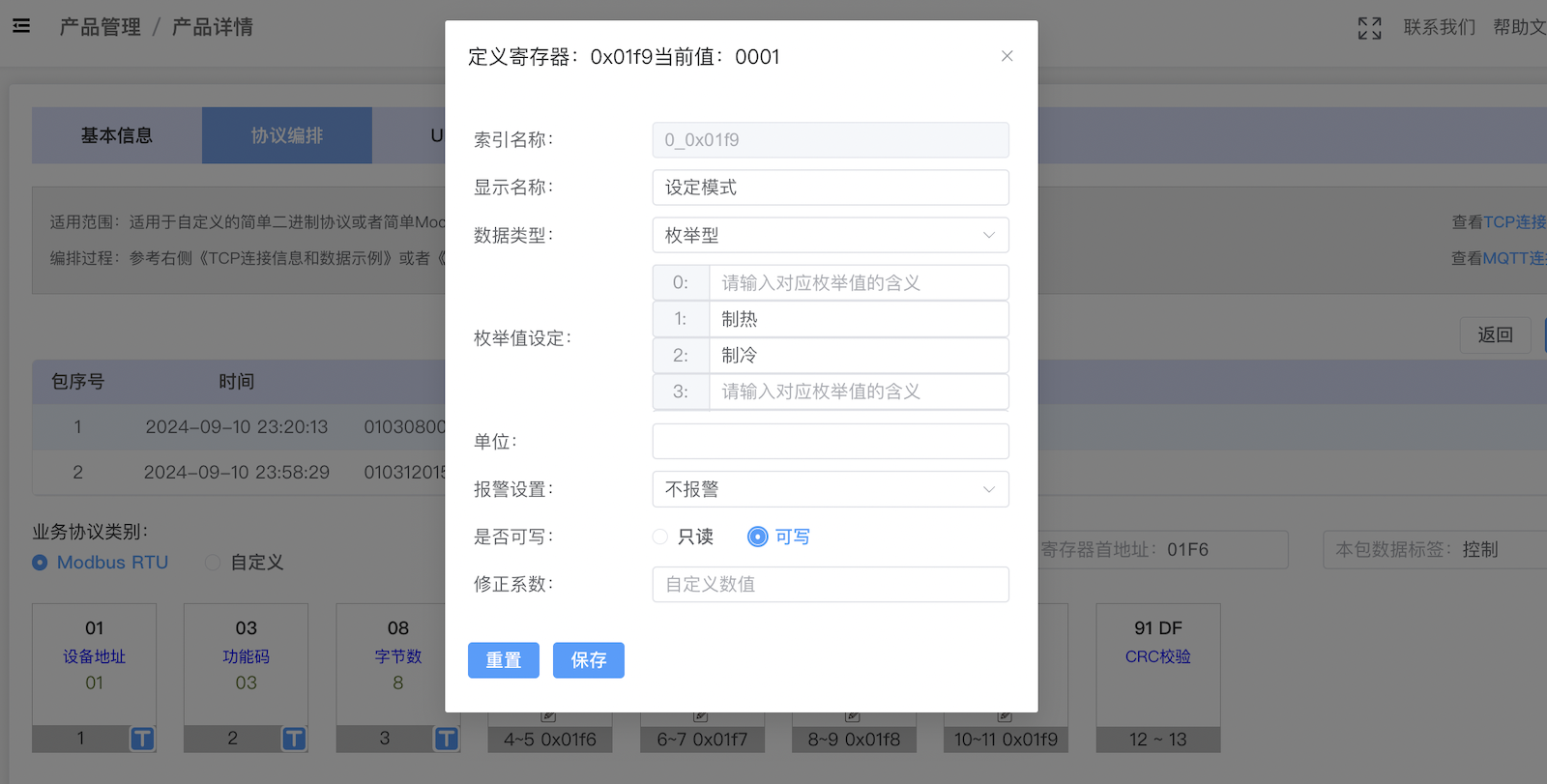

【3.2.3】点击01F8寄存器，定义设定模式，注意此变量使用枚举定义，可写，如下图所示。

• 说明：没有使用的寄存器可不用定义。

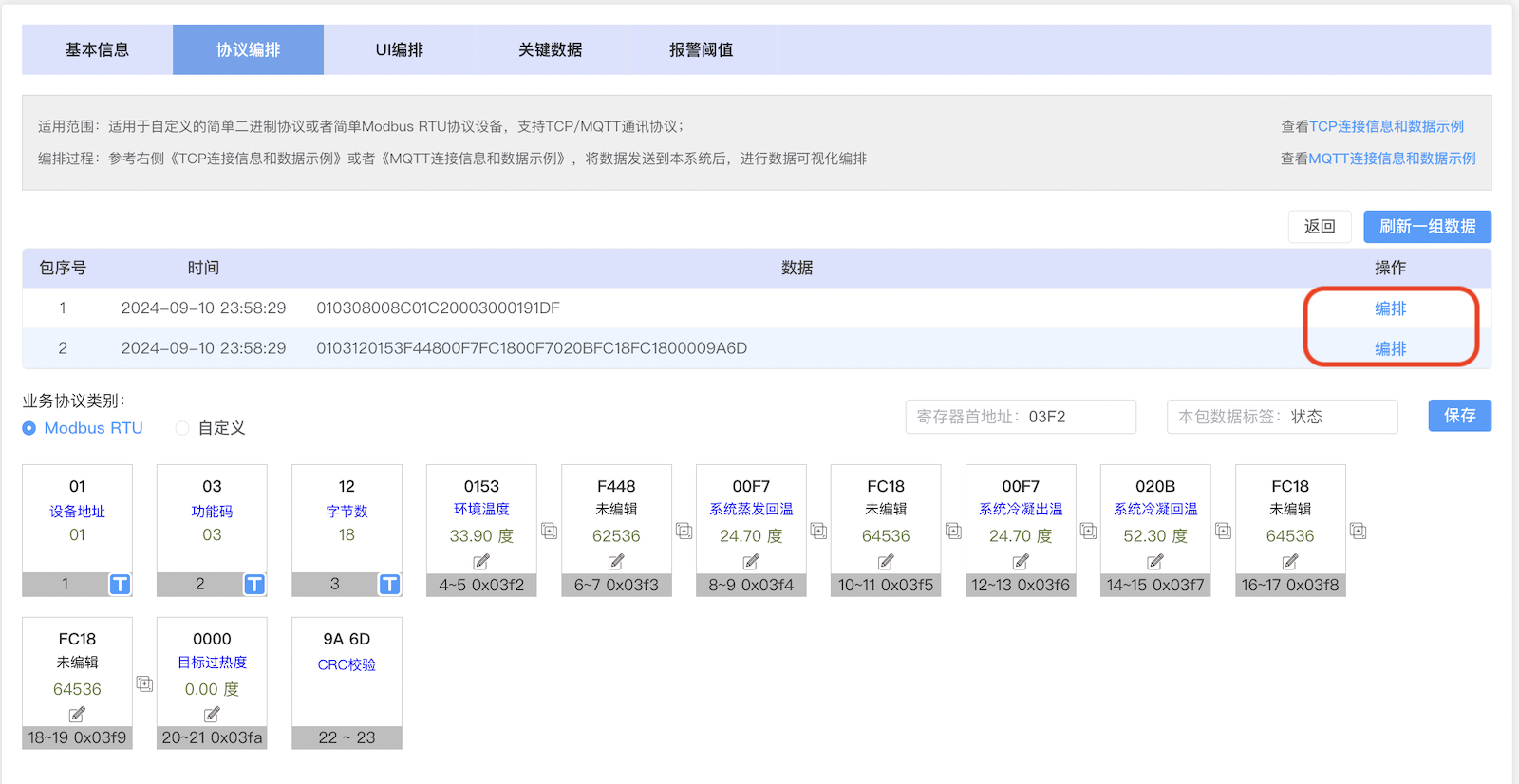

【3.3】编排第二帧： 第二帧数据为：0103120153F44800F7FC1800F7020BFC18FC1800009A6D，根据协议定义。 设定寄存器首地址为03F2（不设定首地址也可以编排，设定后便与和协议对比查看），本包数据标签为状态，根据协议点击对应寄存器，完成本帧的编排。

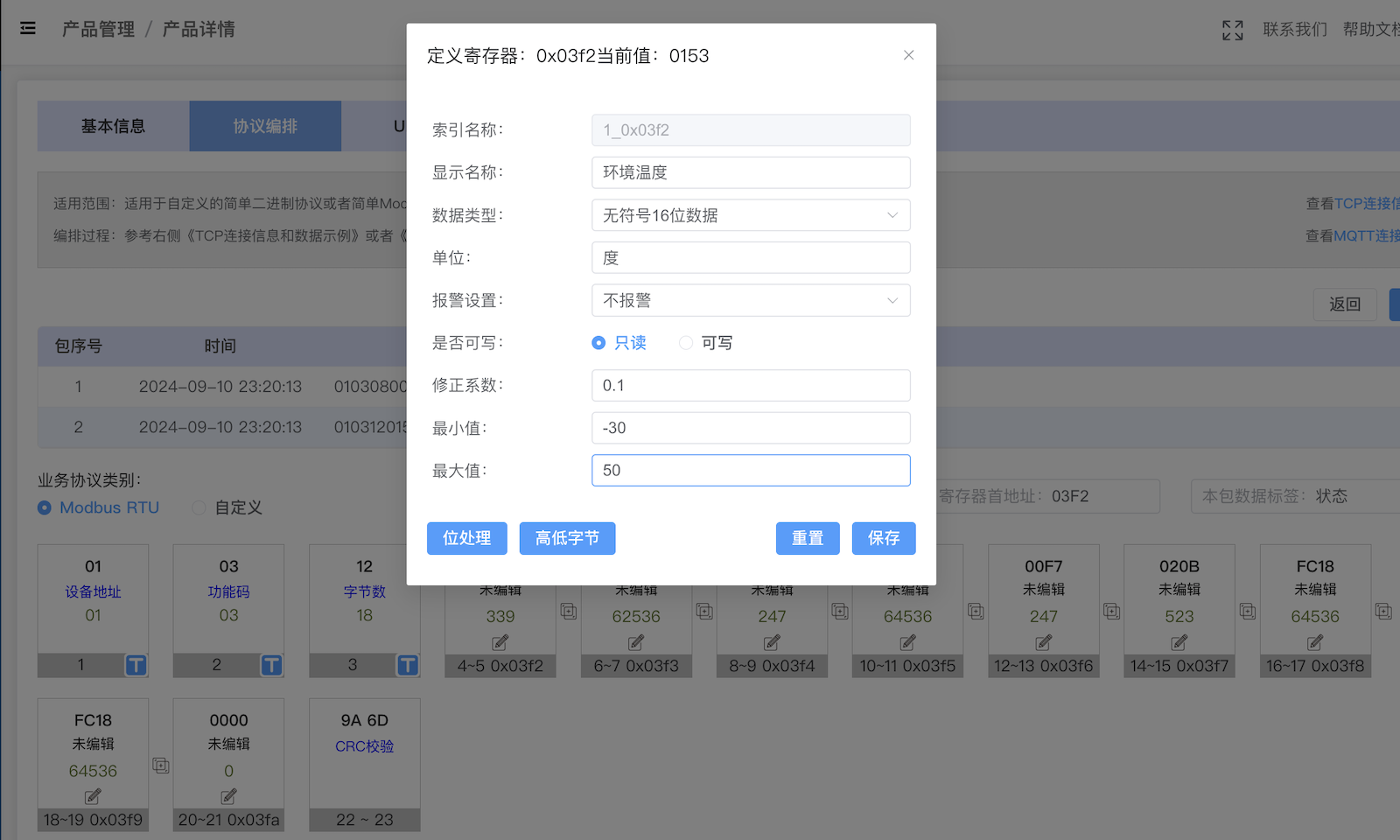

【3.3.1】点击03F2寄存器，定义环境温度，注意修正系数为0.1，如下图所示。

【3.3.2】参考环境温度，定义其他寄存器即可，部分传感器未接通，不使用这些数据即可 。

【3.4】特征值： 设置特征值(T图标)：Modbus格式的数据，会有系统自动设定特征值，包含设备地址、命令子、字节数，用于识别每帧数据； 如果某些帧的特征值相同，系统会根据帧所在顺序判别，此时可能会有一定的误判，建议用户修改轮询语句，保证每帧数据的特征值都不同。

保存后生效。

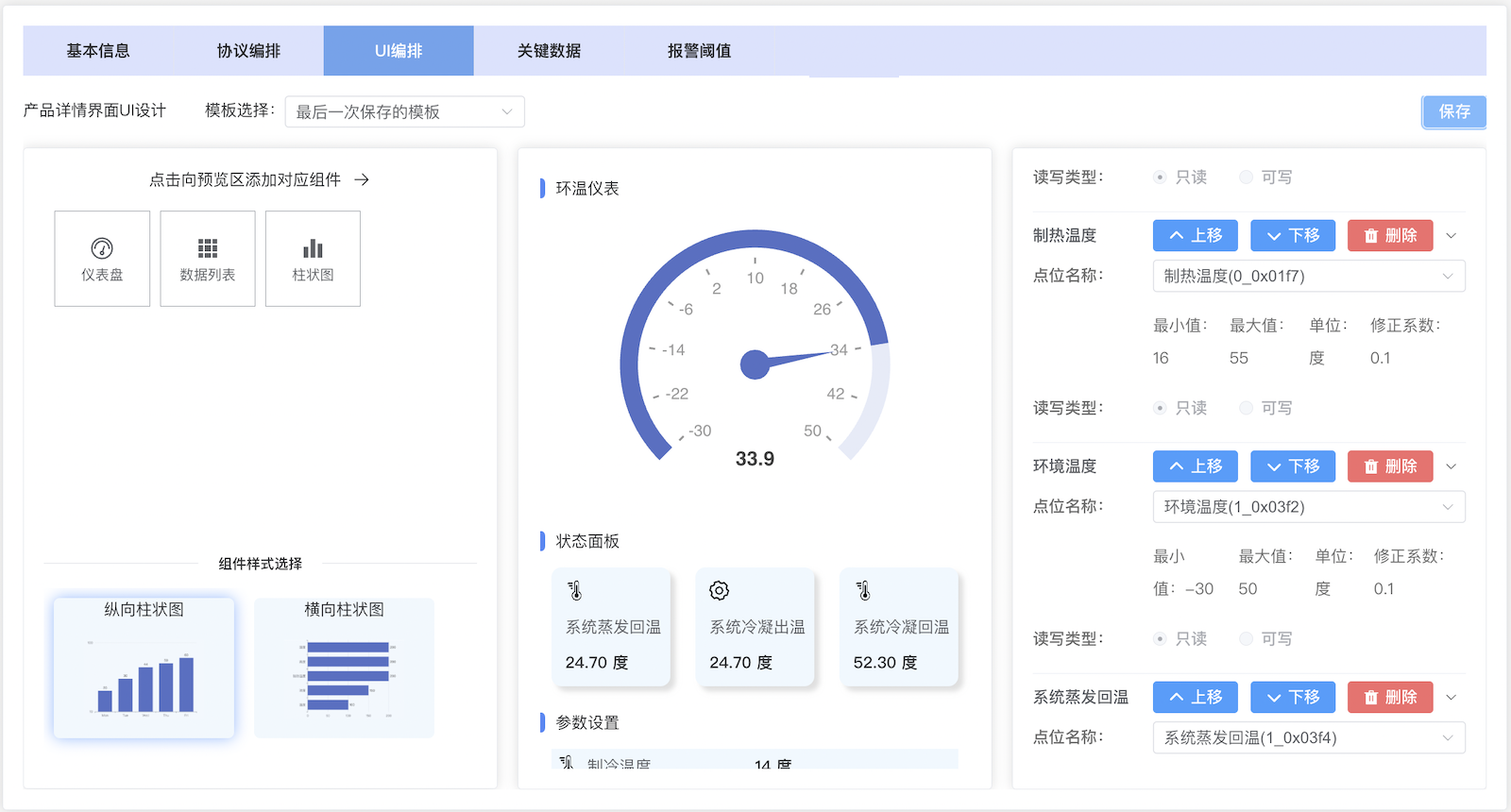

【4】UI编排： 点击UI编排, 可以创建小程序设备主控页面模版，本例可参考下图进行配置。 此页面如果无法满足实际需要，可以定制完成。 编排完成后，小程序会按照编排的模版进行页面显示。

【5】关键数据： 点击关键数据，选择变量后，系统即可实时保存变量数据。

• 被设置了关键数据的变量，会实时完成解析，并保存到数据库，形成曲线数据。
• 一个产品中，关键数据最多30个，默认保存90天。
• 本例中，设置环境温度、系统蒸发回温、系统冷凝出温、系统冷凝回温、制热温度、制冷温度为关键数据。

【6】报警阈值： 点击报警阈值，选择设置了报警属性的参数，设定阈值低报参数和阈值高报参数。

Step.6 设备出库，小程序绑定

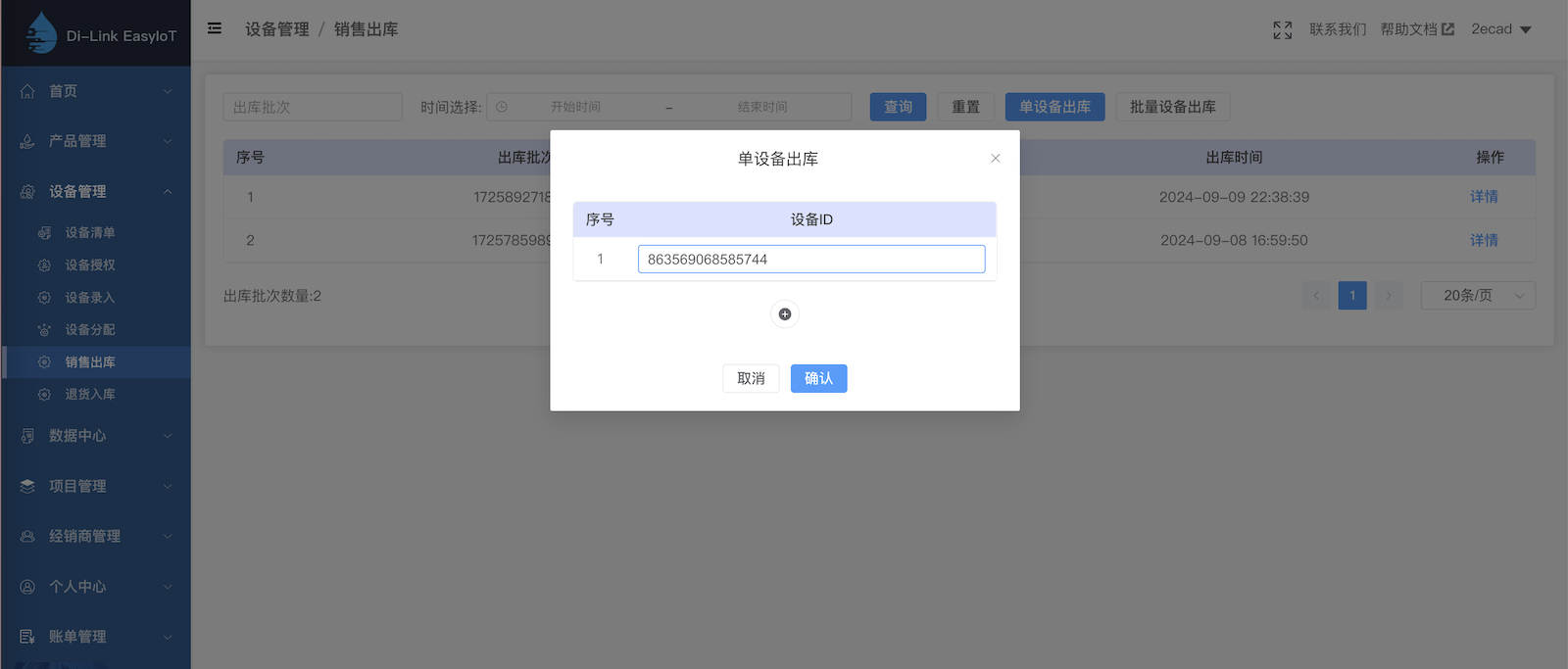

【1】销售出库：进入设备管理->销售出库，点击单设备出库，输入设备IMEI后点击确认，设备即可被终端用户小程序绑定。

• 如果用户退回设备，可执行退货入库清除设备的使用信息，可再次出库使用。

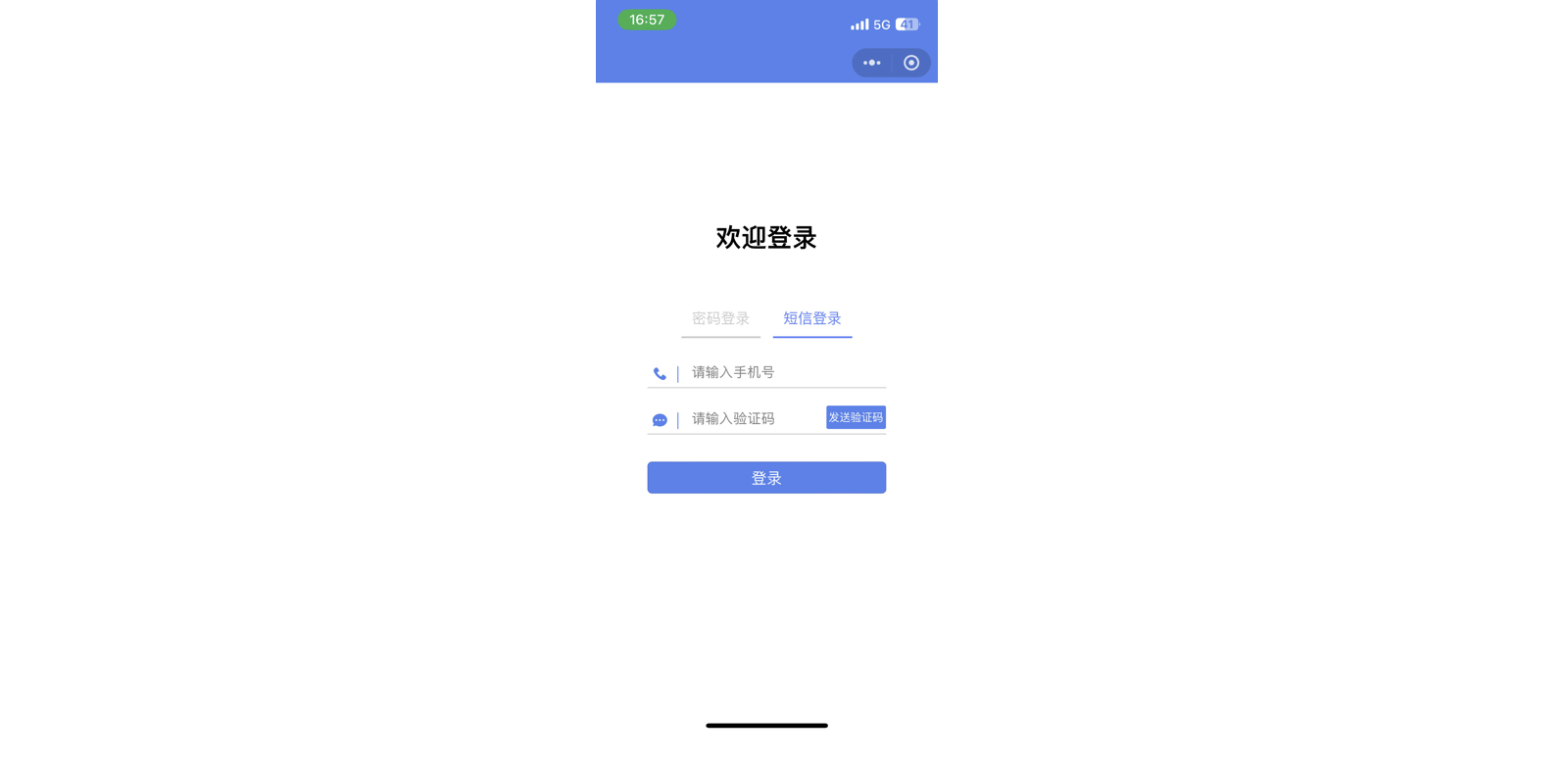

【2】小程序：微信小程序搜索“水滴芯”（示例小程序，可定制），验证码登录

• 重要说明：web系统的使用者是厂家或经销商，非终端用户，小程序使用者是终端用户，web账户和小程序账户互不相通。
• 一个手机号可同时注册web账号（厂家或经销商）和小程序账号（终端用户），两个账号独立。

【3】绑定设备：点击设备添加按钮，使用微信直接扫描设备二维码，即可完成设备绑定，也可以使用水滴芯小程序里的添加设备功能扫描二维码完成绑定。

• 设备二维码使用设备IMEI生成，可视化平台中的设备列表处可以显示设备二维码。

绑定后，设备出现在设备列表，如果设备300秒（可调）没上报数据，会设置设备离线。

【4】项目设置: 小程序上进入项目->默认项目 ，长按项目二维码，完成项目关注，可接收微信消息。 如果需要其他用户关注项目，只需要把项目二维码发送给用户用微信识别即可。 刷新后，可显示最新关注此项目的微信用户。 添加手机联系人，可接收电话短信消息, 可添加多人手机。

Step.7 效果测试

• 需保证有足够余额，电话0.15元/条，短信0.1元/条，微信免费。
• 新注册用户会赠送1元费用，用户可在小程序->我的->账户余额中完成充值，费用不足时，无法完成电话和短信推送，只可完成微信公众号推送。

空调控制器上电后，DTU会按照设定的轮询语句定期查询数据，并将收到的数据回传给可视化平台；可视化平台根据设定的解析规则实时解析数据， 处理报警消息；

• 当设定的制冷温度低于设定的阈值下限（18度）或者高于阈值上限（28度）时，会触发报警推送。
• 当设定的制热温度低于设定的阈值下限（30度）或者高于阈值上限（50度）时，会触发报警推送。
• 如果控制器支持状态（故障）位，可以将关键状态位设定为开关量且报警推送，获取设备的实时关键状态。

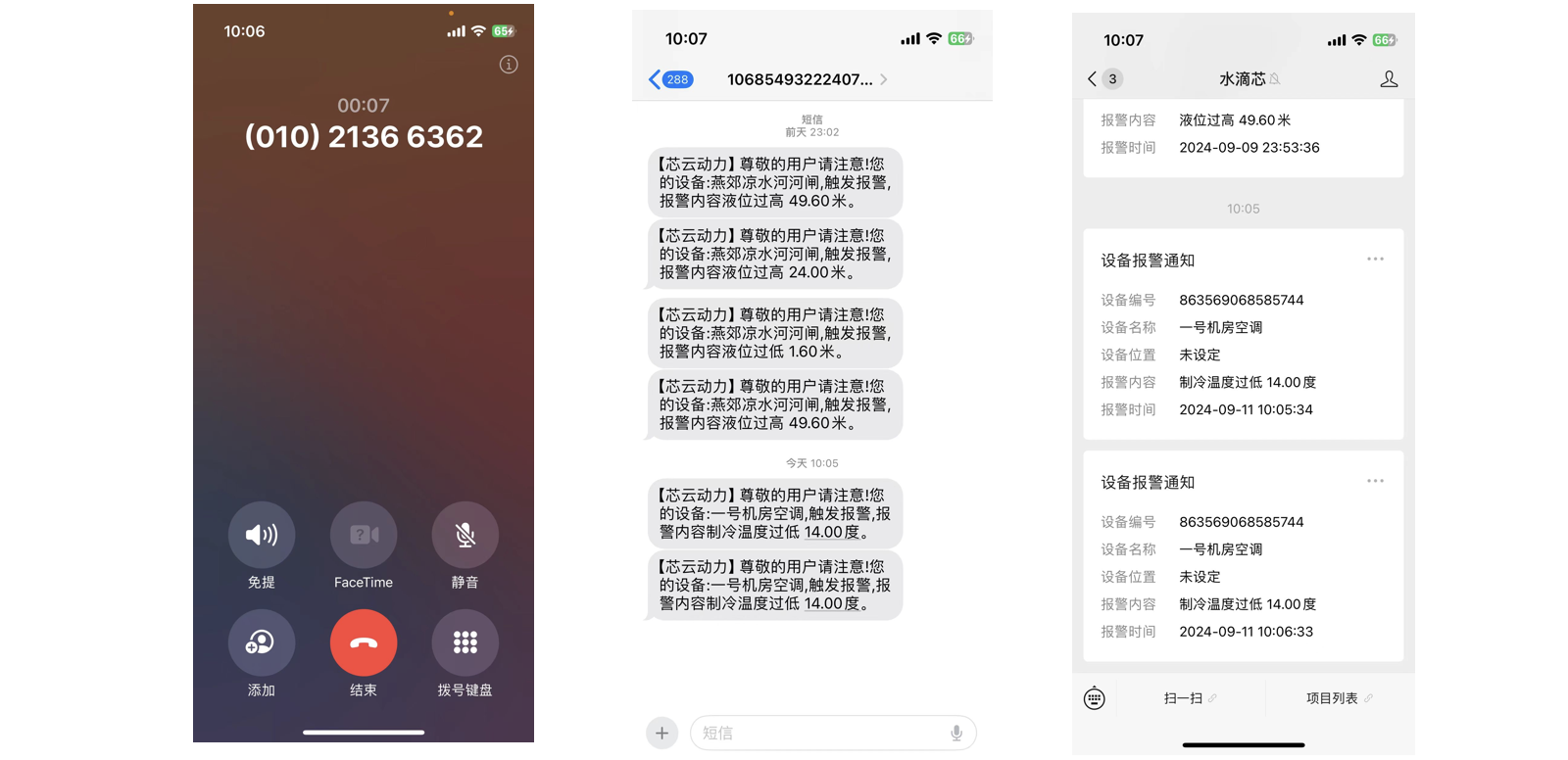

【1】报警消息接收。

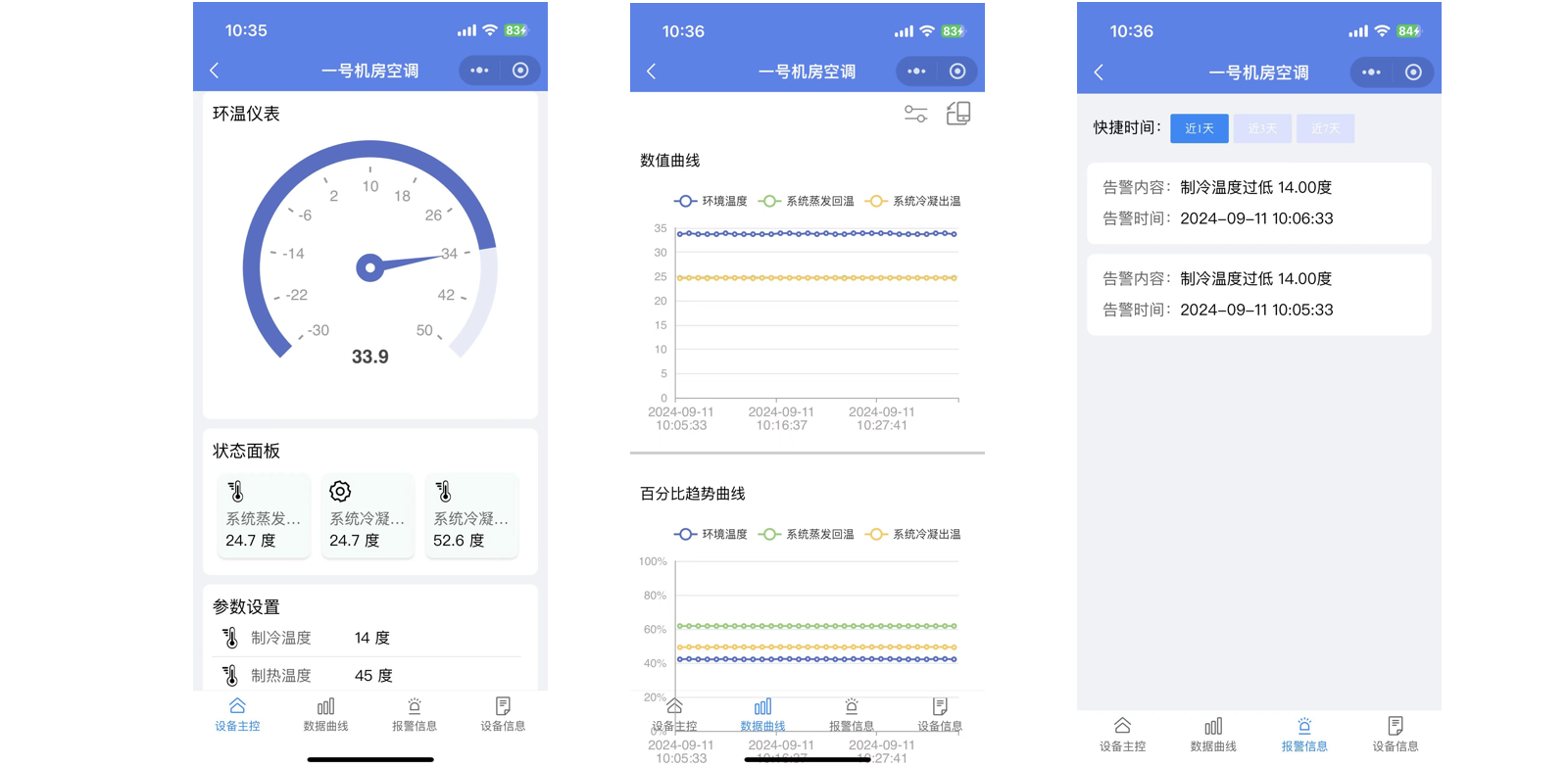

【2】小程序查看设备当前数据、曲线数据、报警信息。

【3】后台查看设备曲线数据

【4】后台查看设备报警信息

【5】后台查看设备原始日志

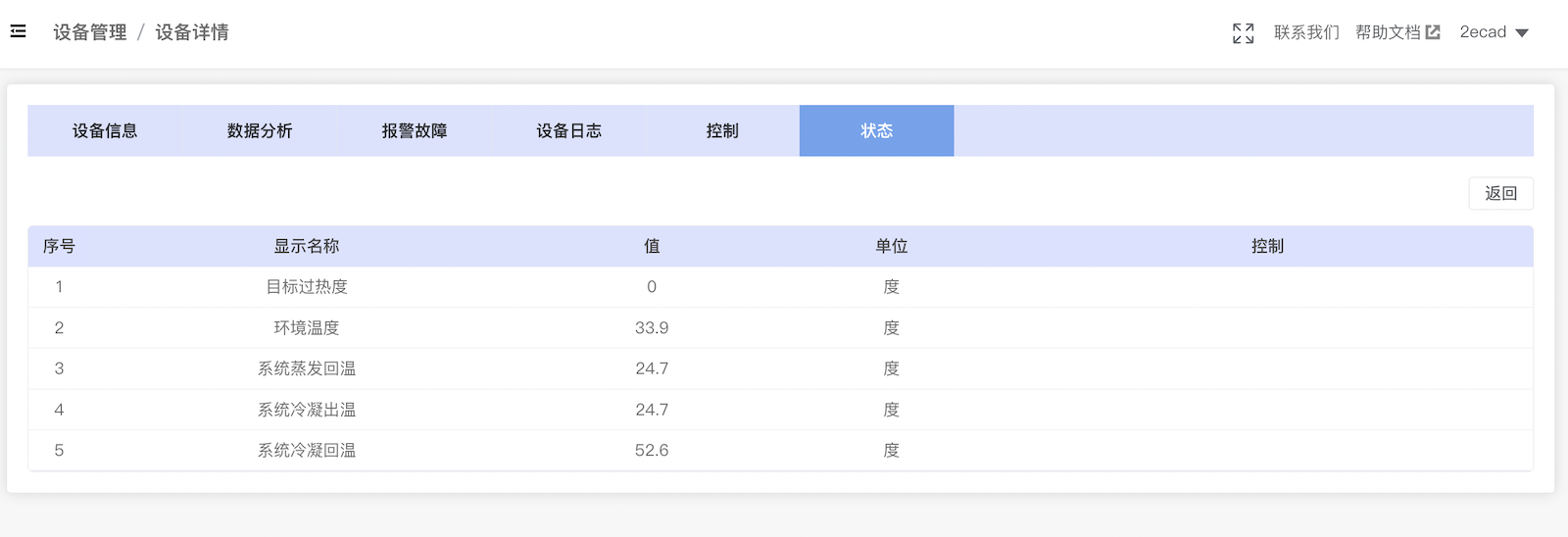

【6】后台查看设备当前数据

复杂设备接入

复杂类型的Modbus设备，可以使用Excel表格编排点表，上传表格完成解析解析，系统会自动计算所需要的轮询数据

• 复杂设备接入需要一定基础的Modbus协议知识，用户可联系我们协助完成对接，也可以参考以下介绍自行对接。

Step.1 获取设备协议

一般复杂类设备会提供比较详细的寄存器定义文档，如下图所示的协议片段：

Step.2 编排协议表格

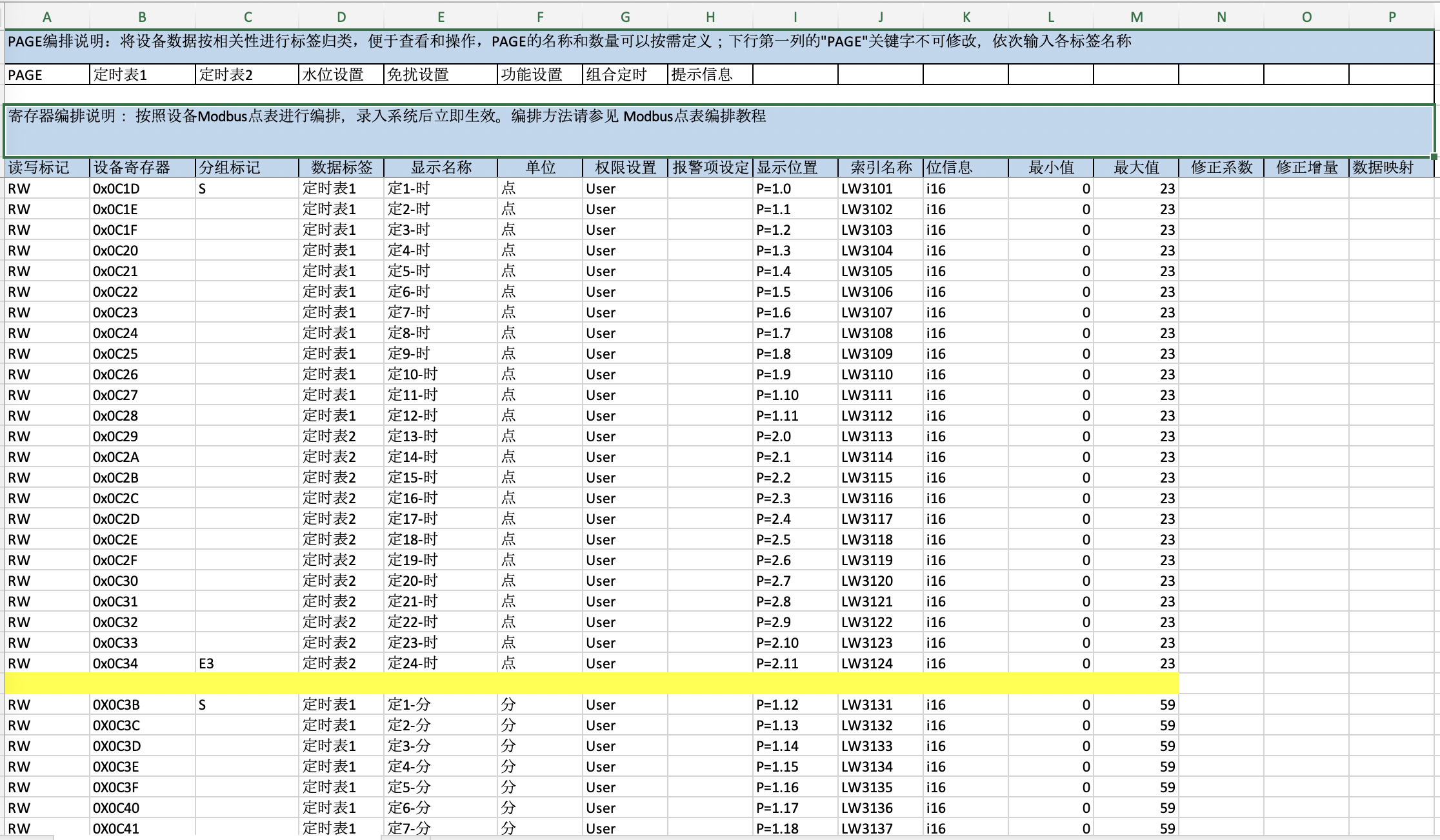

按照示例表格，将所需要的寄存器编排到协议表格中

Step.3 定义产品，录入协议

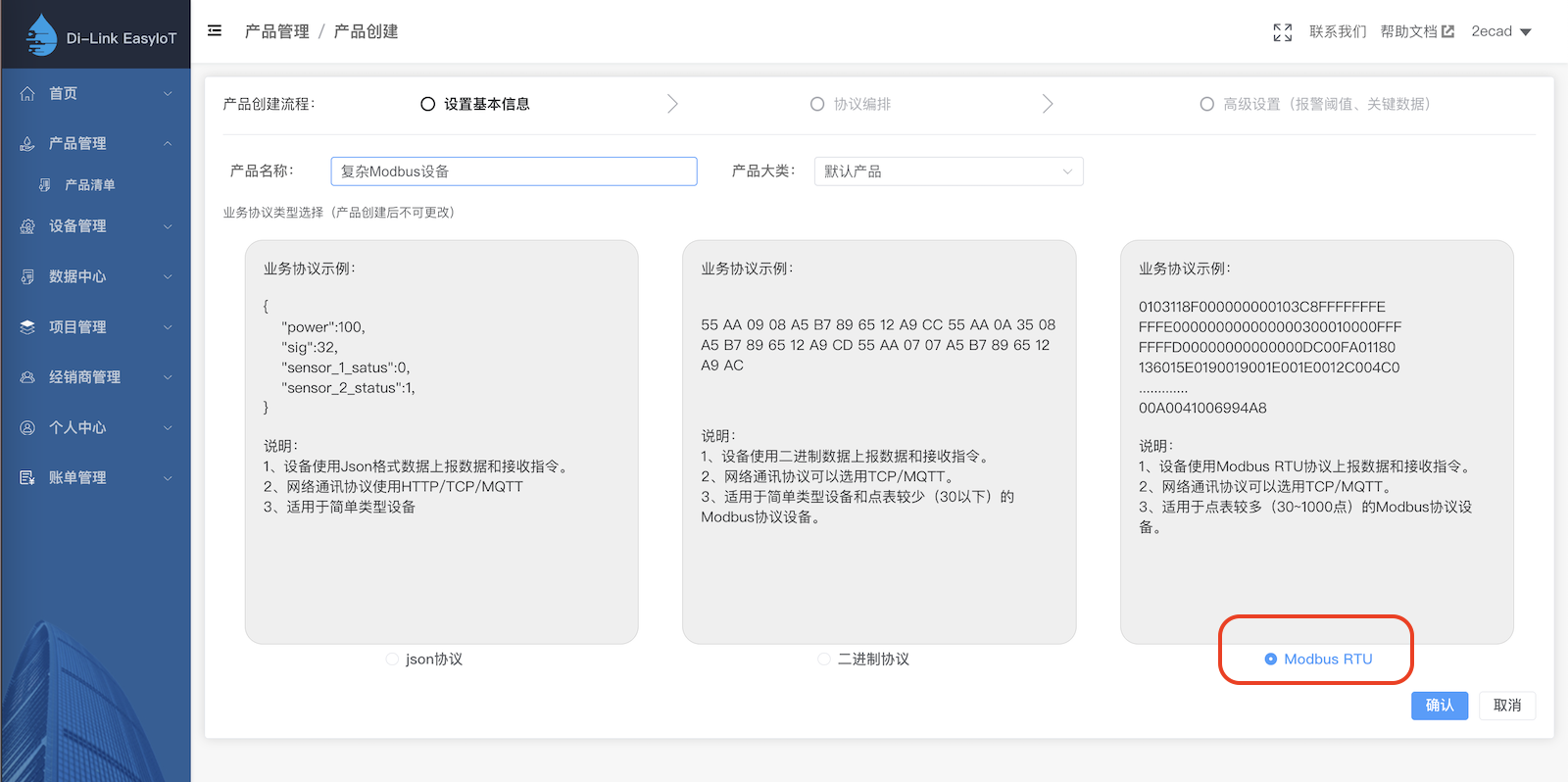

在可视化平台定义好产品，定义产品时，选择Modbus RTU类型，如下图。

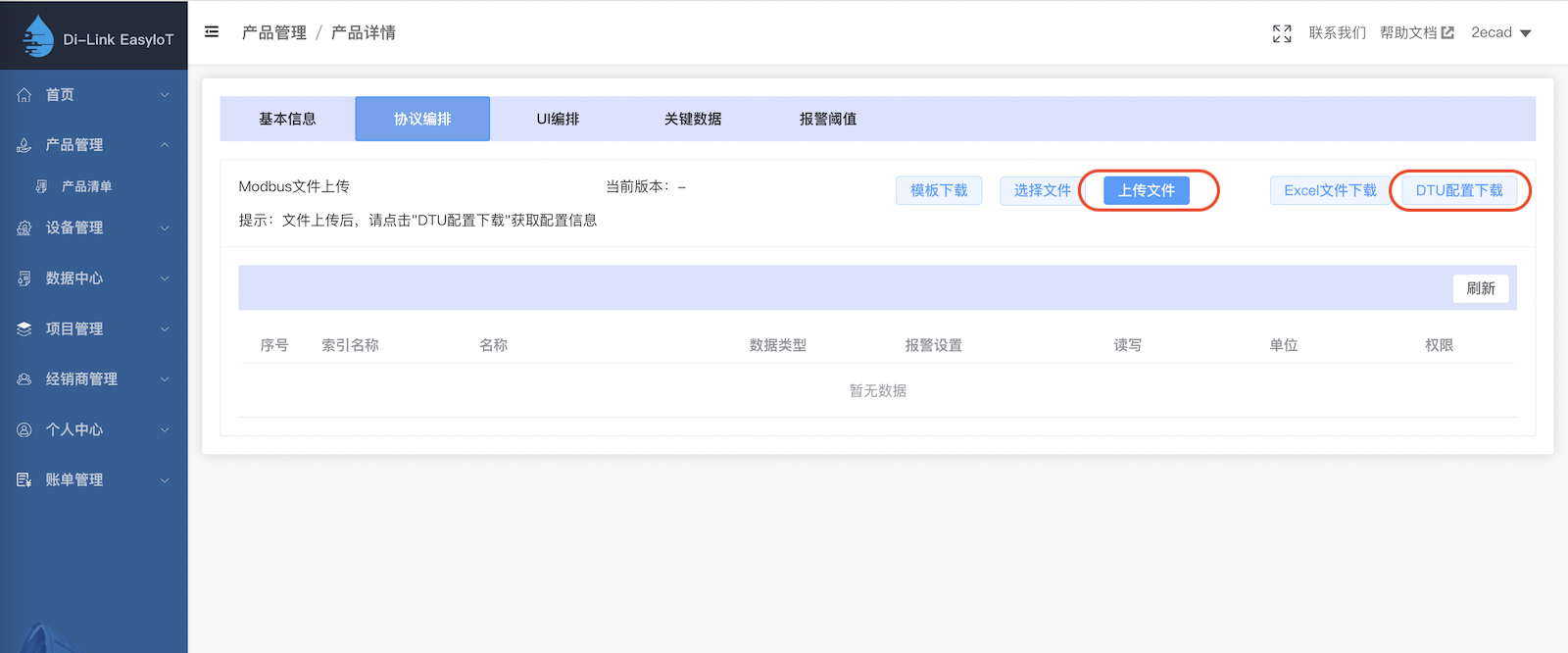

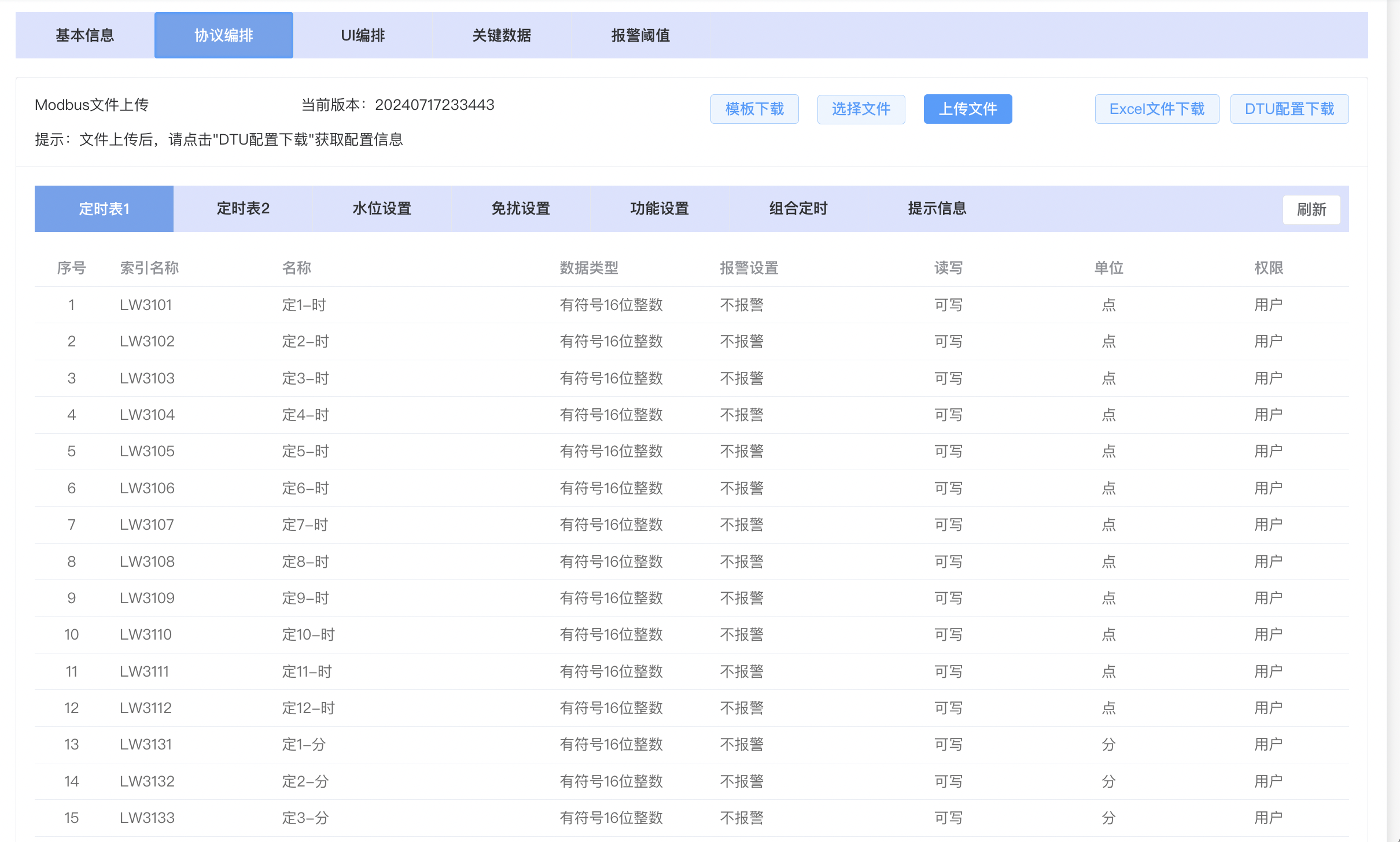

在产品的协议编排页面录入表格

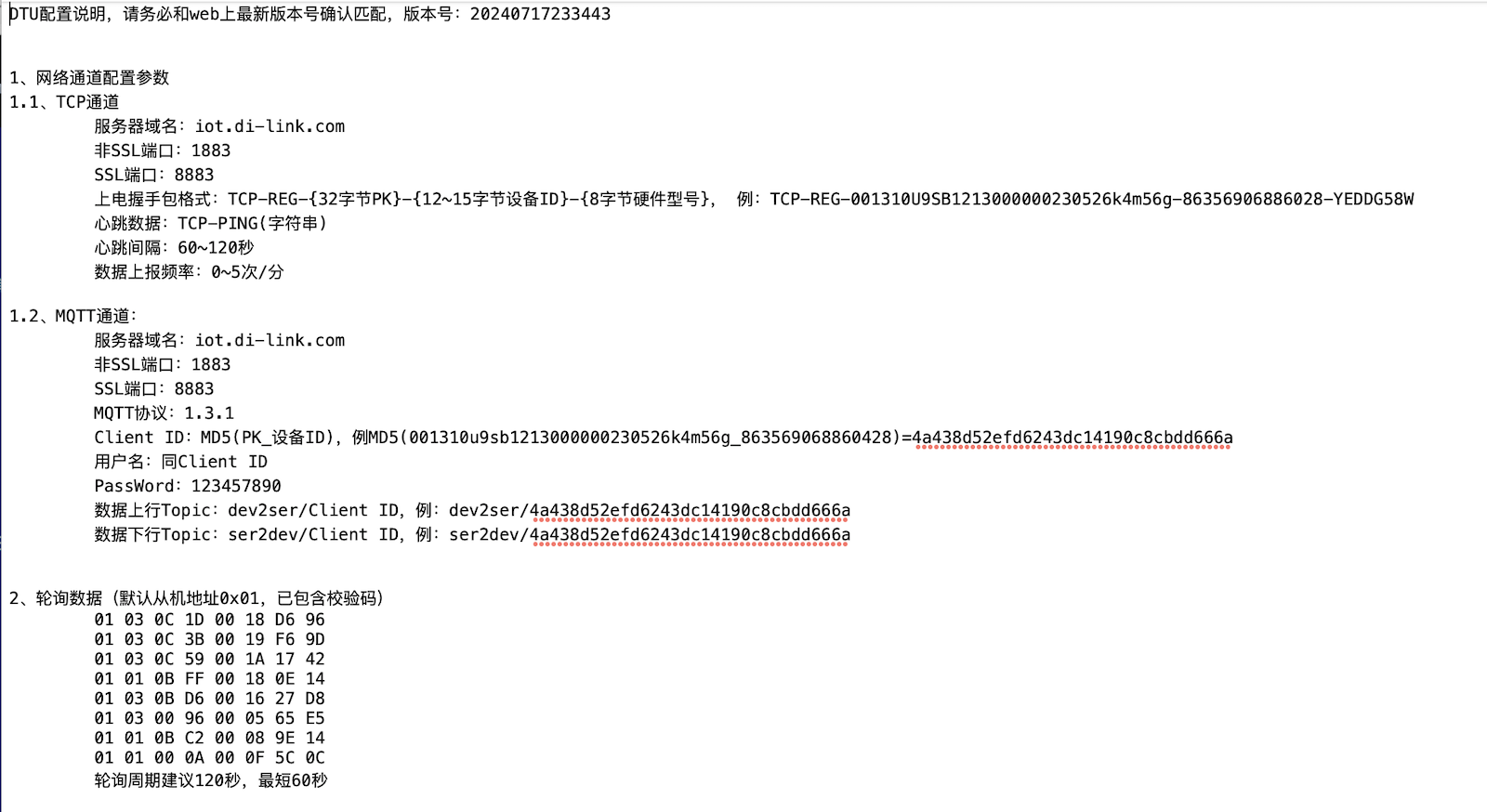

录入编排的excel表格，系统解析表格后生成产品协议，并自动生产DTU配置参数，点击下载获取

可根据DTU配置参数进行DTU平台的配置

Step.4 录入设备使用

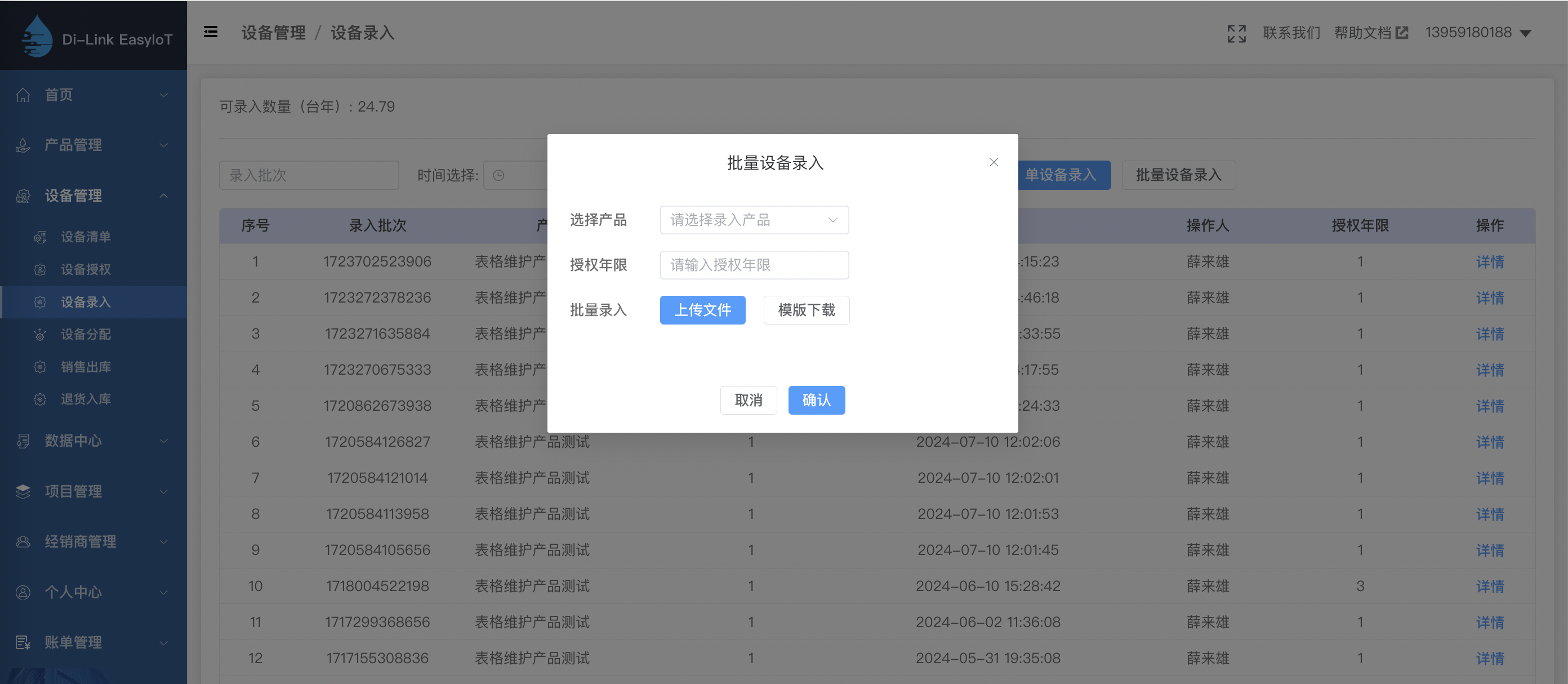

在可视化平台录入设备，选择对应的产品，输入设备IMEI后，即可出库绑定使用。

• 录入设备时，需要有足够的授权数量，授权数量不足时可线上采购授权快速完成，也可线下执行采购合同。

任务脚本

某些应用场景，需要使用任务功能满足需求，典型的需求包括：

• 获取DTU的MAC（IMEI），显示在屏幕上，方便扫码绑定。
• 获取RTC时钟，校准本地设备。
• 加快本地485数据的轮询速度，但是使用变化上报，提高数据的同步速度，且减少流量。
• 使用定时上报全状态、网络重联上报全状态，用于保持设备状态完整。
• 获取网络连接状态，显示在本地屏幕上，方便查看。
• ...

在支持任务的DTU型号上，上述需求均可以完成，请联系我们 (opens new window)沟通任务需求。
