实例简介

使用支持RS485或者RS232串口的DTU，透传设备二进制协议，二进制数据在云端进行图形化编排解析后即可正常呈现设备数据，处理数据中的报警消息，关键数据。

预期效果

• 设备协议不更改，平台主动适配设备协议，快速完成协议解析。
• 设备上报数据，web页面、小程序可实时呈现设备状态，设备原始数据可保留，可解析，关键数据可保存，可绘制数据曲线。
• 可定义报警变量，触发报警后可发出电话、短信、微信报警。

实例设备

所有支持串口透传的DTU均可完成本示例，本例中使用YED DG724W 型号（导轨安装）DTU，模拟河道闸门的拉力、水位、流量数据的解析和展示。

接入过程

Step.1 进入可视化平台

登录可视化平台 (opens new window)，点击免注册快速开始快速进入系统。

• 免注册进入系统一般用于快速产品验证，不建议正式使用，正式使用时请使用短信登录（登录即注册），设定密码后可以使用手机号和密码登录。
• 当更换浏览器后，免注册登录的默认ID会变更，同一电脑同一浏览器可反复登录，免注册登录的ID保持不变（如果电脑外接设备后，可能导致免注册登录ID发生变化）。

Step.2 快速接入

输入DTU的IMEI，点击新建产品，输入产品名称（河道闸门），按照本页提示的TCP协议方式配置DTU。

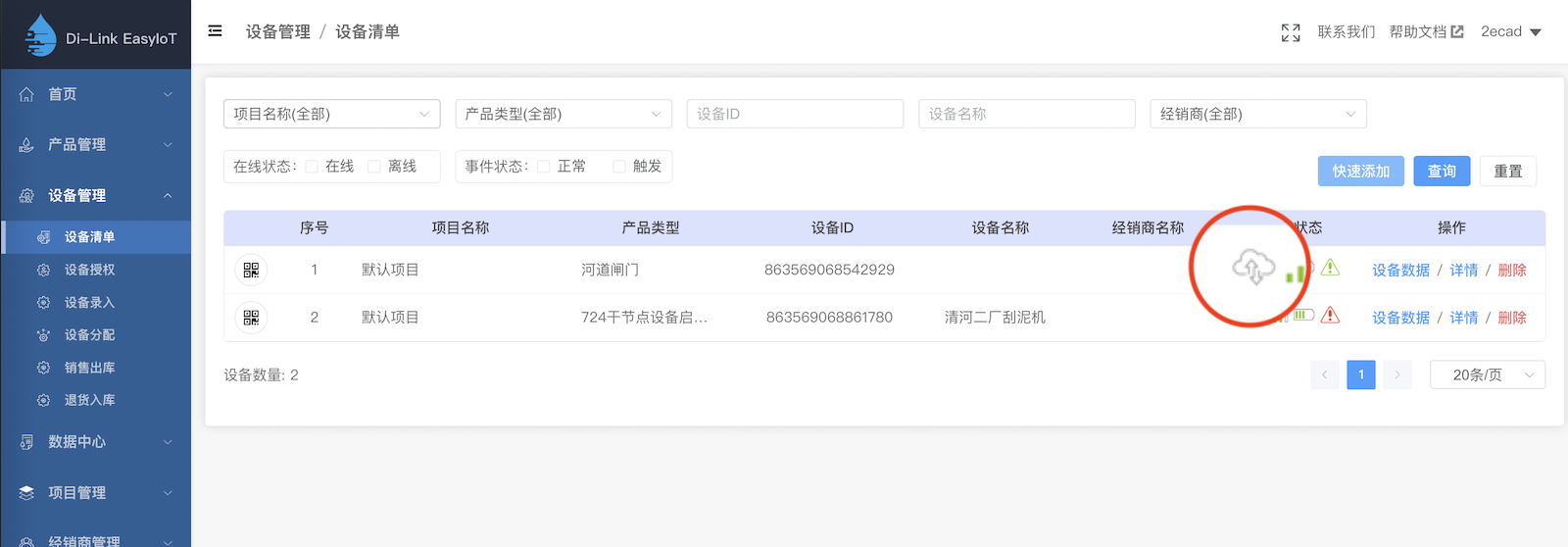

添加后设备出现在设备列表，此时设备处于离线状态

Step.3 配置DTU参数

• 说明：本步骤(Step3)在银尔达DTU配置平台操作完成, 银尔达DTU配置平台与可视化平台账号各自独立，请单独注册使用。

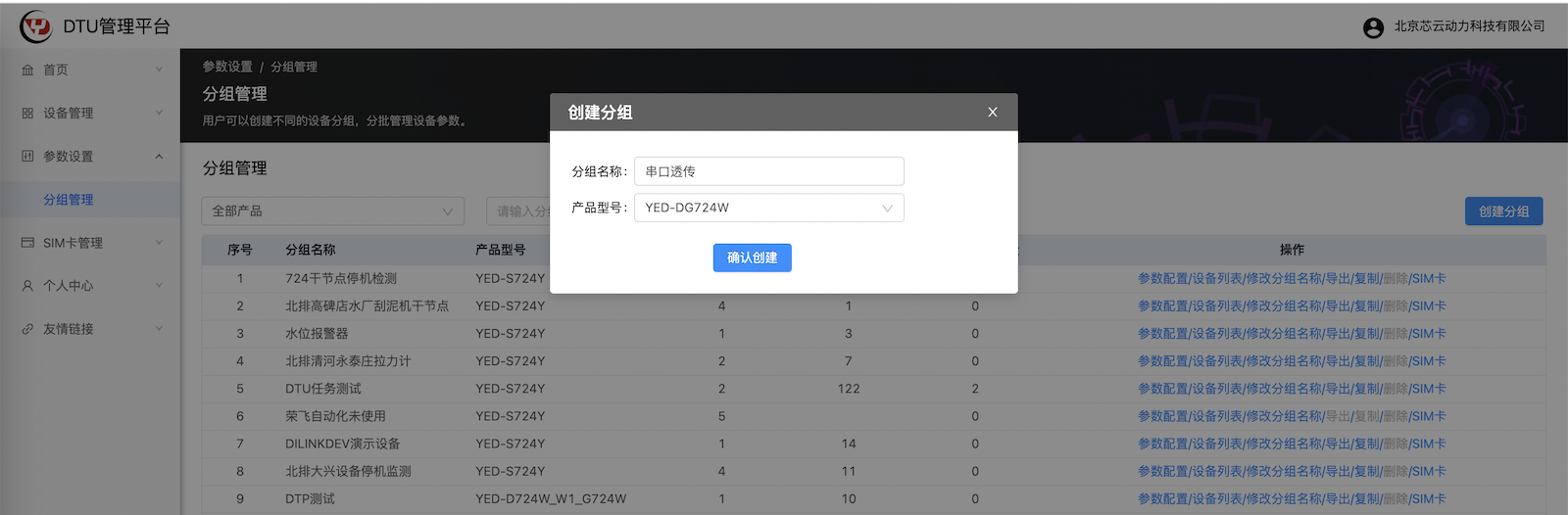

【1】登录DTU配置平台：银尔达DTU配置平台 (opens new window)，点击分组管理创建分组串口透传。

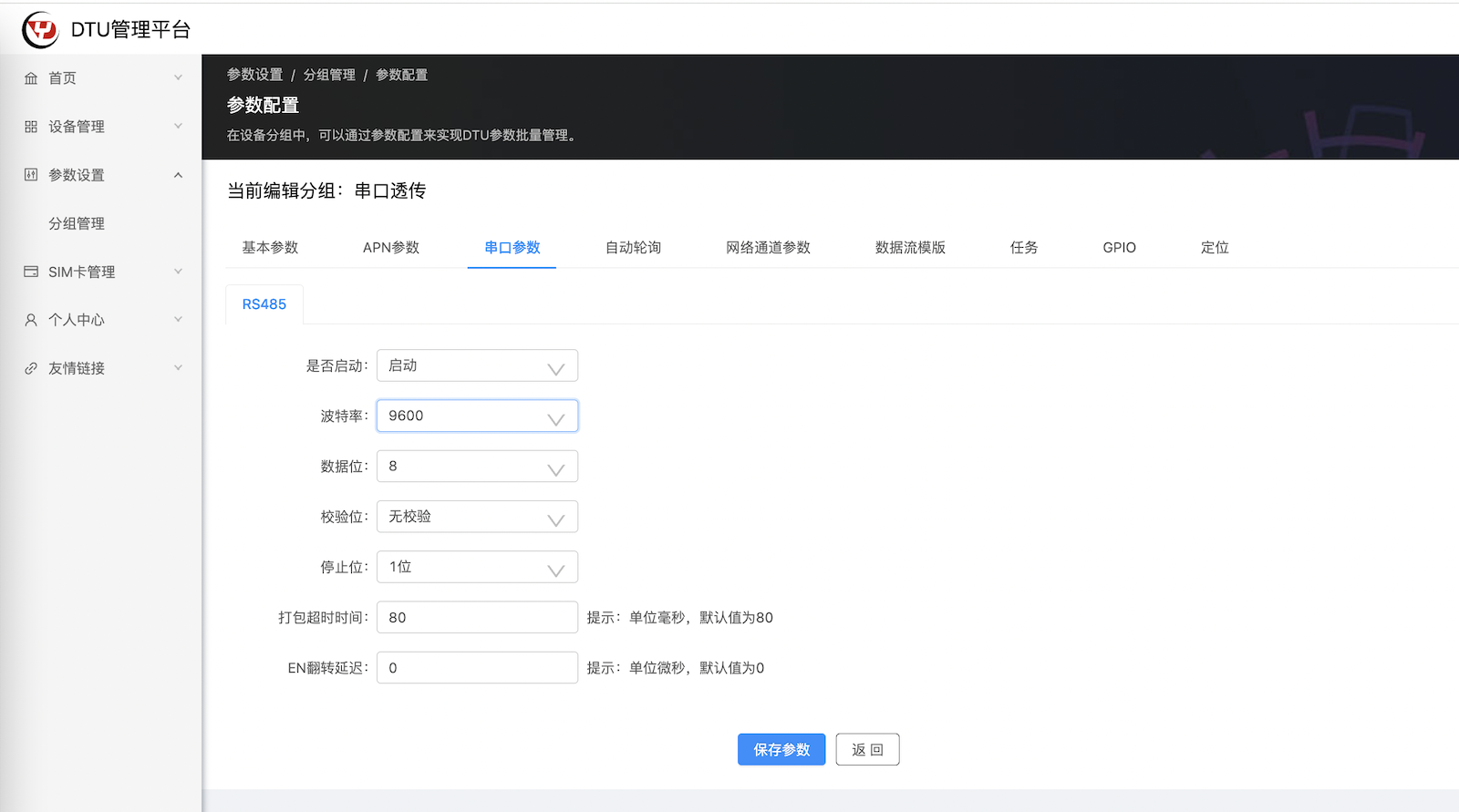

【2】配置串口参数：点击参数配置->串口参数进行串口参数配置，如下图所示。

• 说明：用户需要根据实际情况正确设置串口参数。

【3】配置服务器信息：点击参数配置->网络通道参数 配置通道1，如下图所示。

其中：

• 心跳包数据：TCP-PING
• 服务器地址：iot.di-link.com
• 服务器端口：1883
• 登录注册信息内容：REG_${IMEI} 保存参数生效。

【4】添加设备: 将设备IMEI添加到DTU配置平台。

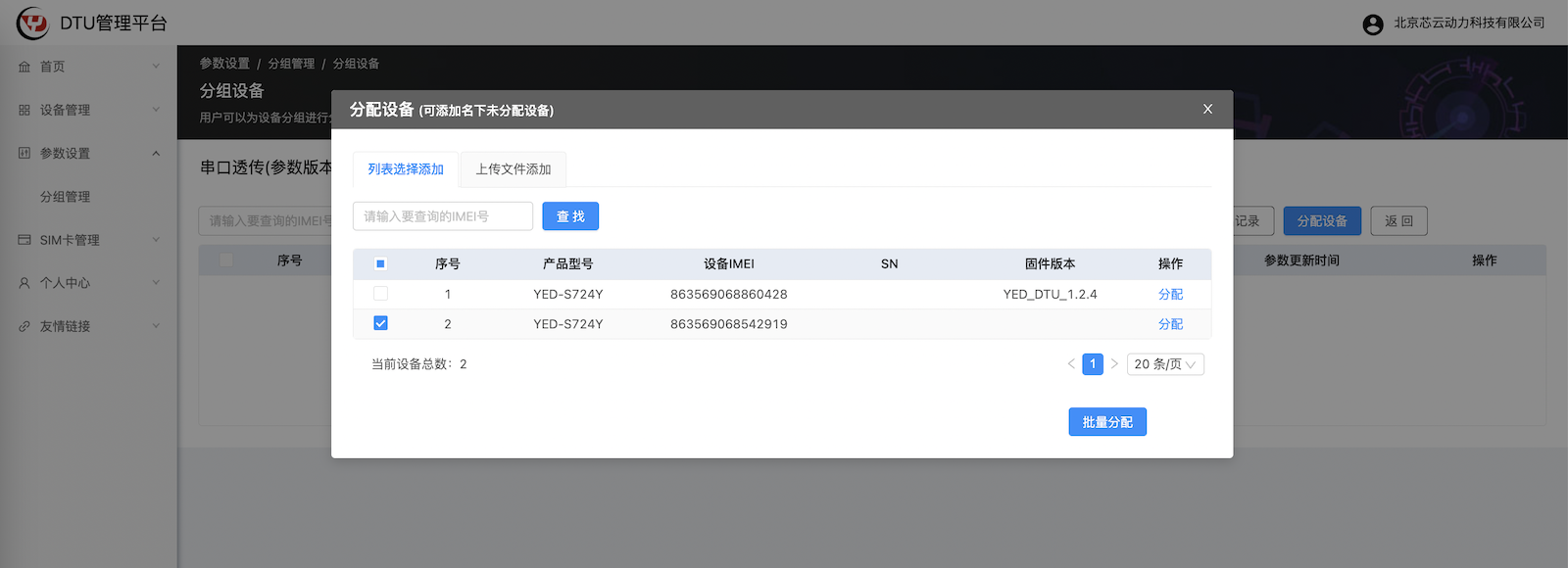

【5】将设备分配到刚才创建的分组串口透传。

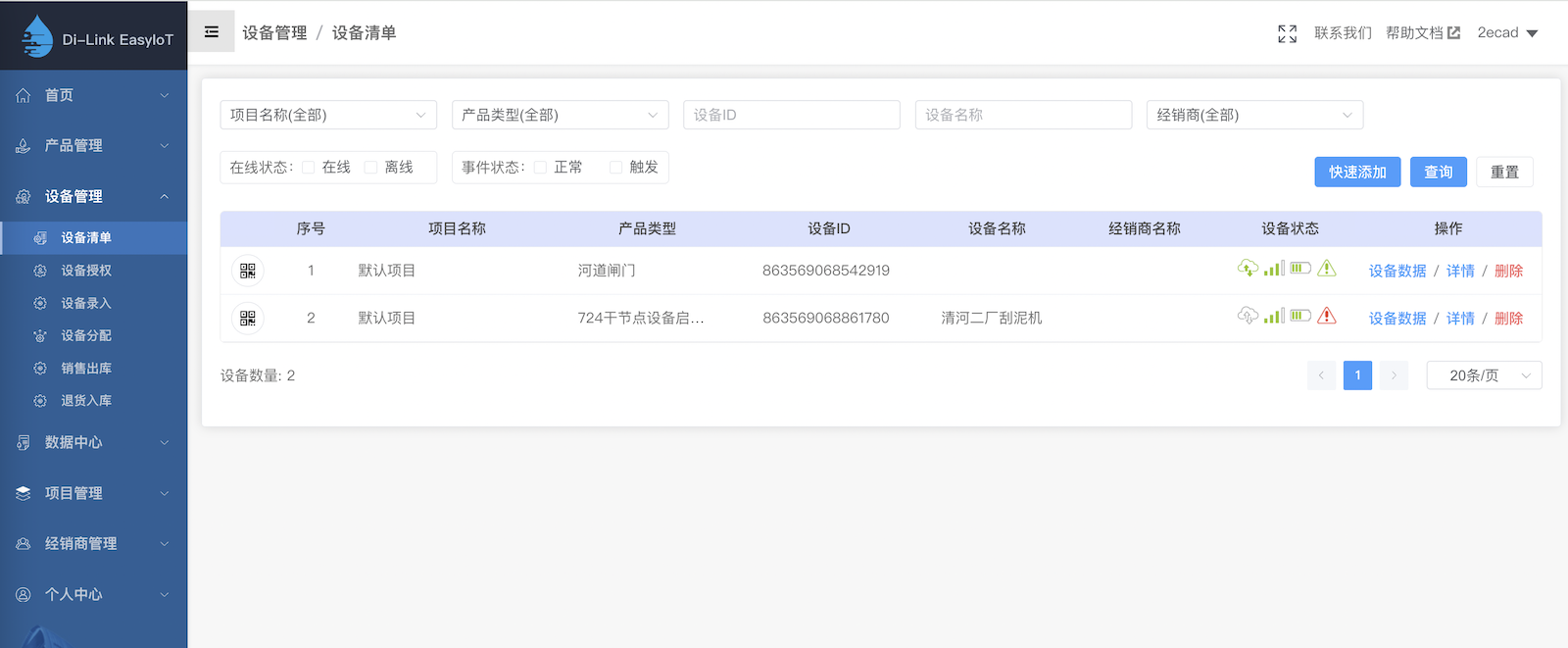

【6】DTU接入SIM卡后上电后，会自动更新配置，然后连接可视化平台，平台收到设备的注册包后，会标记设备上线，如下图所示。

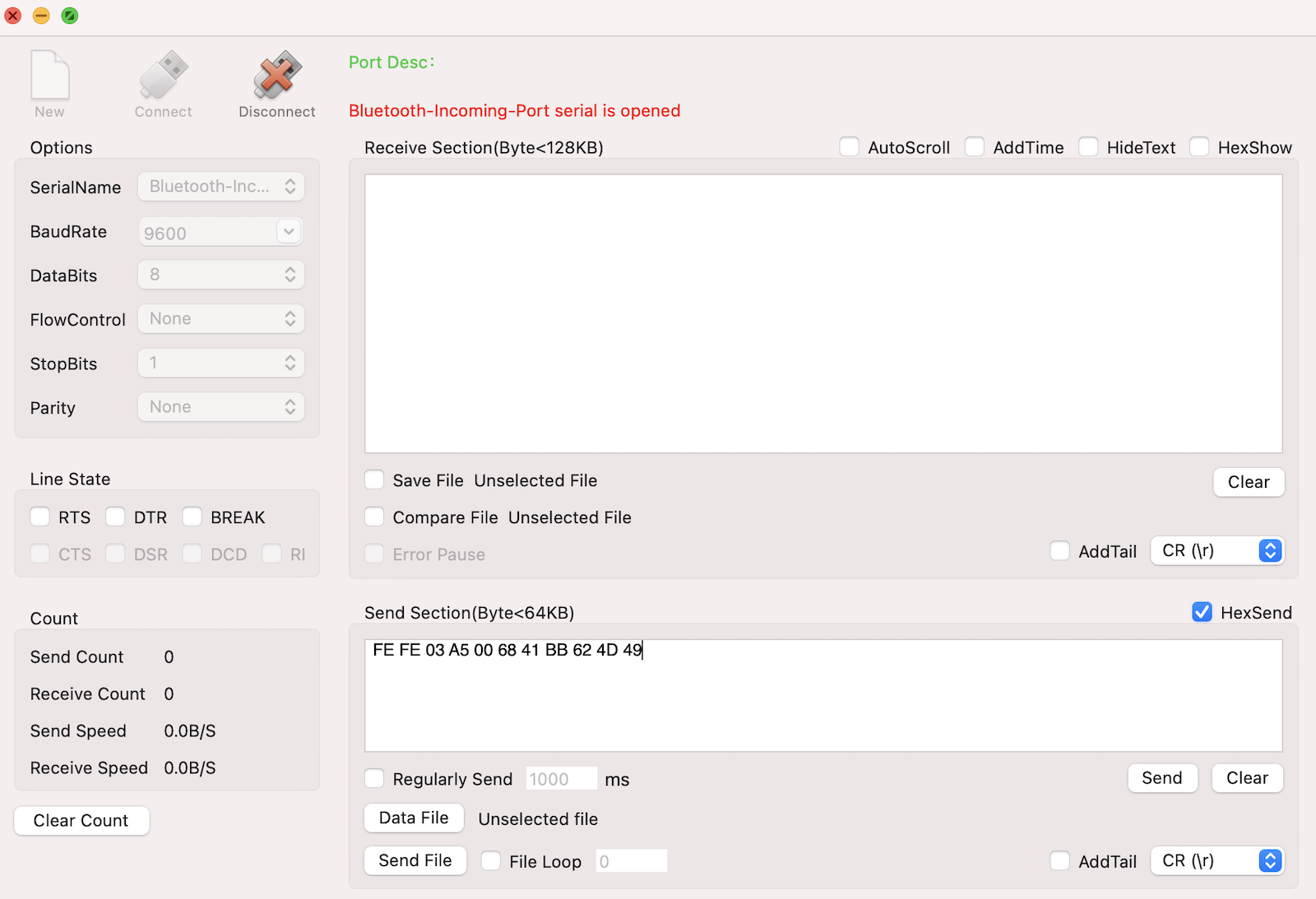

Step.4 使用串口工具发送模拟数据

实际应用中，控制器发送数据，本例中使用串口工具模拟发送数据。

• 使用USB转RS485模块连接DTU RS485接口，请注意两个485接口的A线接A线，B线接B线。
• 接入后，打开串口工具，配置串口工具的参数和DTU的串口参数相同。
• 发送自定义二进制数据： FE FE 03 A5 00 68 41 BB 62 4D 49

Step.5 完成数据编排

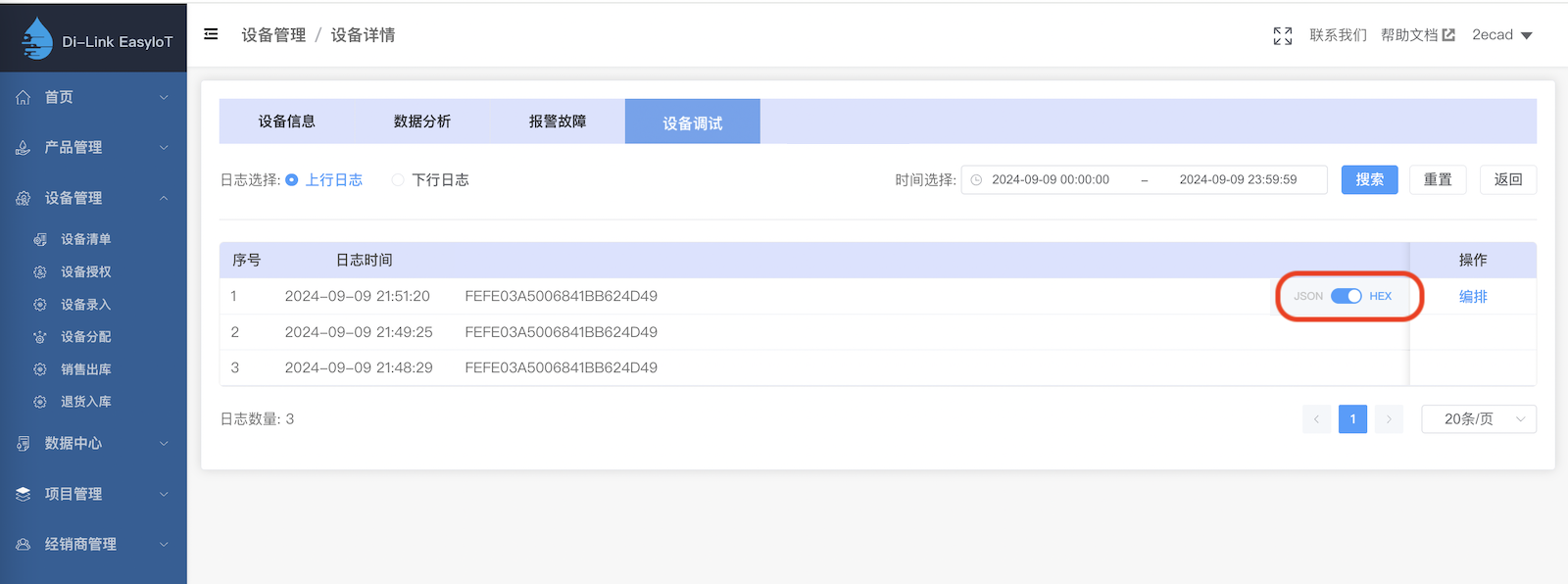

【1】原始数据：点击此设备的查看设备数据，可以看到设备上报的原始数据, 可以点击JSON/HEX切换按钮更改显示方式。

【2】协议编排： 此时数据并没有进行识别，仅是原始显示，点击原始数据后的编排操作，会自动跳转到产品->协议编排页面。

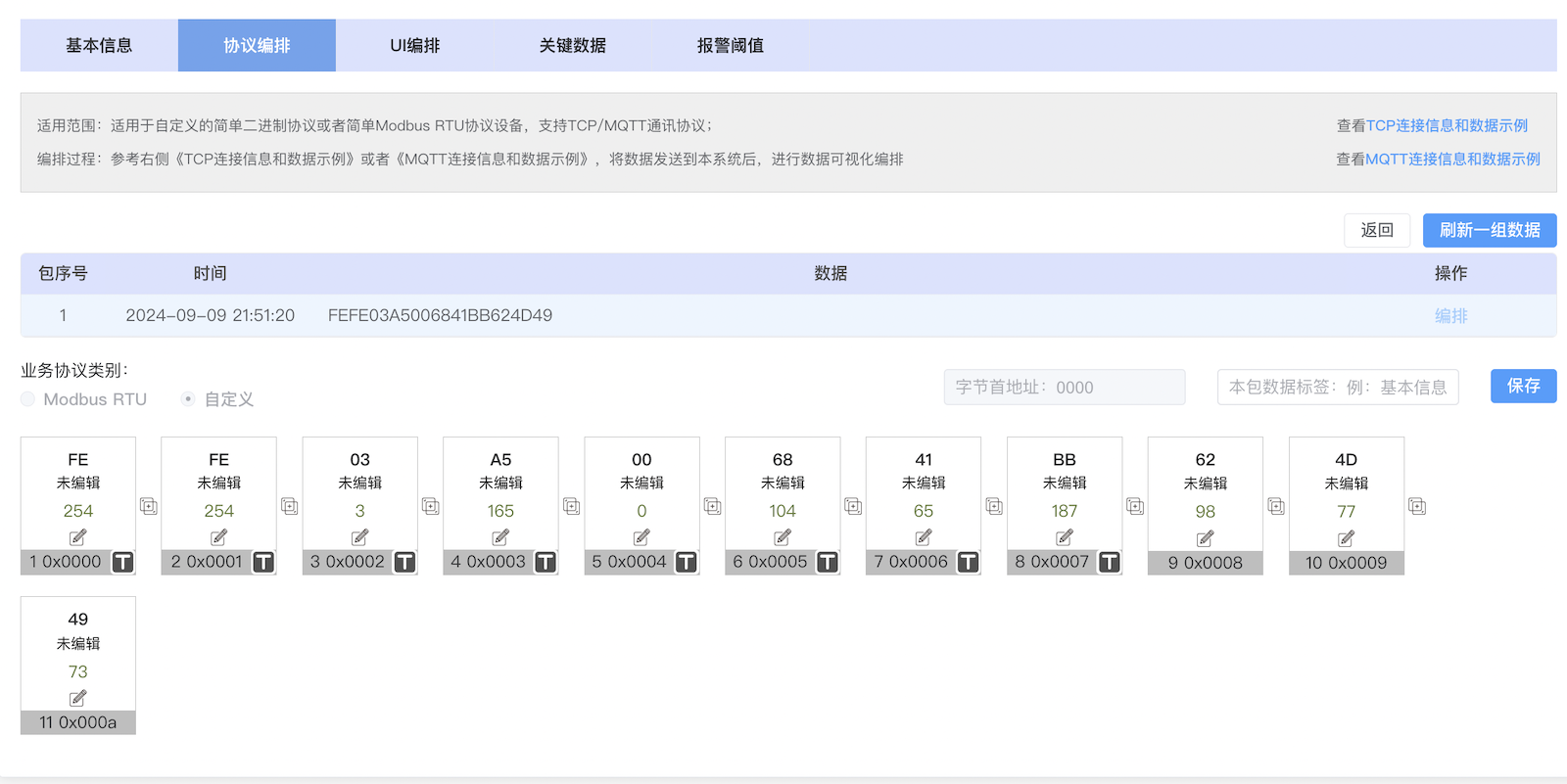

【2.1】在此编排页面点击编排操作后，可自动识别字节，包含字节号，十六进制数据，十进制数据等信息，如下图所示。

【2.2】功能定义

[2.2.1】本设备的协议格式为

• FE FE 【包头】
• 03 【设备子类型，无符号1字节数，00:常规型、01:经济型、02:高级型】
• A5 【拉力，无符号1字节数，单位牛】
• 00 68 【液位，无符号2字节整数，修正系数0.1， 单位米】
• 41 BB 62 4D 【流量，4字节浮点数，单位立方米/秒】
• 49 【累加和校验码】

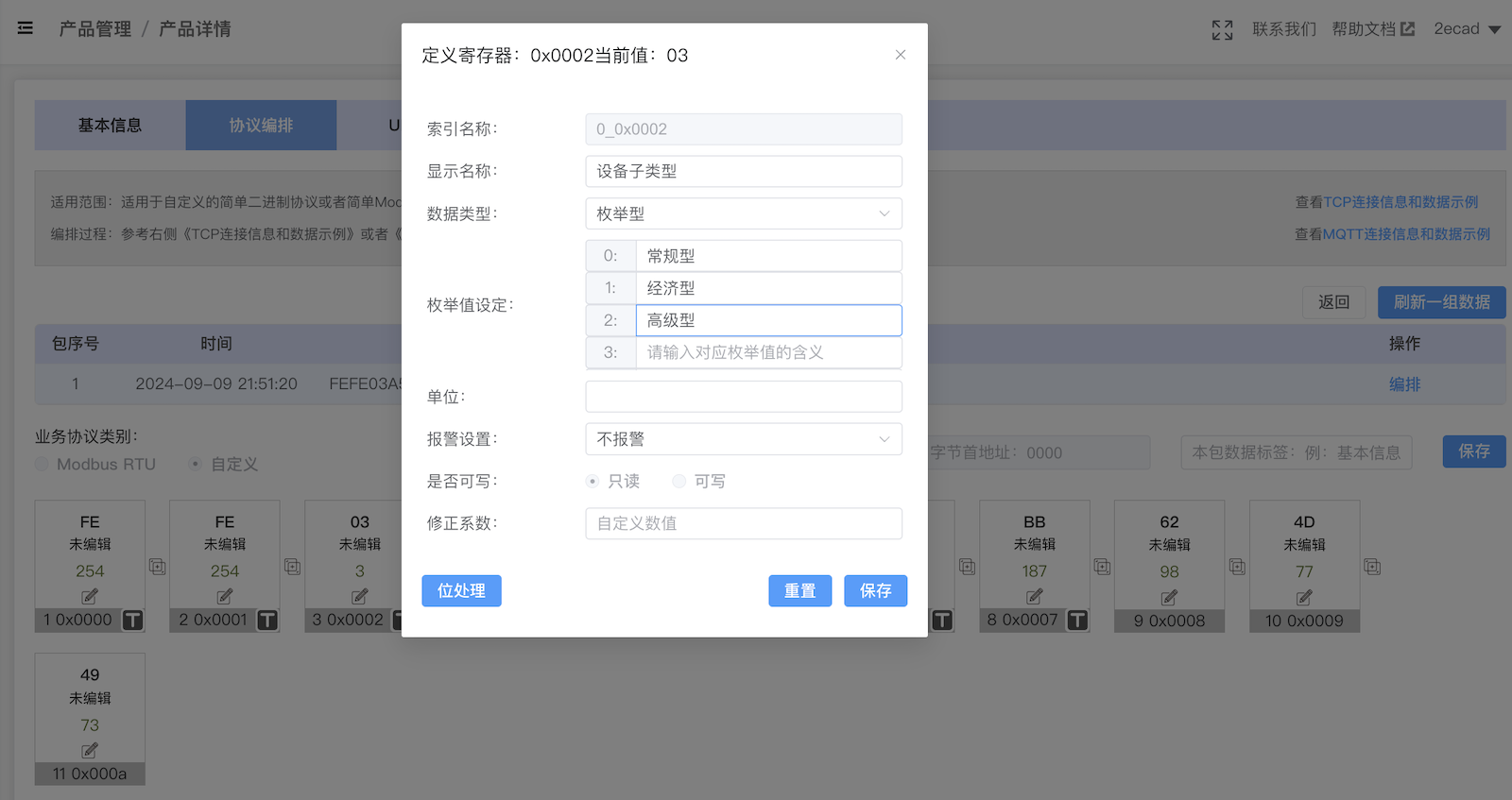

【2.2.2】编辑设备子类型：点击对应字节的编辑按钮，根据提示完成编辑，如下图所示。

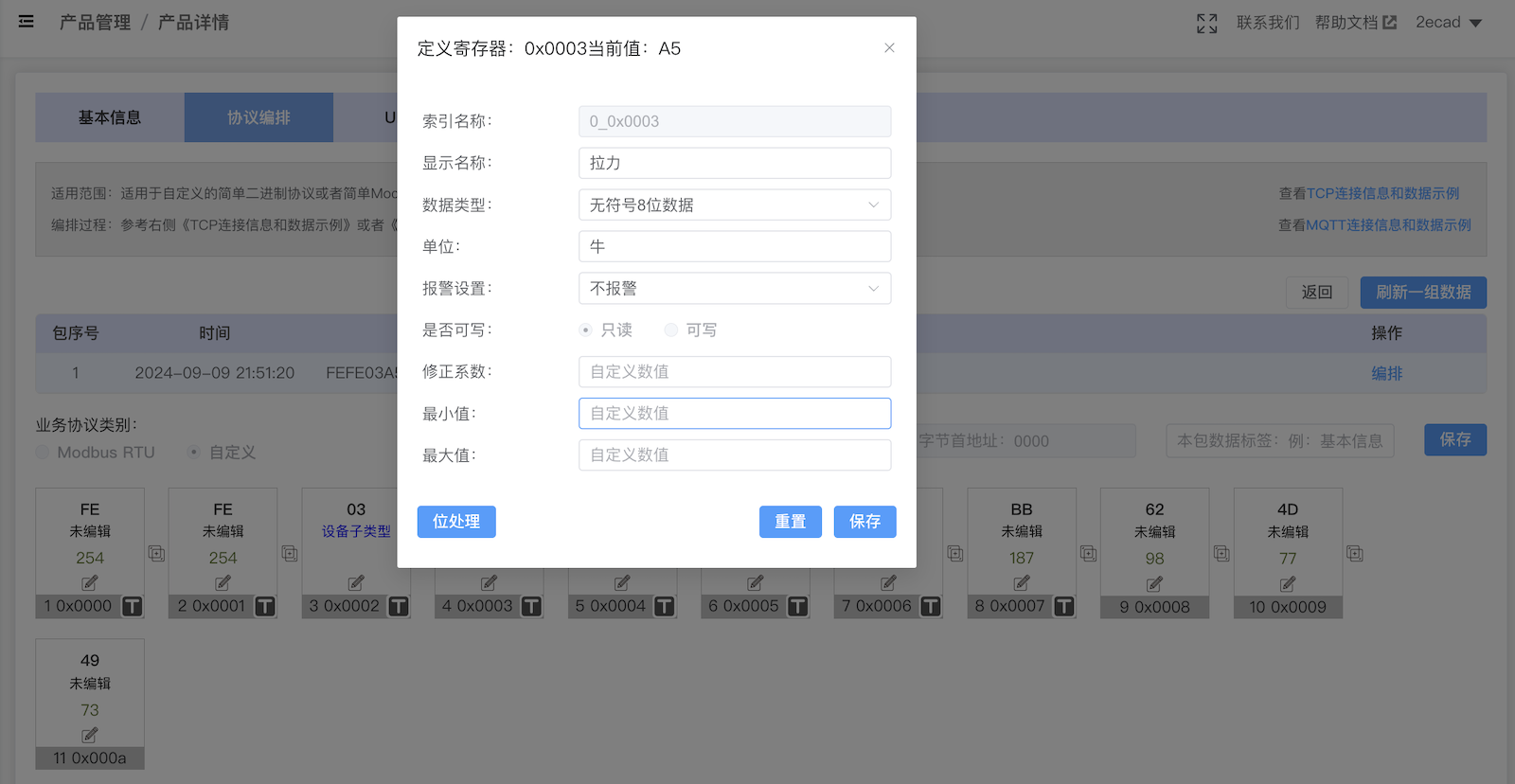

【2.2.3】编辑拉力：点击对应字节，根据提示完成编辑，如下图所示。

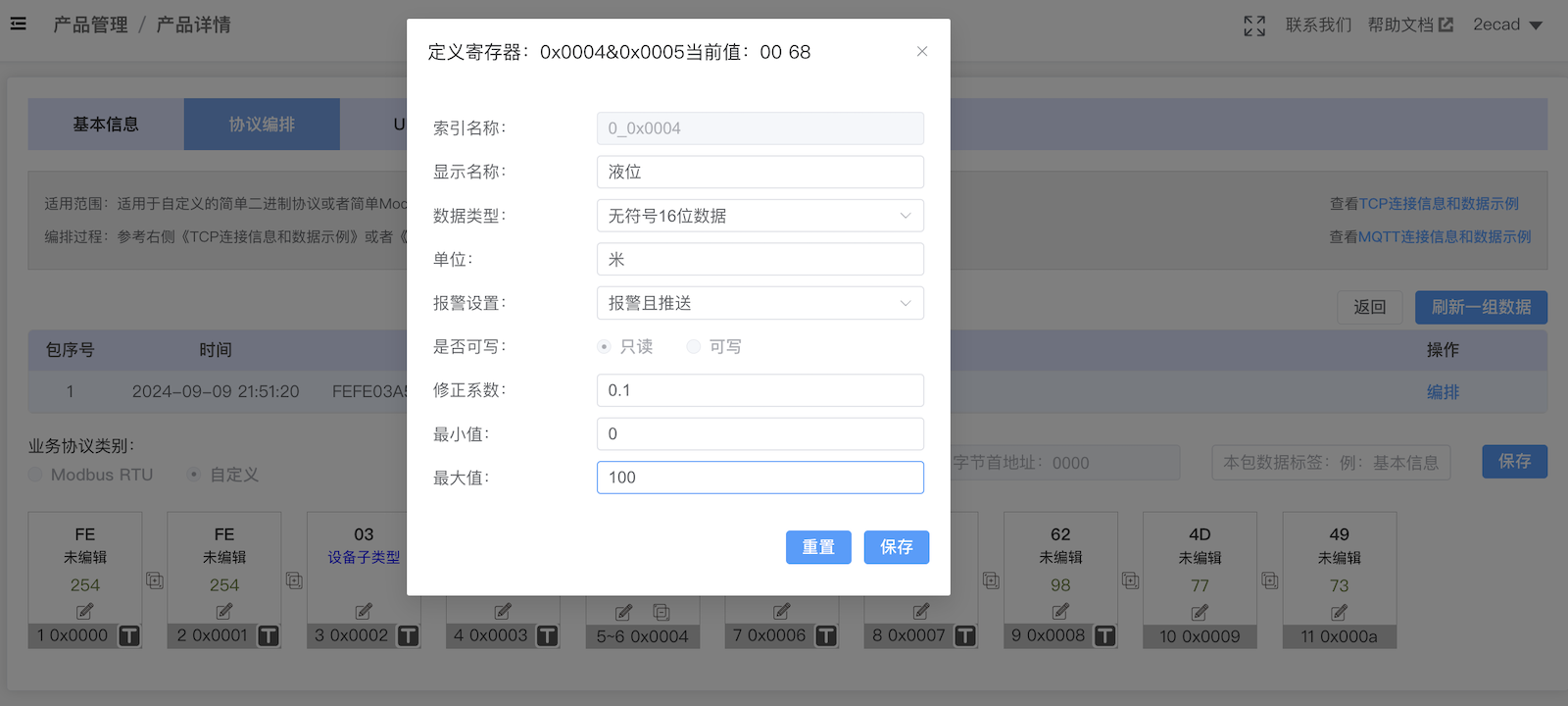

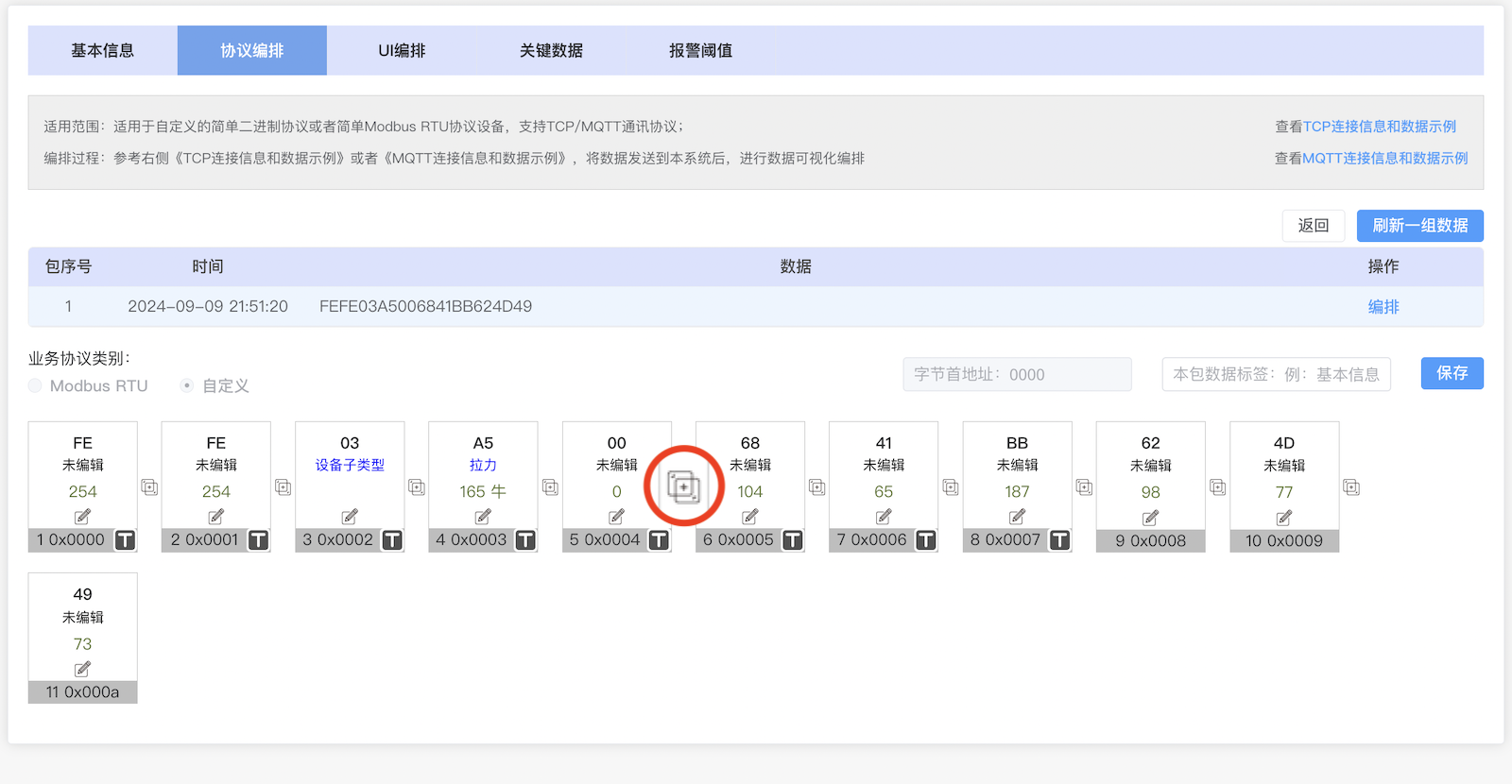

【2.2.4】编辑液位：点击00 68字节之间的合并图标，将2字节合并，表示同一个变量，然后点击编辑按钮，根据提示完成编辑，如下图所示。

• 说明：本变量需要设定阈值报警，报警设置选择为：报警且推送。

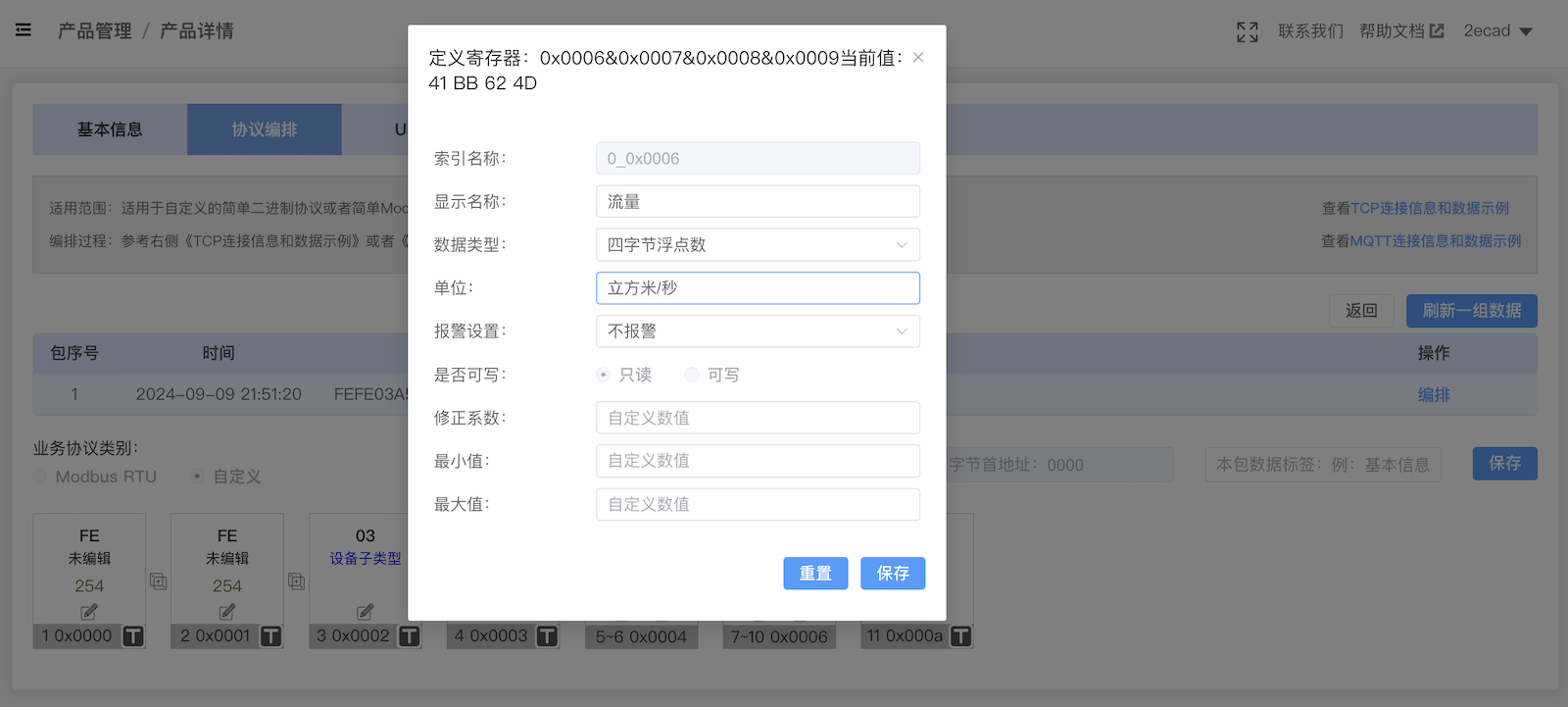

【2.2.5】编辑流量：点击41 BB 62 4D字节之间的合并图标，将4字节合并，表示同一个变量，然后点击编辑按钮，根据提示完成编辑，如下图所示。

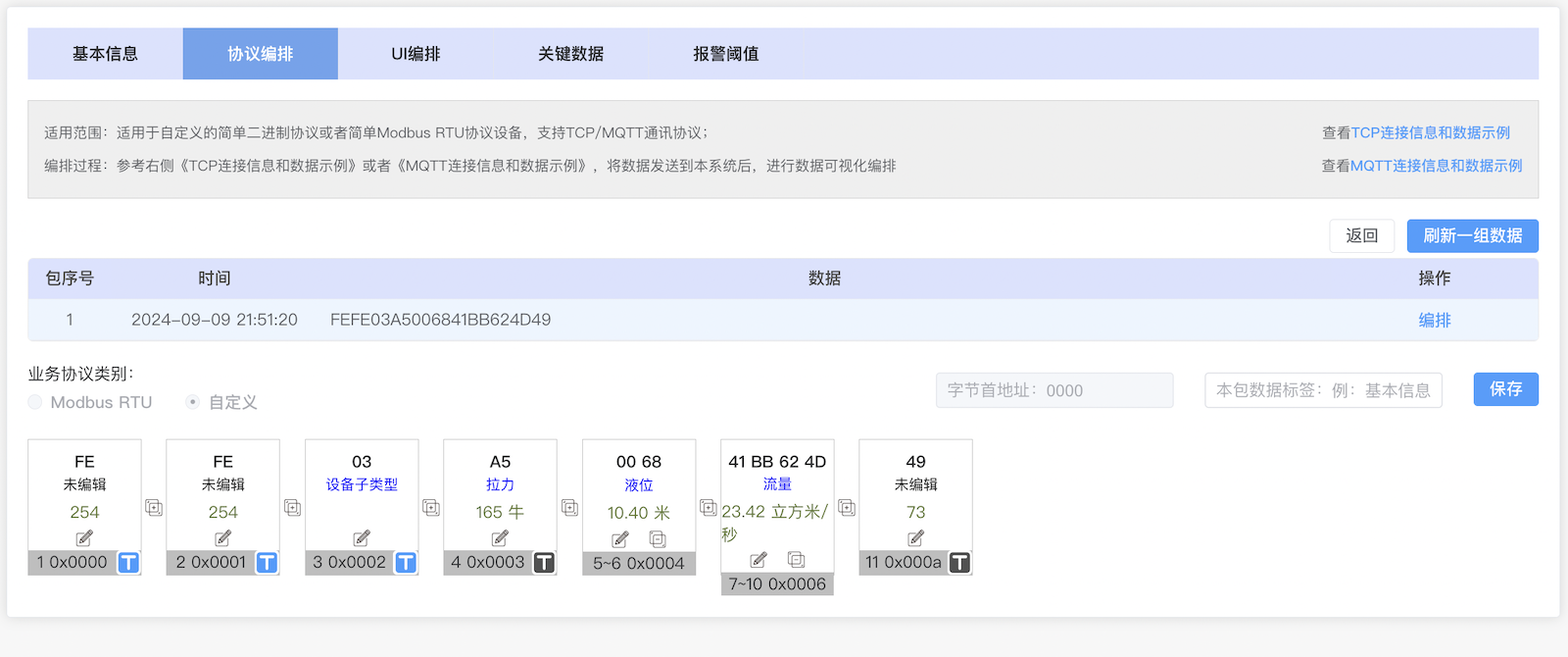

【2.3】设置特征值：对于多帧数据的设备，可以使用帧数据特征值的功能，用于精确识别每帧数据。 点击特征数据的T图标，即可定义为特征值，当某帧数据与特征值完全匹配时，按照本帧规则解析。 本例中，前3个字节为特征值，勾选即可，如下图所示。

保存后生效。

【3】UI编排： 点击UI编排, 可以创建小程序设备主控页面模版，本例可参考下图进行配置。 此页面如果无法满足实际需要，可以定制完成。 编排完成后，小程序会按照编排的模版进行页面显示。

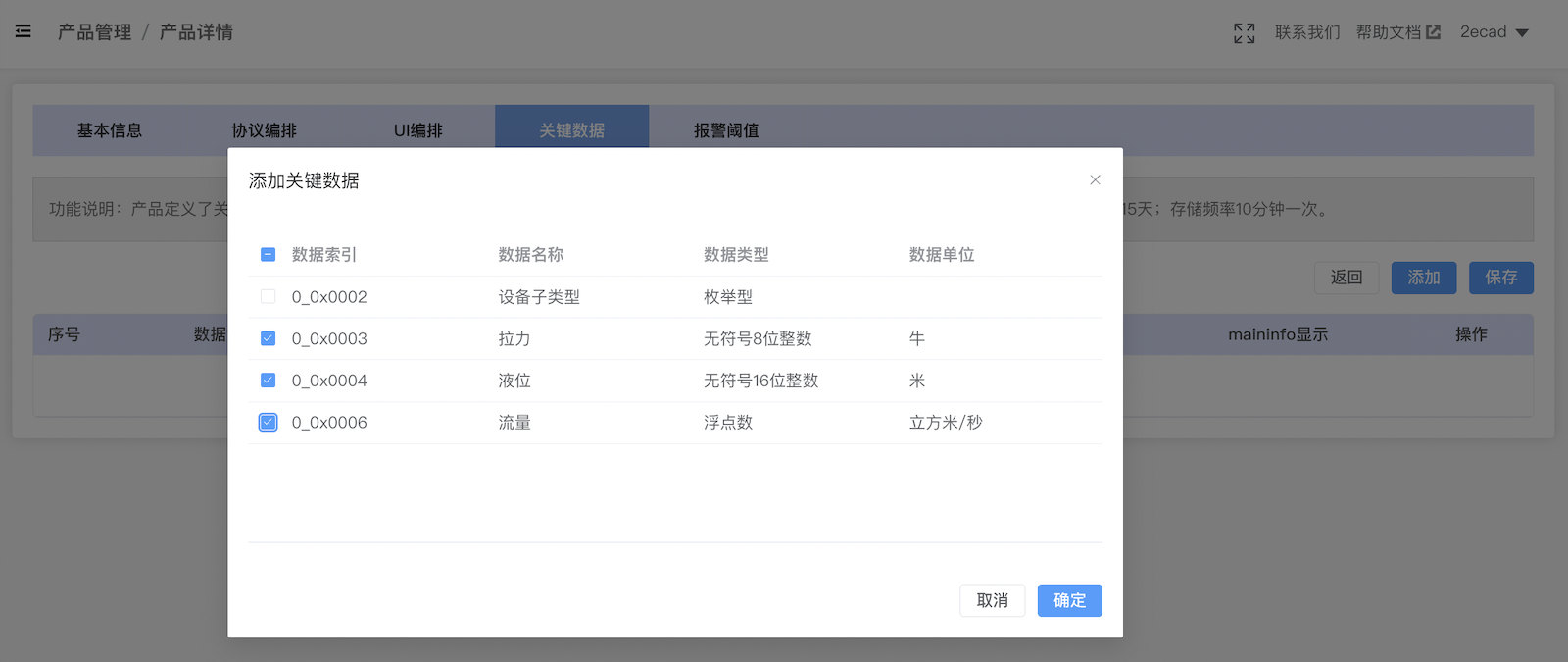

【4】关键数据： 点击关键数据，选择变量后，系统即可实时保存变量数据。

• 被设置了关键数据的变量，会实时完成解析，并保存到数据库，形成曲线数据。
• 一个产品中，关键数据最多30个，默认保存90天。
• 本例中，设置水位、流量、拉力为关键数据。

【5】报警阈值: 点击报警阈值，选择设置了报警属性的参数，设定阈值低报参数和阈值高报参数。

Step.6 设备出库，小程序绑定

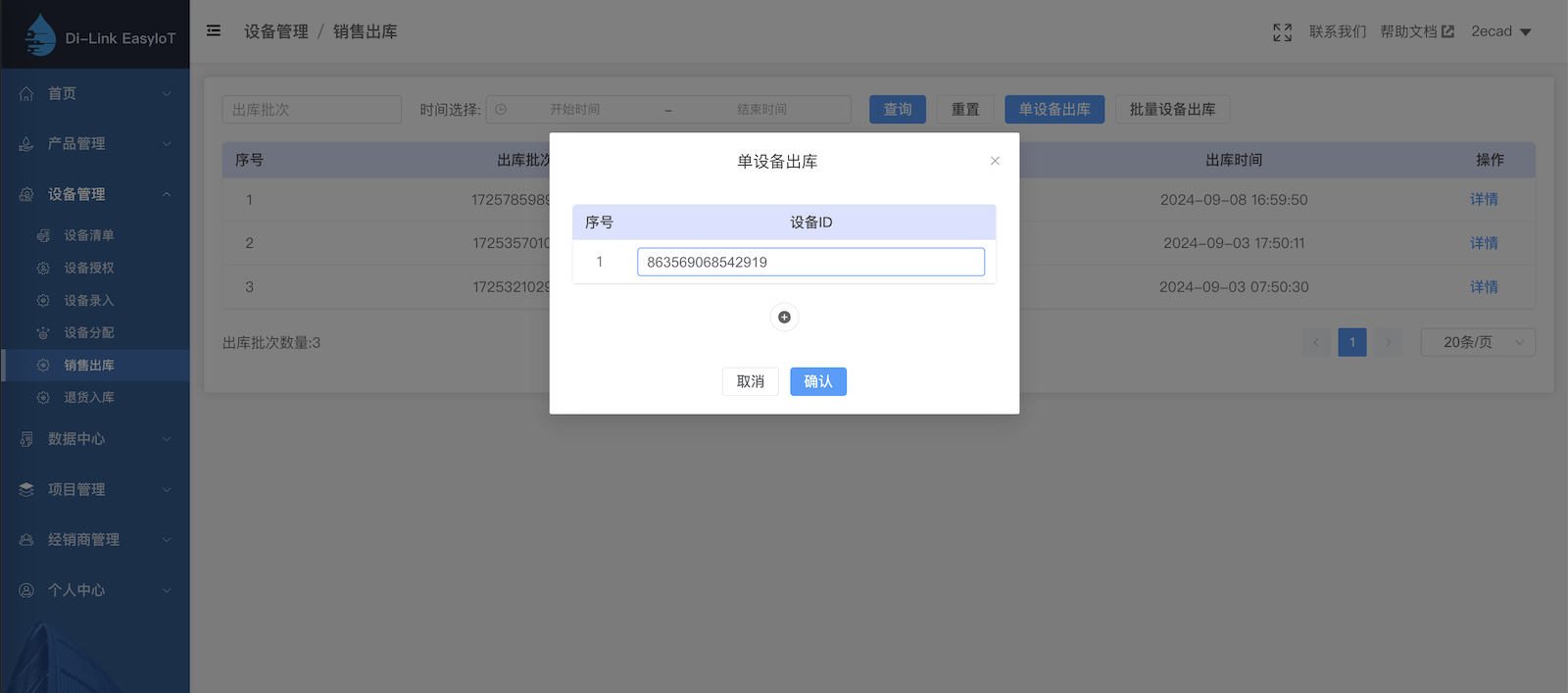

【1】销售出库：进入设备管理->销售出库，点击单设备出库，输入设备IMEI后点击确认，设备即可被终端用户小程序绑定。

• 如果用户退回设备，可执行退货入库清除设备的使用信息，可再次出库使用。

【2】小程序：微信小程序搜索“水滴芯”（示例小程序，可定制），验证码登录

• 重要说明：web系统的使用者是厂家或经销商，非终端用户，小程序使用者是终端用户，web账户和小程序账户互不相通。
• 一个手机号可同时注册web账号（厂家或经销商）和小程序账号（终端用户），两个账号独立。

【3】绑定设备: 点击设备添加按钮，使用微信直接扫描设备二维码，即可完成设备绑定，也可以使用水滴芯小程序里的添加设备功能扫描二维码完成绑定

• 设备二维码使用设备IMEI生成，可视化平台中的设备列表处可以显示设备二维码。

【4】绑定后，设备出现在设备列表，如果设备300秒（可调）没上报数据，会设置设备离线

【5】项目设置: 小程序上进入项目->默认项目 ，长按项目二维码，完成项目关注，可接收微信消息。 如果需要其他用户关注项目，只需要把项目二维码发送给用户用微信识别即可。 刷新后，可显示最新关注此项目的微信用户。 添加手机联系人，可接收电话短信消息, 可添加多人手机。

Step.7 效果测试

• 需保证有足够余额，电话0.15元/条，短信0.1元/条，微信免费。
• 新注册用户会赠送1元费用，用户可在小程序->我的->账户余额中完成充值，费用不足时，无法完成电话和短信推送，只可完成微信公众号推送。

使用串口工具发送10次数据，注意每次数据不要相同，用于模拟数据效果(平台不检测自定义二进制数据的校验码)。 当水位数据低于设定的阈值低报参数（5米）时(上报数据：FEFE03B0001042BB637898)， 或者高于阈值高报参数（15米）时(上报数据：FEFE03B001F042BB637898)，会触发报警，手机、短信、微信可收到消息。

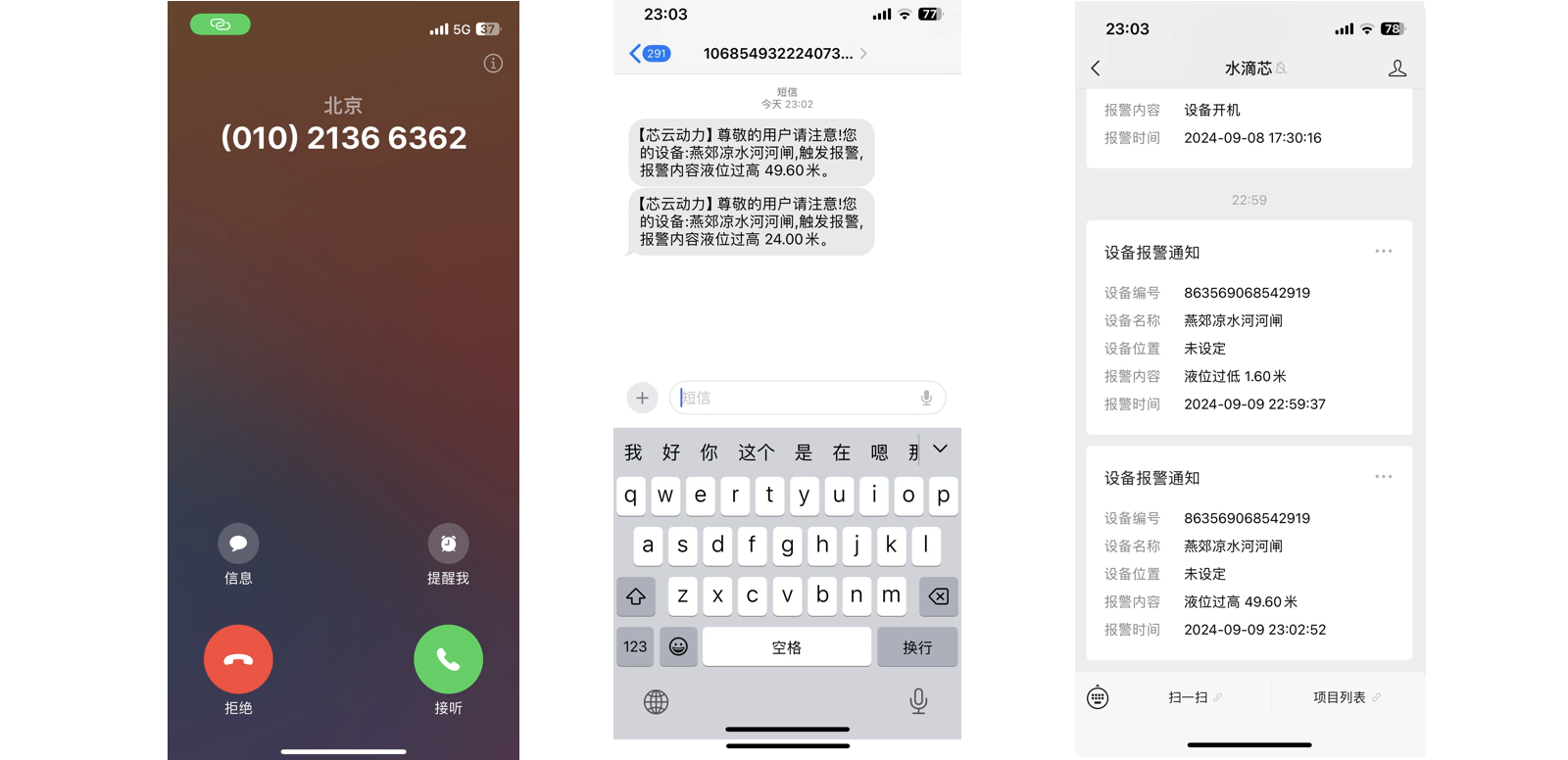

【1】报警消息查看

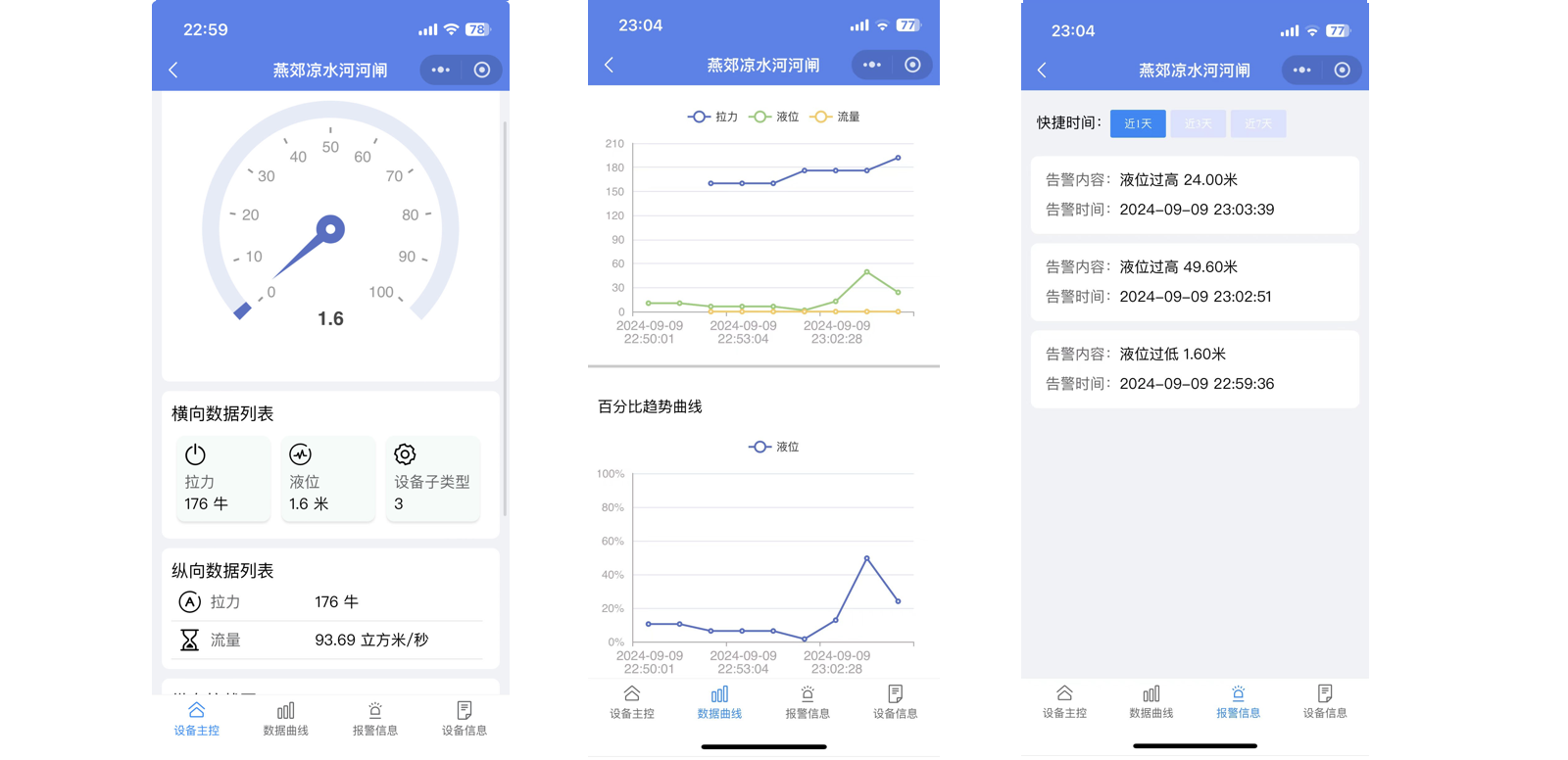

【2】小程序查看设备当前数据、曲线数据、报警信息

【3】后台查看设备曲线数据

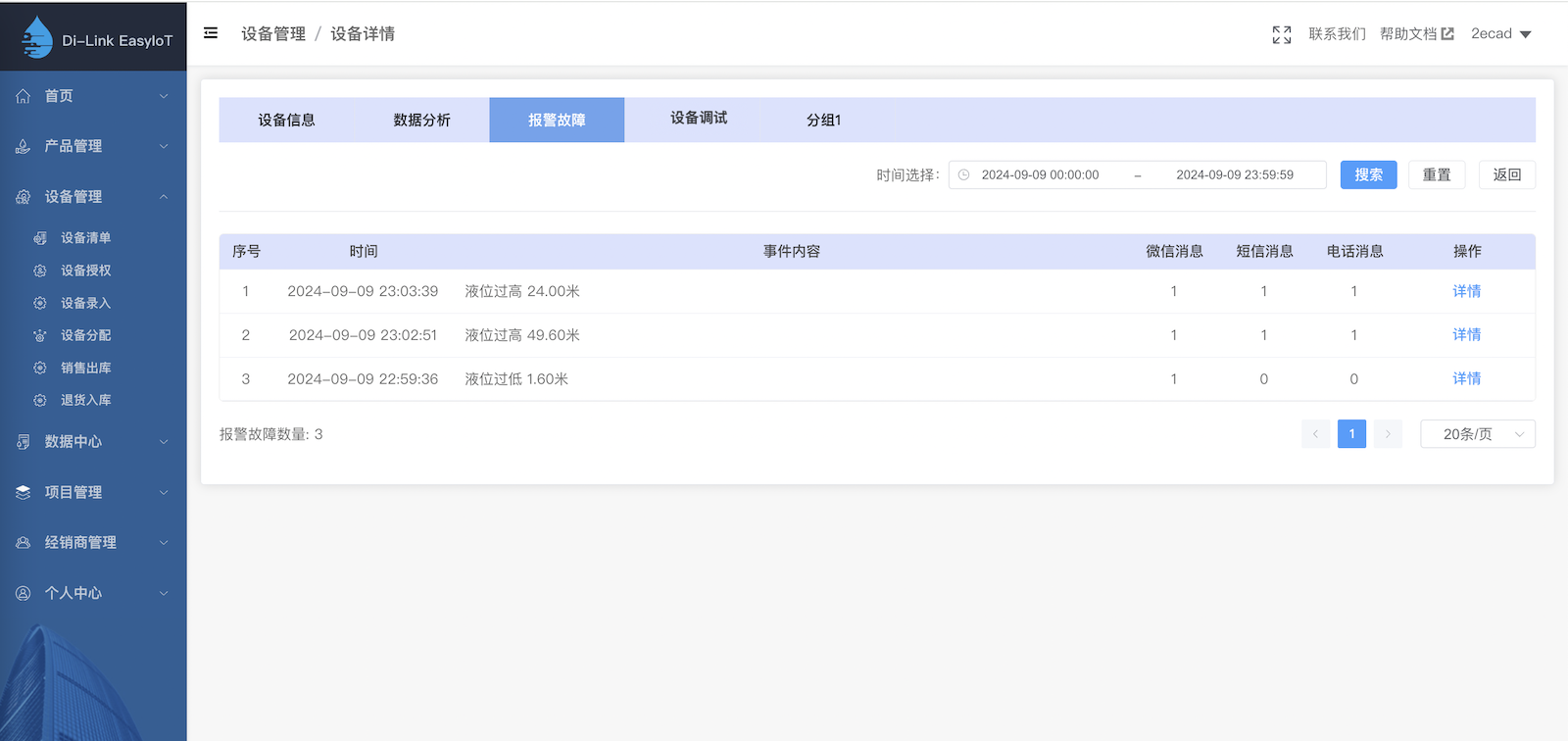

【4】后台查看设备报警信息

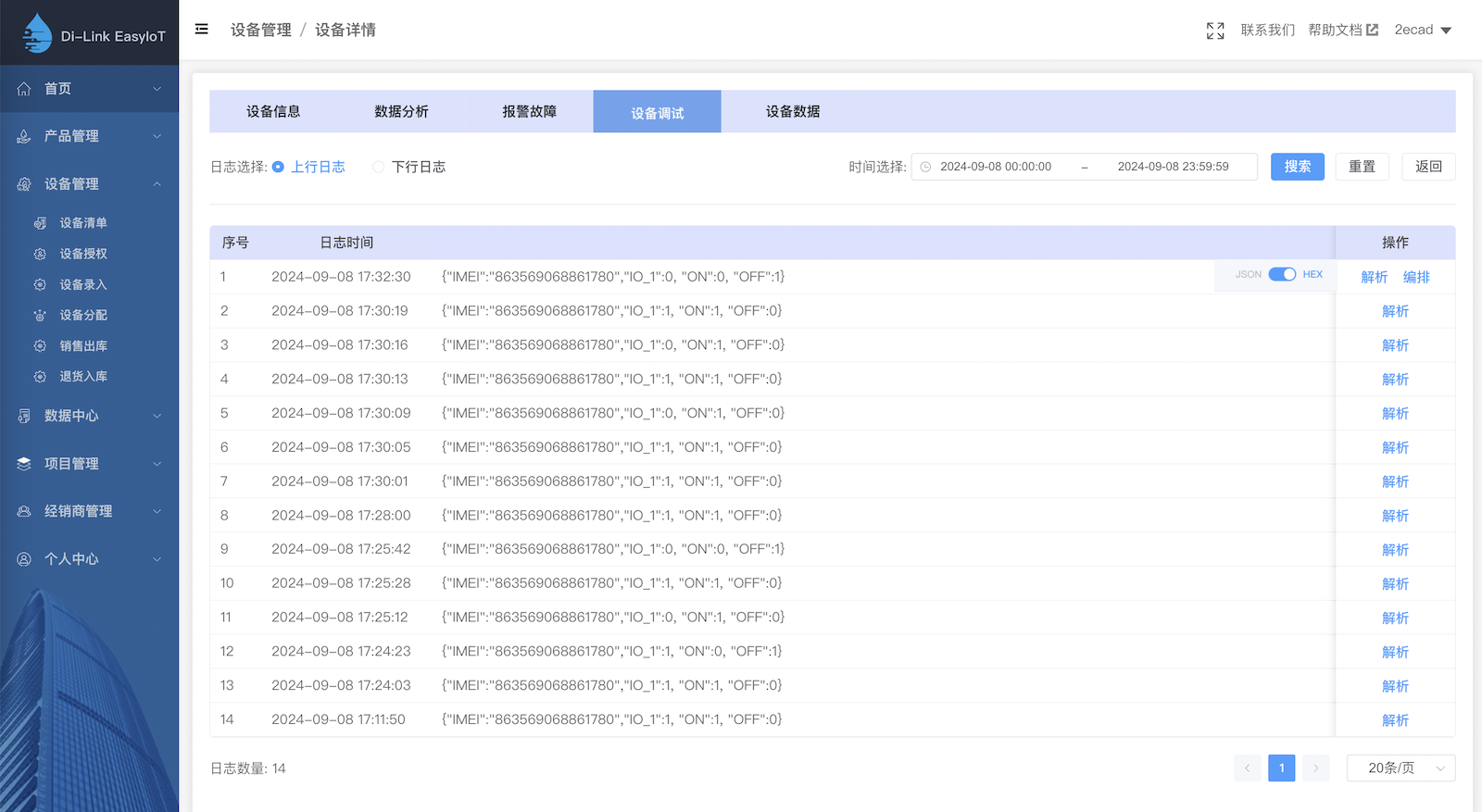

【5】后台查看设备原始日志

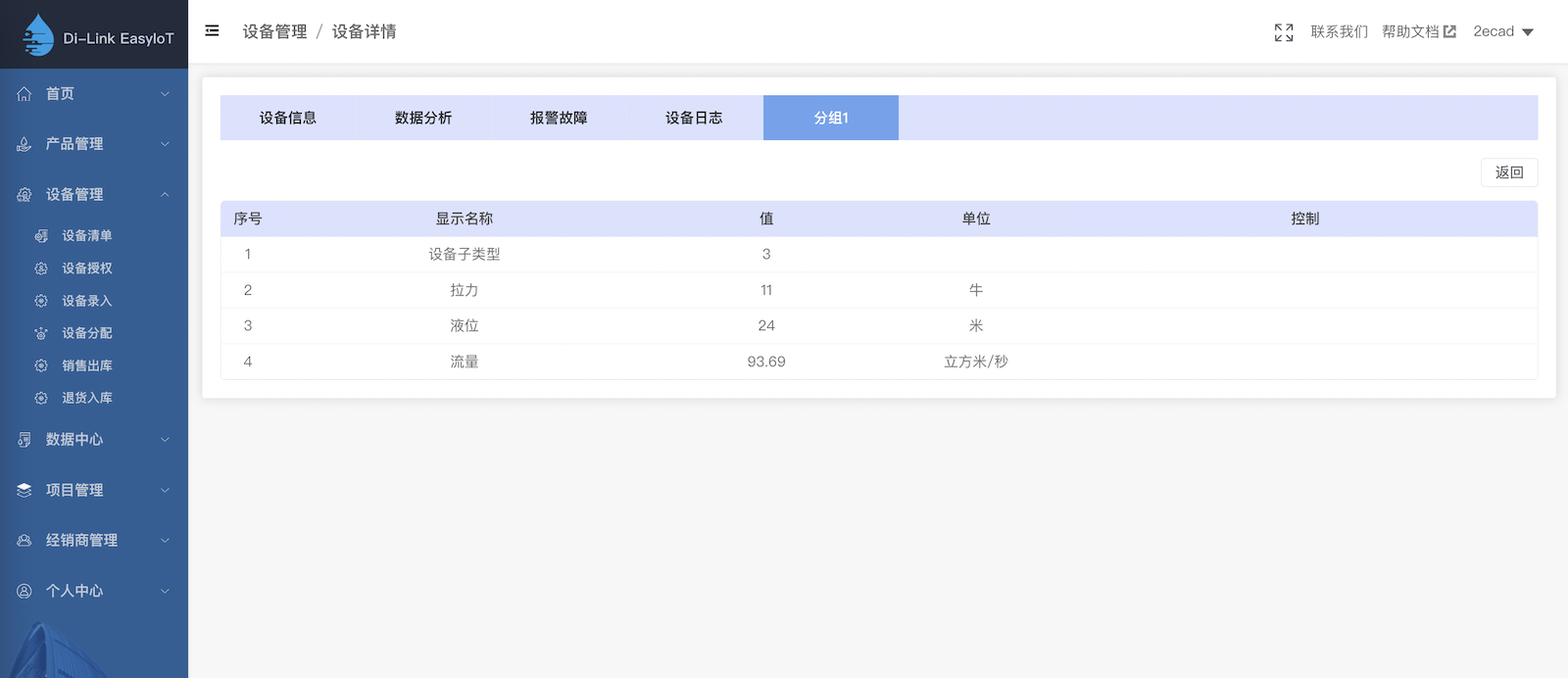

【6】后台查看设备当前数据

其他功能

本实例仅演示如何快速接入DTU设备，其他功能请参考对应章节文档。
