实例简介

本例介绍如何从Di-Link IoT平台给设备发送文件，可利用此功能完成对设备的配置文件更新，或者OTA设备固件。

本系统使用Modbus 0x15写命令下发文件，具体协议参见文件传输协议 (opens new window)

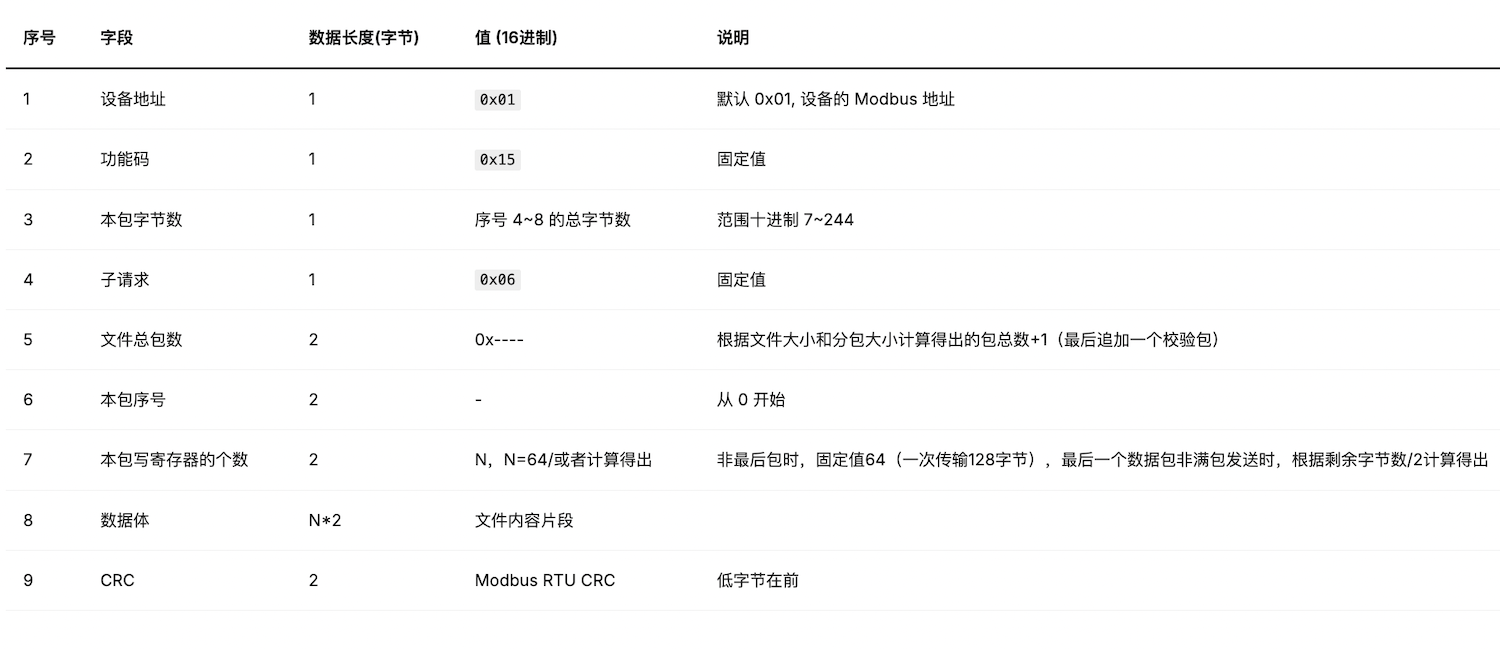

以设定每包128字节分包大小举例，协议如下：

预期效果

• 可上传文件，可设置下发参数，可给设备正常发送完毕数据。

文件上传

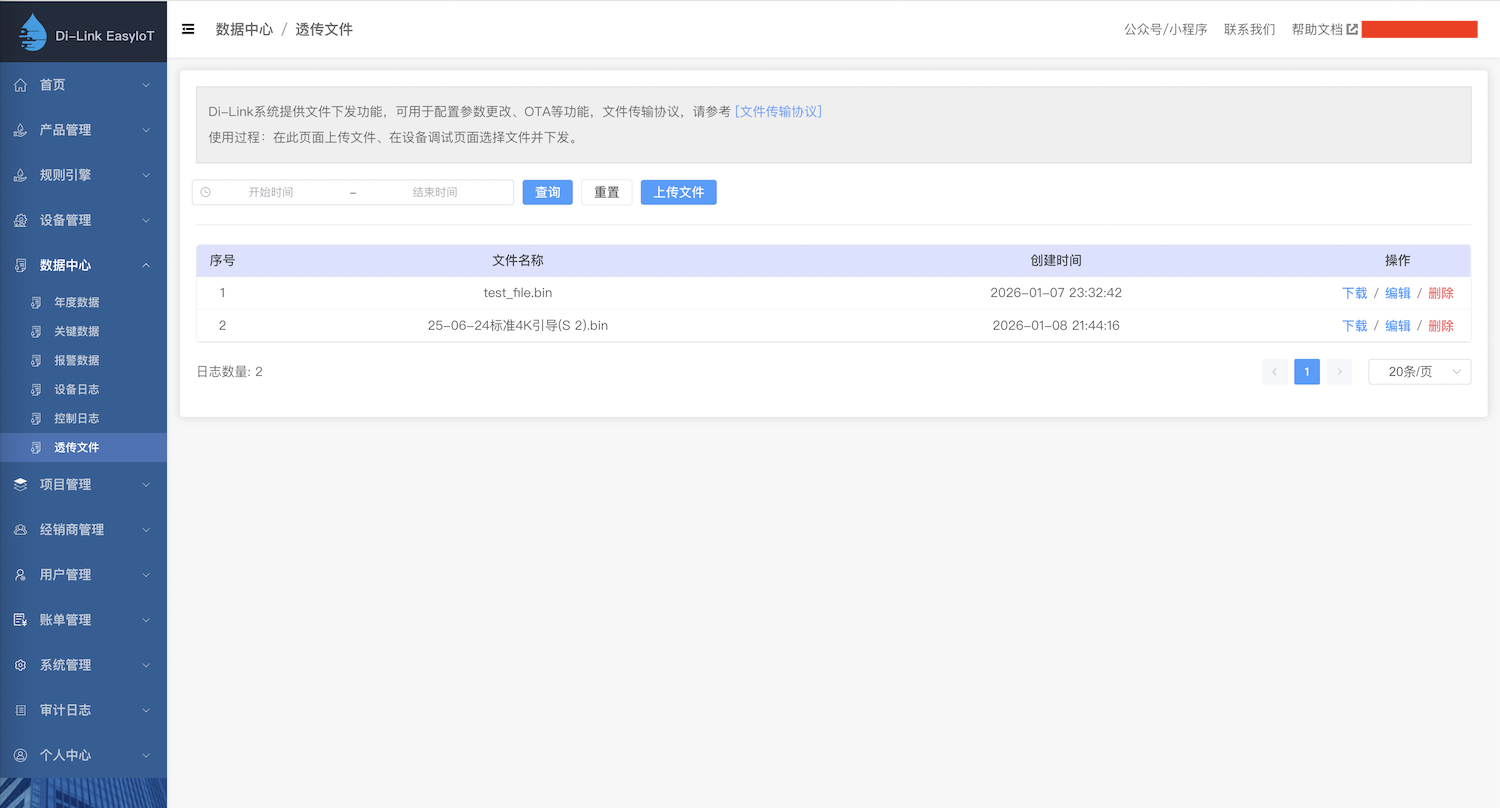

Step.1 在数据中心里上传文件，如图所示

Step.2 设置传输参数

• 分包大小：根据设备一次能收的数据量而定，分包越小，发送时间越长，最大包受Modbus协议限制为236字节，即每包最大传输的有效数据为236字节。
• 包间隔时间：收到设备回复的ack后，等待设定的间隔时间后再发送下一包数据，0为无间隔，收到ACK后立即下发下一包数据。
• 回包超时时间：服务端等待设备回复ACK的超时时间，超时后重发本包数据。
• 尝试次数：服务端连续N次收不到某包的ACK后，终止此文件下发任务。

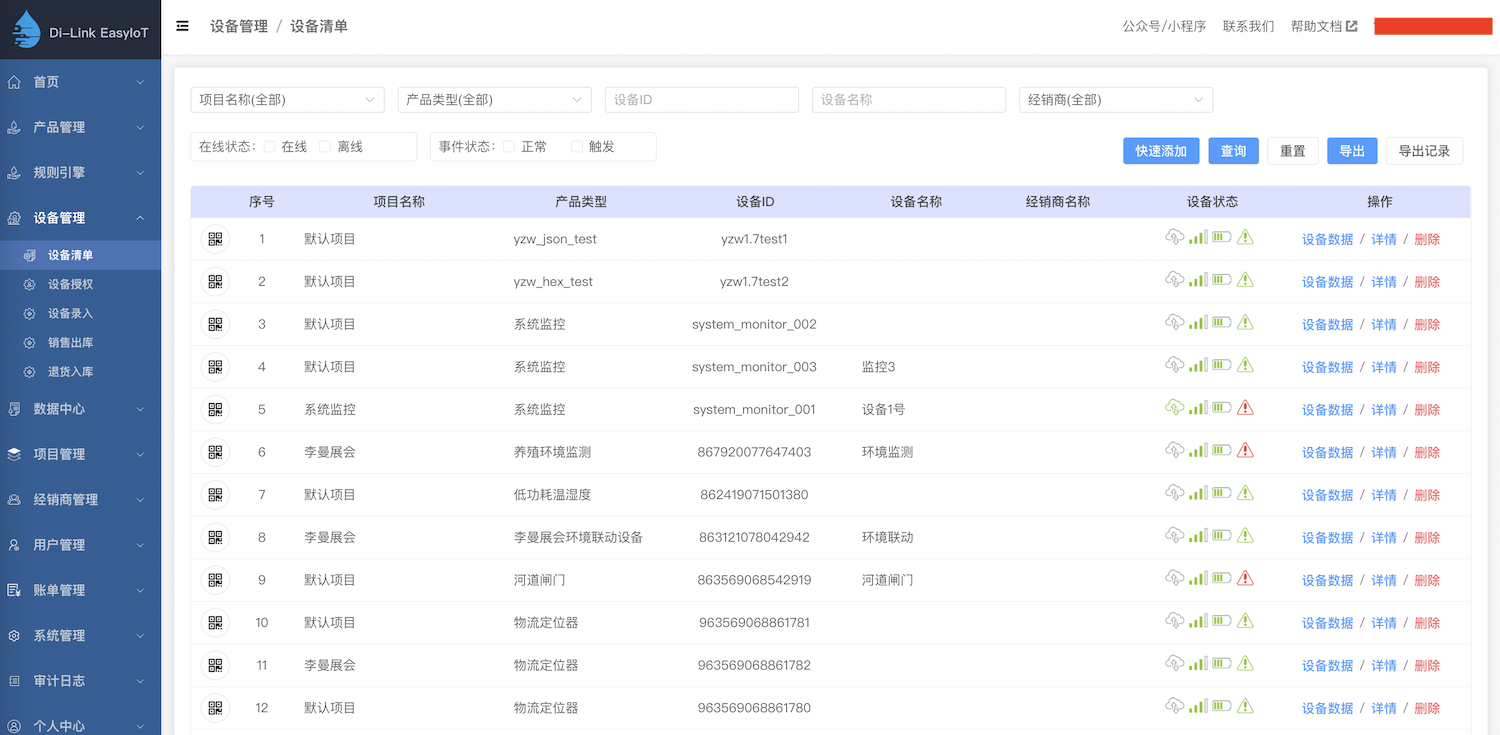

Step.3 在设备列表中找到要发送文件的设备

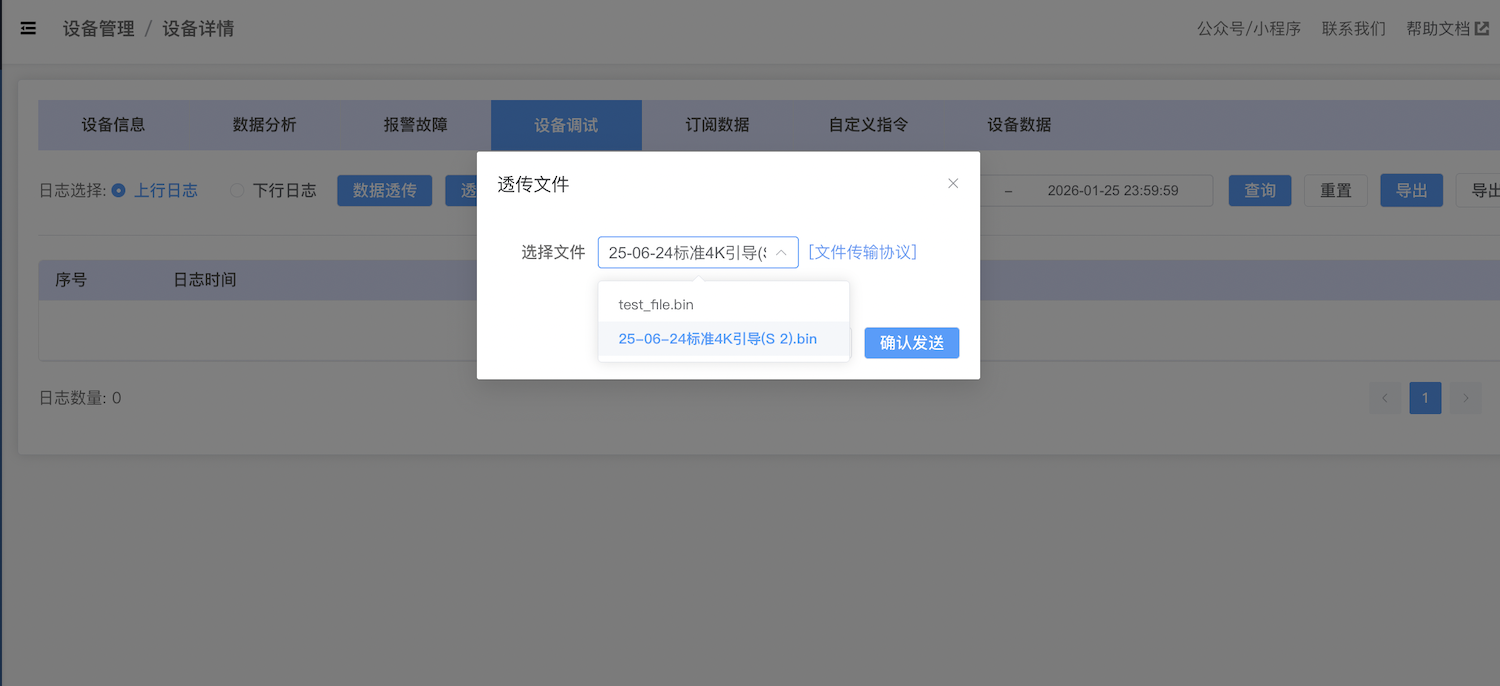

Step.4 在设备调试页面，选择文件下发

Step.5 文件数据分包发送给设备，设备回复ack后继续。

文件传输协议 (opens new window)中有具体数据举例。
